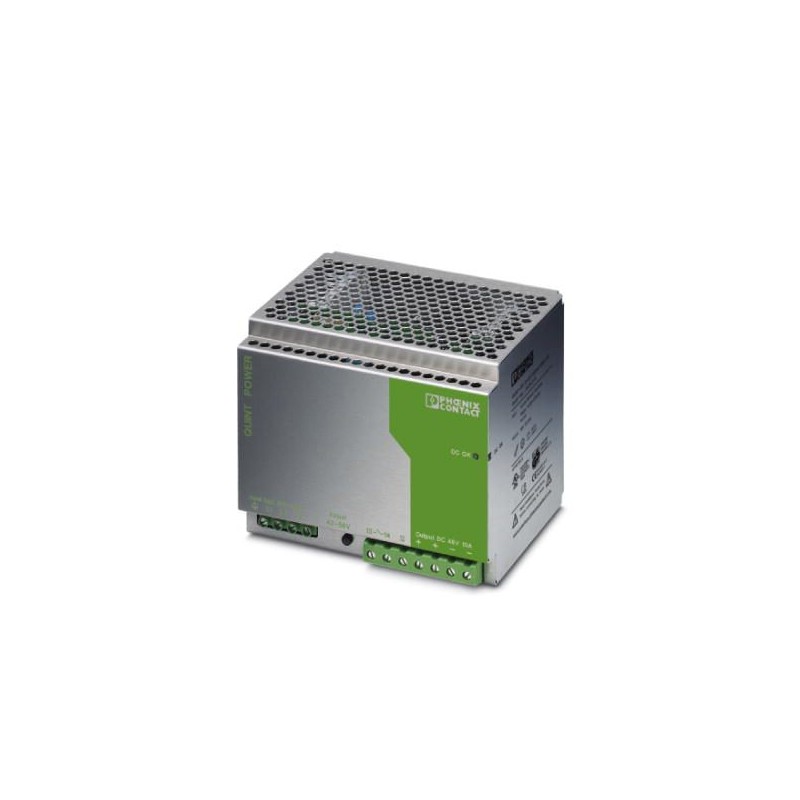

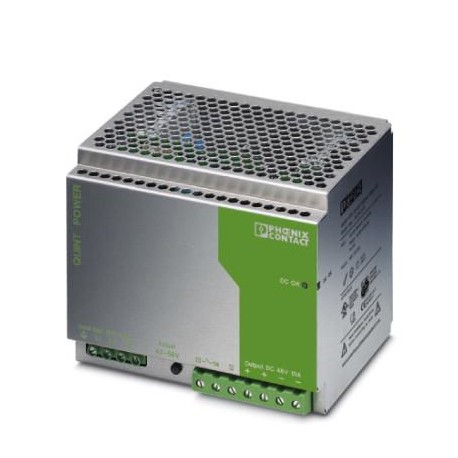

QUINT-PS-3X400-500AC/48DC/10 2938219 PHOENIX CONTACT Fuente de alimentación para carril simétrico, 48 V DC/ ..
QUINT-PS-3X400-500AC/48DC/10
2938219
PHOENIX_CONTACT
Fuente de alimentación para carril simétrico, 48 V DC/ 10 A, conmutada en primario, trifásica
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2938219 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMPP34 - |
| Página del catálogo | Página 567 (IF_2009) |
| EAN | 4017918927691 |
| Peso por unidad (sin incluir el embalaje) | 2.288,300 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | DE (Alemania) |
Medidas
| Anchura | 160 mm |
|---|---|
| Altura | 130 mm |
| Profundidad | 125 mm |
| Anchura en montaje alternativo | 122 mm |
| Altura en montaje alternativo | 130 mm |
| Profundidad en montaje alternativo | 163 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 95 % (a 25 °C, sin condensación) |
Datos de entrada
| Margen de tensión nominal de entrada | 3x 400 V AC ... 500 V AC |
|---|---|
| Rango de tensión de entrada | 3x 320 V AC ... 575 V AC (para las tres fases) |
| 450 V DC ... 800 V DC (para las tres fases) | |
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Gama de frecuencias DC | 0 Hz |
| Absorción de corriente | aprox. 3x 1,2 A (400 V AC) |
| 1 A (480 V AC) | |
| Potencia nominal absorbida | 517 W |
| Extracorriente de cierre | < 10 A |
| Puenteo en fallo de red | > 25 ms (400 V AC) |
| > 30 ms (480 V AC) | |
| Selección de fusibles apropiados | 3x 6 A ... 16 A (Característica B, C, D, K) |
| Denominación de la protección | Protección contra sobretensiones transitorias |
| Circuito de protección/componente de protección | Varistor |
Datos de salida
| Tensión nominal de salida | 48 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 30 V DC ... 56 V DC (> 48 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 10 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 13 A (-25 °C ... 40 °C permanentemente) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Ondulación residual | < 20 mVPP |
| Potencia de salida | 480 W |
| Tiempo de conexión típico | < 1 s |
| Puntas de conexión Carga nominal | < 140 mVPP(20 MHz) |
| Disipación máxima de circuito abierto | 10 W |
| Disipación de carga nominal máxima | 45 W |
Generalidades
| Peso neto | 2,3 kg |
|---|---|
| Rendimiento | > 90 % (con 230 V AC y valores nominales) |
| Tensión de aislamiento entrada/salida | 3 kV (ensayo de tipo) |
| 1,5 kV (Ensayo individual) | |
| Clase de protección | I (con conexión PE) |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 10 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M4 |
Señalización
| Denominación Salida | DC-OK, activa |
|---|---|
| Descripción de la salida | UOUT> 0,9 x UN: Señal "high" |
| Tensión de conmutación máxima | ≤ 24 V |
| Tensión de salida | + 24 V DC |
| Corriente de conexión máxima | ≤ 20 mA |
| Corriente de carga constante | ≤ 20 mA |
| Indicación de estado | LED "DC OK" verde |
| Observación acerca de la indicación de estado | UOUT< 0,9 x UN: LED parpadea |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Rosca de tornillo | M4 |
| Denominación Salida | DC-OK, sin potencial |
| Descripción de la salida | Contacto de relé, UOUT> 0,9 x UN: Contacto cerrado |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Corriente de conexión máxima | máx. 0,5 A |
| Corriente de carga constante | ≤ 1 A |
| Indicación de estado | LED "DC OK" verde |
| Observación acerca de la indicación de estado | UOUT< 0,9 x UN: LED parpadea |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 55011 (EN 55022) |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma de seguridad de transformadores | EN 61558-2-17 |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Norma - Seguridad de los aparatos | GS (Seguridad Verificada) |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Dispositivos de tecnología de información - Seguridad (CB Scheme) | CB-Scheme |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
| PHOENIX CONTACT-2938219-QUINT-PS-3X400-500AC/48DC/10 | 136 Kbytes |
|
