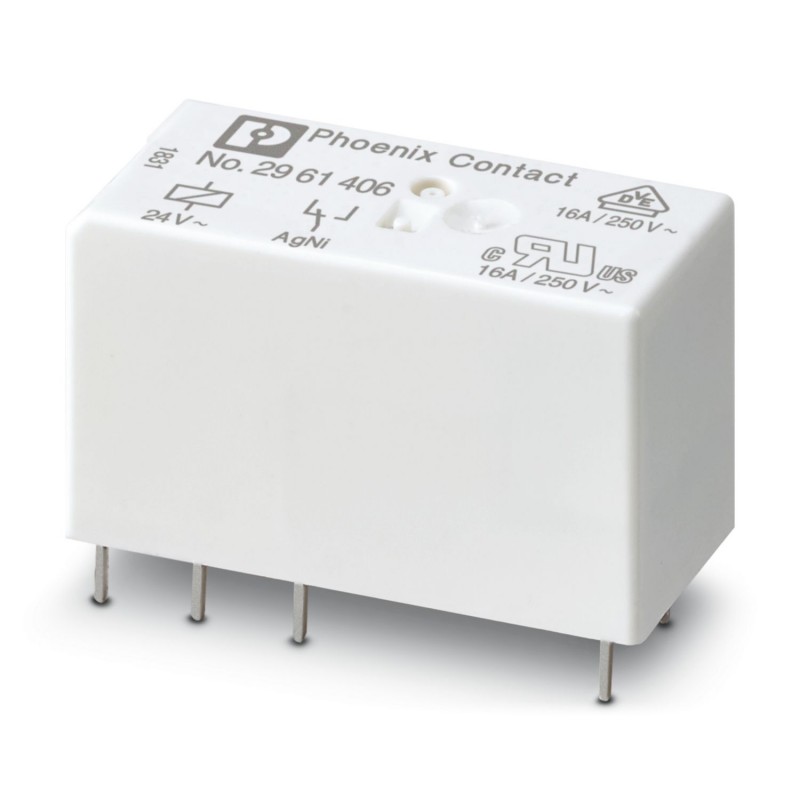

REL-MR- 24AC/21HC 2961406 PHOENIX CONTACT Relè singolo
REL-MR-24AC/21HC
2961406
PHOENIX_CONTACT
Relè singolo
Relè di potenza miniaturizzato a innesto, con contatto di potenza per correnti costanti elevate, 1 contatto commutato, tensione di ingresso 24 V AC
Relè di potenza in miniatura a innesto, con contatto di potenza per correnti permanenti elevate, 1 contatto di scambio, tensione di ingresso 24 V AC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Relè singolo |
| Funzionamento | 100 % ED |
| Vita meccanica | 1x 107cicli di manovre |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 02.05.2024 |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Vita elettrica | vedi diagramma |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Tensione di prova (Avvolgimento/Contatto) | 5 kV AC (50 Hz, 1 min., avvolgimento/contatto) |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 24 V AC |
| Range tensione d'ingresso | 18,72 V AC ... 37,2 V AC |
| Range d'ingresso rispetto a UN | vedi diagramma |
| Frequenza di rete | 50/60 Hz |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | bipolare |
| Corrente d'ingresso tipica con UN | 32 mA (50 Hz) |
| 24 mA (60 Hz) | |
| Tempo di eccitazione tipica | 3 ms ... 12 ms (a seconda della lunghezza di fase) |
| Intervallo tempo di diseccitazione tipico | 2 ms ... 9 ms (a seconda della lunghezza di fase) |
| Resistenza bobina | 350 Ω ±10 % (a 20 °C) |
| Commutazione | |
| Tipo di commutazione del contatto | 1 contatto deviatore |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 12 V (a 10 mA) |
| Corrente di carico permanente | 16 A |
| Max. corrente d'inserzione | 25 A (20 ms) |
| Min. corrente | 10 mA (a 12 V) |
| Max. potenza commutabile (carico ohmico) | 384 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 4000 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,2 A (a 250 V, DC13) | |
| 6 A (con 24 V, AC15) | |
| 6 A (con 120 V, AC15) | |
| 6 A (con 250 V, AC15) | |
| Carico motore secondo UL 508 | 1/2 HP, 120 V AC (contatto in chiusura) |
| 1 HP, 240 V AC (contatto in chiusura) | |
| 1/3 HP, 120 V AC (contatto in apertura) | |
| 3/4 HP, 240 V AC (contatto in apertura) | |
| 1/4 HP, 200 ... 250 V AC | |
| Collegamento | Connessione a innesto / a saldare |
| Disegno quotato |  |
| Larghezza | 12,7 mm |
| Altezza | 29 mm |
| Profondità | 15,7 mm |
| Colore | bianco (RAL 9010) |
| Condizioni ambientali | |
| Grado di protezione | RT II |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| EN 61810-1 |
| Nota per il montaggio | affiancabile senza distanza (>70 °C ≥ 2,5 mm) |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | No |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | No |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 18.72 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 18.72 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| azionamento, polarità (EF003355) | non polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 1 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.032 A |
| grado di protezione (IP) (EF005474) | altro |
| larghezza (EF000008) | 12.7 mm |
| altezza (EF000040) | 29 mm |
| profondità (EF000049) | 15.7 mm |
