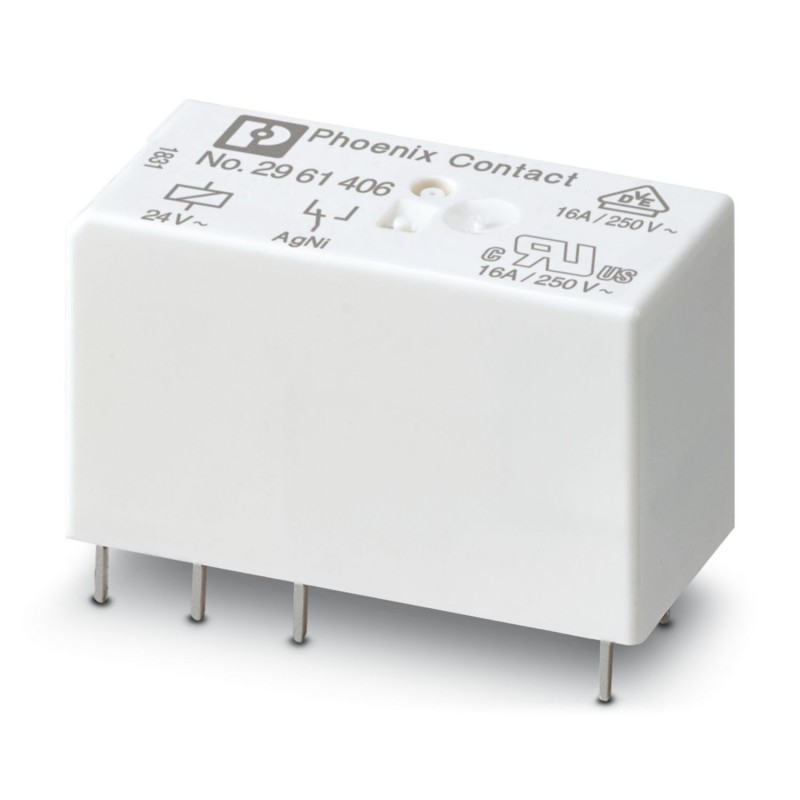

REL-MR- 24AC/21HC 2961406 PHOENIX CONTACT Relais individuels
REL-MR-24AC/21HC
2961406
PHOENIX_CONTACT
Relais individuels
Relais de puissance miniature enfichable, avec contact de puissance pour courants constants élevés, 1 contact commuté, tension d’entrée 24 V AC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2961406 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 304 (C-5-2017) |
| GTIN | 4017918937812 |
| Poids par pièce (hors emballage) | 0,015 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | AT (Autriche) |
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Fréquence du réseau | 50/60 Hz |
| Courant d'entrée typique pour UN | 32 mA (50 Hz) |
| 24 mA (60 Hz) | |
| Temps d'amorçage typique | 3 ms ... 12 ms (en fonction de la position des phases) |
| Plage de temps de retombée typique | 2 ms ... 9 ms (en fonction de la position des phases) |
| Résistance de la bobine | 350 Ω ±10 % (à 20 °C) |
| Puissance dissipée en condition nominale | 0,77 W |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V (pour 10 mA) |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Courant d'enclenchement maximal | 25 A (20 ms) |
| Intensité permanente limite | 16 A |
| Puissance de coupure (charge ohmique) max. | 384 W (pour 24 V DC) |
| 58 W (à 48 V DC) | |
| 48 W (à 60 V DC) | |
| 50 W (à 110 V DC) | |
| 80 W (à 220 V DC) | |
| 4000 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,2 A (à 250 V, DC13) | |
| 6 A (à 24 V, AC15) | |
| 6 A (à 120 V, AC15) | |
| 6 A (à 250 V, AC15) | |
| Charge moteur selon UL 508 | 1/2 HP, 120 V AC (contact NO) |
| 1 HP, 240 V AC (contact NO) | |
| 1/3 HP, 120 V AC (contact NF) | |
| 3/4 HP, 240 V AC (contact NF) | |
| 1/4 HP, 200 ... 250 V AC |
Généralités
| Tension d'essai bobine de relais/contact de relais | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT II (étanche au flux) |
| Durée de vie mécanique | 1x 107cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | juxtaposable sans espacement (>70 °C ≥ 2,5 mm) |
| Poids net (SAP) | 15,06 g |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 18.72 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 18.72 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.032 A |
| Classe de protection (IP) (EF005474) | Autre |
| Largeur (EF000008) | 12.7 mm |
| Hauteur (EF000040) | 29 mm |
| Profondeur (EF000049) | 15.7 mm |
