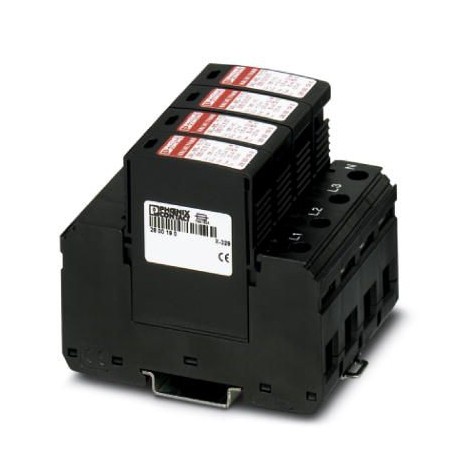

VAL-MS-T1/T2 335/12.5/4+0 2800645 PHOENIX CONTACT Scaricatore di corrente atmosferica/sovratensione tipo 1/2
VAL-MS-T1/T2 335/12.5/4+0
2800645
PHOENIX_CONTACT
Scaricatore di corrente atmosferica/sovratensione tipo 1/2
Scaricatore universale di corrente / sovratensione da fulmine a innesto dotato di varistori per reti di alimentazione trifase con N e PE separati (sistema a 5 conduttori: L1, L2, L3, N, PE).
Scaricatore di corrente atmosferica/di sovratensioni ad innesto universale formato da varistore per reti di alimentazione trifase con N e PE separato (sistema a 5 conduttori: L1, L2, L3, N, PE).
messa a terra, protezione da fulmini e sovratensioni > Breaker per sistemi di alimentazione
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Combinazione scaricatori |
| Famiglia di prodotti | VALVETRAB MS |
| Classe di prova IEC | I / II |
| T1 / T2 | |
| Tipo EN | T1 / T2 |
| Sistema di alimentazione di corrente IEC | TN-S |
| Tipo | Modulo guida bicomponente a innesto |
| Numero di poli | 4 |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Stato di manutenzione dei dati | |
| Revisione articolo | 09 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
| Disegno quotato |  |
| Larghezza | 71,2 mm |
| Altezza | 89,8 mm |
| Profondità | 77,5 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 4 TE |
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6/PBT |
| Gruppo materiale | I |
| Materiale custodia | PA 6.6 |
| PBT |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | L-PE |
| N-PE | |
| Direzione di azione | 3L-N/PE |
| Tensione nominale UN | 240/415 V AC (TN-S) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 335 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 3,2 mA |
| Assorbimento di potenza in standby PC | ≤ 1080 mVA |
| Corrente nominale dispersa In(8/20) µs | 12,5 kA |
| Max. corrente dispersa Imax(8/20) µs | 50 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 6,5 As |
| Corrente atmosferica di prova (10/350) ms µs, energia specifica | 39 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 12,5 kA |
| Corrente dispersa Itotal(8/20) µs | 200 kA |
| Corrente dispersa Itotal(10/350) µs | 50 kA |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up | ≤ 1,2 kV |
| ≤ 1,6 kV (30 kA - 8/20 µs) | |
| Tensione residua Ures | ≤ 1,2 kV (con In) |
| ≤ 1,1 kV (a 10 kA) | |
| ≤ 1 kV (a 5 kA:) | |
| ≤ 0,9 kV (a 3 kA) | |
| Comportamento TOV con UT | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG - 16 mm²) |
| Prefusibile massimo per cablaggio standard | 160 A (gG) |
| Dati tecnici aggiuntivi | |
| Max. corrente dispersa Imax(8/20) µs | 65 kA |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Specifiche UL | |
| Tensione permanente massima (MCOV L-L) | 670 V AC |
| Tensione permanente massima MCOV (L-N) | 670 V AC |
| Tensione permanente massima MCOV (L-G) | 335 V AC |
| Tensione permanente massima MCOV (N-G) | 335 V AC |
| Corrente nominale dispersa In(L-L) | 20 kA |
| Corrente nominale dispersa In(L-N) | 20 kA |
| Corrente nominale dispersa In(L-G) | 20 kA |
| Corrente nominale dispersa In(N-G) | 20 kA |
| Dispositivi di protezione | L-L |
| L-N | |
| L-G | |
| N-G | |
| Tensione nominale | 415/240 V AC |
| Sistema di ripartizione dell'energia | Wye |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (L-L) | 3650 V |
| Tensione di taglio misurata MLV (L-N) | 3650 V |
| Tensione di taglio misurata MLV (L-G) | 2630 V |
| Tensione di taglio misurata MLV (N-G) | 2630 V |
| Tipo SPD | 4CA |
| Dati di collegamento UL | |
| Coppia di serraggio | 30 lbf-in. |
| Sezione conduttore AWG | 14 ... 2 |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | Sì |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva (10/350) (EF000421) | 12.5 kA |
| tensione permanente AC max. (EF004198) | 335 V |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 35 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 25 mm² |
| con contatto telecomunicazioni (EF000422) | No |
| soffiante (EF004181) | No |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 1 (EF004229) | Sì |
| fusibile ausiliario integrato (EF008797) | Sì |
| adatto per uso esterno (EF003532) | No |
| grado di protezione (IP) (EF005474) | IP20 |
