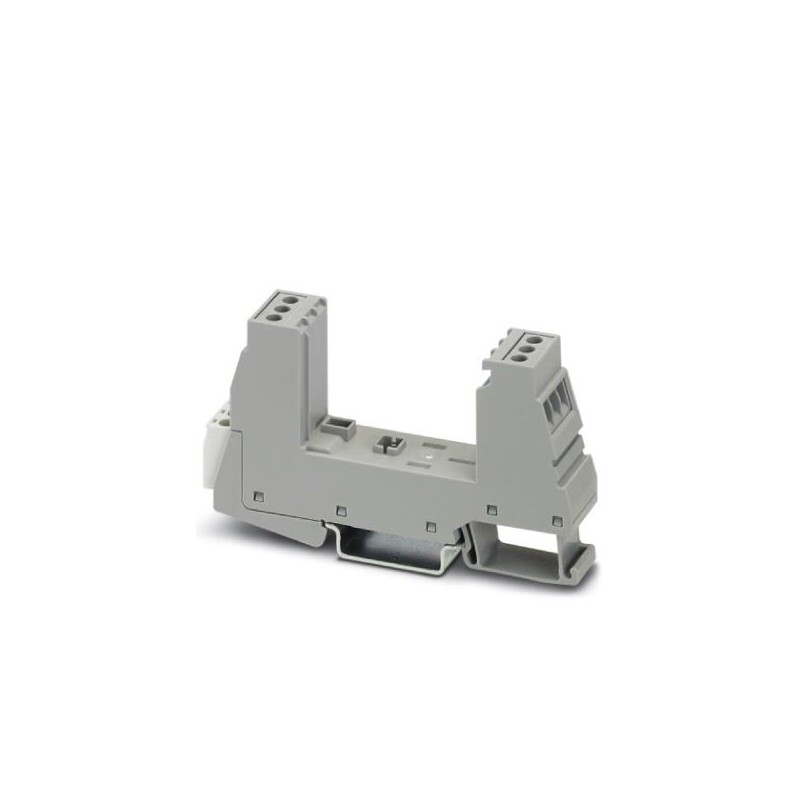

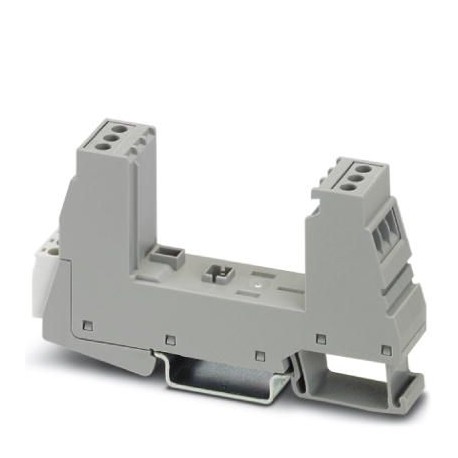

PLT-SEC-T3-BE-FM-UT 2907924 PHOENIX CONTACT Tipo 3 protezione di sovracorrente dell'elemento di base
PLT-SEC-T3-BE-FM-UT
2907924
PHOENIX_CONTACT
Tipo 3 protezione di sovracorrente dell'elemento di base
Elemento di base di protezione a innesto della serie di prodotti PLT-SEC-...-UT/PT con contatto di segnalazione remoto.
messa a terra, protezione da fulmini e sovratensioni > Accessori per sistemi di alimentazione di protezione contro le sovratensioni
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento sette mila nove cento venti quattro |
|---|---|
| Unità d'imballaggio | 10 pc |
| GTIN | 4055626257709 |
| Peso per Pezzo (escluso imballaggio) | 48.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila trenta |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 93.4 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 51.5 mm (incl. Guida DIN 7,5 mm) |
| Passo orizzontale | 1 Div. |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 5g (5 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| IT tipo di | T2 / T3 |
|---|---|
| IEC sistema di alimentazione | TN-S |
| TT | |
| Il numero di porte | Uno |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | grigio chiaro RAL 7035 |
| traffico grigio RAL 7042 | |
| Materiale custodia | PA 6.6-FR 20% GF |
| PA 6.6-FR | |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Numero di posizioni | Due |
| Protezione da sovratensioni messaggio di errore | L'indicazione a distanza di contatto |
Il circuito di protezione
| Tensione nominale UN | 240 V AC (TN-S) |
|---|---|
| 240 V CA (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Tensione continua massima UC | 264 V AC |
| Nominale corrente di carico IL | 26 (a 30 °C) |
| Corrente nominale di cortocircuito hoSCCR | 10 kA AC |
| Max. fusibile di backup con ramo di cablaggio | dipende dal plug usato |
| Massima fusibile di backup per il tramite di cablaggio | 25 A (gG / B / C) |
Ulteriori dati tecnici
| Corrente nominale di cortocircuito hoSCCR | max. 5 kA CC (dipende dal plug usato) |
|---|---|
| Tensione continua massima UC | 240 V DC |
Indicatore/segnalazione remota
| La funzione di commutazione | PDT contatto |
|---|---|
| Tensione di esercizio | 250 V AC |
| 125 V DC (200 mA DC) | |
| Corrente di funzionamento | 0,5 A CA |
| 0.5 A DC (75 V DC) | |
| Metodo di connessione | Collegamento a vite |
| Sezione conduttore flessibile | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore solido | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore AWG | 30 ... 12 |
| La filettatura della vite | M3 |
| Coppia di serraggio | 0,5 Nm |
| Lunghezza di spelatura | 10 mm |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore flessibile | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore solido | 0,2 mm2 ... 4 mm2 |
| Sezione conduttore AWG | 24 ... 12 |
| La filettatura della vite | M3 |
| Coppia di serraggio | 0,5 Nm |
| Lunghezza di spelatura | 10 mm |
UL specifiche
| SPD Tipo | ACC |
|---|---|
| Tensione nominale | 240 V DC |
| Nominale corrente di carico IL | 20 Un |
| Sistema di distribuzione di potenza | Monofase |
| DC | |
| Frequenza nominale | 50/60 Hz |
UL indicatore/segnalazione remota
| Tensione di esercizio | 250 V AC (0.5 A) |
|---|---|
| 12 V DC (4) | |
| 24 V DC (2) | |
| 48 V DC (1) | |
| Coppia di serraggio | 5 lbf- . ... 7 lbf- . |
| Sezione conduttore AWG | 30 ... 12 |
Classificazioni
eCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento tréeCl@ss 8.0Venti sette millioni cento trenta mila otto cento tréeCl@ss 9.0Venti sette millioni cento trenta mila otto cento tré
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
