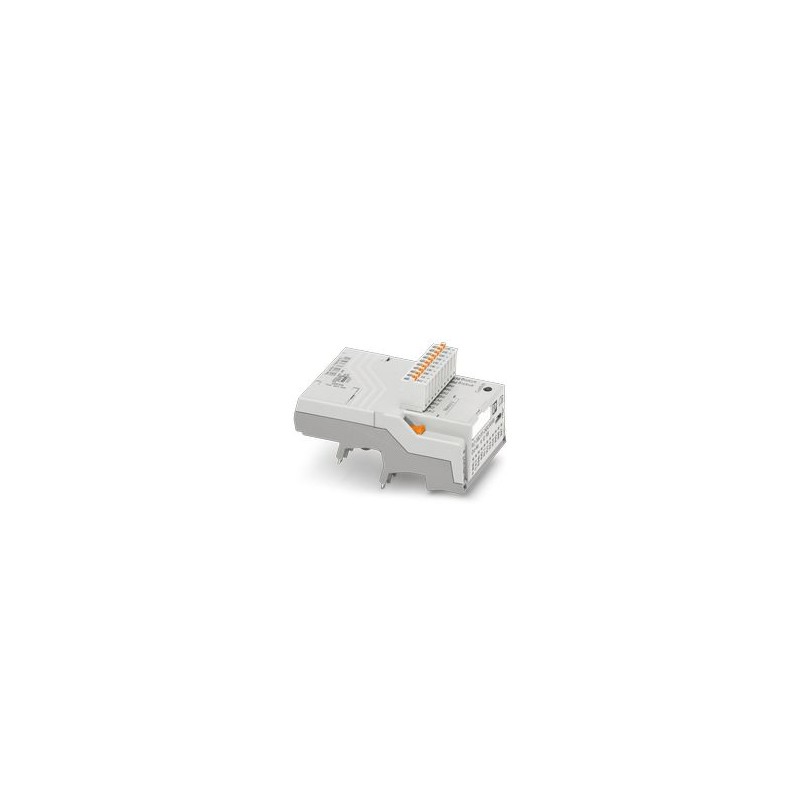

PLC-V8C/PT-24DC/RS485 1452919 PHOENIX CONTACT Modulo di espansione logica PLC con 16 I/O per il collegamento..
PLC-V8C/PT-24DC/RS485
1452919
PHOENIX_CONTACT
Modulo di espansione logica PLC con 16 I/O per il collegamento a innesto a 8 morsetti PLC-INTERFACE per l'espansione del modulo base (è possibile collegare un massimo di 2 moduli di espansione a un modulo base),
Modulo base PLC logic, con connessione RS-485 per la comunicazione Modbus/RTU con 16 I/O, per la connessione a innesto fino a 8 morsetti PLC-INTERFACE digitali o analogici, ampliabile a 48 I/O, clock in tempo reale, connettore femmina Micro-USB, alloggiamento per modulo memoria e adattatore Bluetooth, connessione Push-in
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Dettagli
▲| Note generali | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Tipo di prodotto | Unità di base |
| Famiglia di prodotti | PLC logic |
| Funzionamento | 100 % ED |
| Caratteristiche di isolamento | |
| isolamento | Isolamento di base |
| Caratteristiche di isolamento: Distanze in aria e superficiali fra i circuiti | |
| isolamento | Isolamento di base |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Distanze in aria e superficiali fra i circuiti | |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Clock in tempo reale | |
| Clock in tempo reale | sì |
| Tempo di riserva | 96 h (Condensatore) |
| Precisione tempo reale | ±2 s/d |
| Alimentazione | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 26,4 V DC |
| Corrente d'ingresso tipica con UN | 40 mA |
| Max. corrente d’ingresso con UN | 160 mA |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Ingressi digitali | |
| Numero ingressi | 8 (2 configurabili come analogici) |
| Descrizione dell'ingresso | EN 61131-2 tipo 3 |
| Tensione d'ingresso | 24 V DC |
| Livello segnale "0" | < 5 V |
| Livello segnale "1" | > 11 V |
| Corrente d'ingresso segnale "0" | < 1 mA |
| Corrente d'ingresso segnale "1" | 2,5 mA |
| Segnalazione stato | LED giallo |
| Ingressi analogici | |
| Numero ingressi | 2 (IN6 e IN7 sono configurabili come analogici.) |
| Range tensione d'ingresso | 0 V ... 10 V |
| Resistenza d'ingresso | > 3,5 kΩ |
| Contatti per PLC-INTERFACE | |
| Numero ingressi | ≤ 8 |
| Descrizione dell'ingresso | Dati tecnici in funzione del morsetto PLC-INTERFACE utilizzato |
| Tensione d'ingresso | 19 V DC |
| Corrente assorbita tipica | 4 mA |
| Resistenza d'ingresso | < 100 mΩ |
| Numero uscite | ≤ 8 |
| Tensione di uscita nominale | 24 V DC |
| Corrente nominale | 9 mA |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Attacco COMBICON | |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 9 mm |
| Numero collegamenti | 1 |
| N. poli | 10 |
| Nota | Alimentazione delle apparecchiature e 8x ingressi |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Capocorda con collare in plastica) | |
| 0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento) | |
| Sezione conduttore AWG | 26 ... 16 |
| Attacco di programmazione | |
| Collegamento | Micro USB tipo B |
| Numero collegamenti | 1 |
| RS-485 | |
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 6 mm |
| Numero collegamenti | 1 |
| N. poli | 3 |
| Sezione conduttore rigida | 0,14 mm² ... 0,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 0,5 mm² |
| Sezione conduttore AWG | 26 ... 20 |
| PLC logic - Bus | |
| Collegamento | Connessione a perforazione di isolante |
| Numero collegamenti | 1 |
| N. poli | 4 |
| Memory | |
| Collegamento | S-PORT (connettore femmina) |
| Numero collegamenti | 1 |
| N. poli | 12 |
| Nota | Per la connessione del modulo di memoria |
| Dati: RS-485 | |
| Velocità dati | 19200 Baud |
| Resistenza terminale | 150 Ω |
| Protocolli | Modbus/RTU |
| Segnalazione stato | LED verde |
| Disegno quotato |  |
| Larghezza | 50 mm |
| Altezza | 48,5 mm |
| 111 mm (with relay) | |
| Profondità | 82,5 mm |
| 87 mm (with relay) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 95 % |
| Distanze in aria e superficiali fra i circuiti | |
| Norme/Disposizioni | DIN EN 50178 |
| Tipo di montaggio | Montaggio a innesto |
| Indicazione per il montaggio | a innesto su 8 morsetti PLC-INTERFACE |
| Posizione d'installazione | a scelta |
