> PHOENIX_CONTACT>Interface>PLC-V8C/PT-24DC/RS485 1452919 PHOENIX CONTACT Module logique PLC de base, avec connexion RS-485 pour Modbus/..
ANUNCIAR
Produit précédent Produit suivant

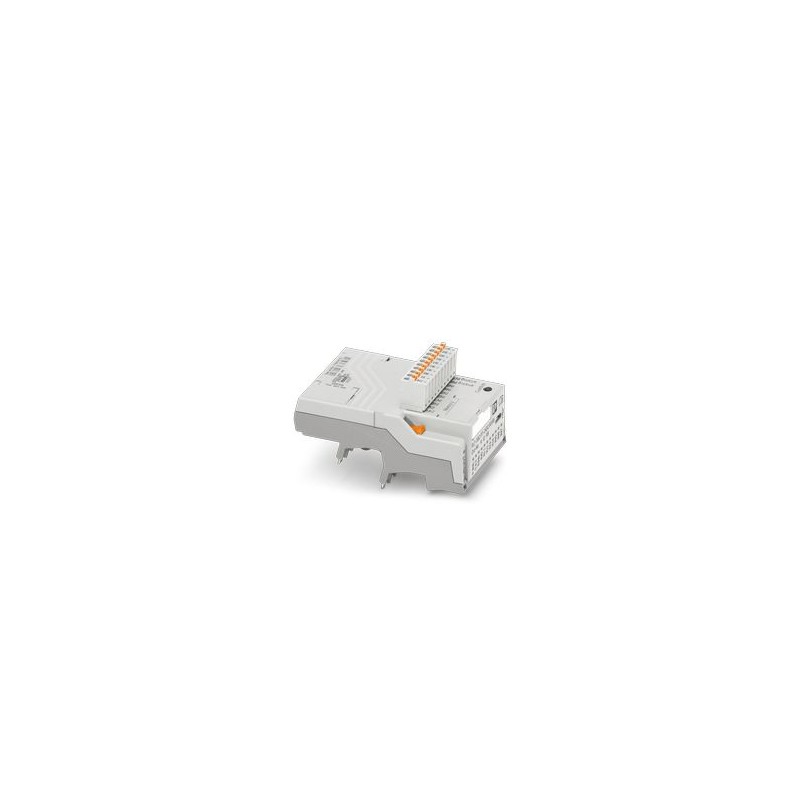

PLC-V8C/PT-24DC/RS485 1452919 PHOENIX CONTACT Module logique PLC de base, avec connexion RS-485 pour Modbus/.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLC-V8C/PT-24DC/RS485 1452919 PHOENIX CONTACT Module logique PLC de base, avec connexion RS-485 pour Modbus/..

PLC-V8C/PT-24DC/RS485

1452919

PHOENIX_CONTACT

Module logique PLC de base, avec connexion RS-485 pour Modbus/RTU, avec 16 E/S, enfichable sur 8 bornes PLC-INTERFACE numériques ou analogiques, extensible jusqu’à 48 E/S, horloge en temps réel, connecteur femelle micro-USB, compartiment de module de mémoire et adaptateur Bluetooth, connexion enfichable

Module d’extension logique PLC avec 16 E/S pour connexion enfichable à 8 terminaux PLC-INTERFACE pour l’extension du module de base (maximum 2 modules d’extension peuvent être connectés à un module de base),

Module de base PLC logic avec raccordement RS-485 pour communication Modbus/RTU, avec 16 E/S, enfichable sur 8 blocs de jonction TOR ou analogiques PLC-INTERFACE, extension possible à 48 E/S, horloge en temps réel, connecteur femelle micro USB, logement pour module de mémoire et adaptateur Bluetooth, raccordement Push-in

Plus de détails


Commande industrielle API > Module logique

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $271.42
Prix unitaire: $271.42
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Remarques
GénéralitésPour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.
Propriétés du produit
Type de produitUnité de base
Gamme de produitsPLC logic
Mode de fonctionnement100 % ED
Propriétés d'isolation
IsolantIsolation de base
Propriétés d'isolation: Distances dans l'air et lignes de fuite entre les circuits
IsolantIsolation de base
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Distances dans l'air et lignes de fuite entre les circuits
Tension d'isolement assignée50 V
Tension de tenue aux chocs assignée0,8 kV
Horloge en temps réel
Horloge temps réeloui
Temps de sauvegarde96 h (Condensateur)
Précision horloge temps réel±2 s/d
Alimentation
Tension d'alimentation24 V DC
Plage de tension d'alimentation19,2 V DC ... 26,4 V DC
Courant d'entrée typique pour UN40 mA
Courant d'entrée maximum pour UN160 mA
Circuit de protectionProtection contre inversions de polarité
Protection antisurtension
Données d'entrée
Entrées TOR
Nombre d'entrées8 (2 configurables en analogique)
Description de l'entréeEN 61131-2 Type 3
Tension d'entrée24 V DC
Niveau de signal « 0 »< 5 V
Niveau de signal « 1 »> 11 V
Courant d'entrée signal « 0 »< 1 mA
Courant d'entrée signal « 1 »2,5 mA
Affichage d'étatLED jaune
Entrées analogiques
Nombre d'entrées2 (IN6 et IN7 sont configurables en analogique)
Plage de tension d'entrée0 V ... 10 V
Résistance d'entrée> 3,5 kΩ
Contacts vers PLC-INTERFACE
Nombre d'entrées≤ 8
Description de l'entréeCaractéristiques techniques en fonction du bloc de jonction PLC-INTERFACE utilisé
Tension d'entrée19 V DC
Courant absorbé typique4 mA
Résistance d'entrée< 100 mΩ
Données de sortie
Nombre de sorties≤ 8
Tension de sortie nominale24 V DC
Intensité nominale9 mA
Caractéristiques de raccordement
Section du conducteur AWG(conversion selon CEI)
Connexion MINICONNEC
Type de raccordementRaccordement Push-in
Longueur à dénuder9 mm
Nombre de connexions1
Nombre de pôles10
RemarqueAlimentation de l'appareil et 8 entrées
Section de conducteur rigide0,14 mm² ... 1,5 mm²
Section de conducteur souple0,14 mm² ... 1,5 mm²
0,25 mm² ... 0,5 mm² (Embout avec cône isolant en plastique)
0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant)
Section conduct. AWG26 ... 16
Port de programmation
Type de raccordementMicro USB type B
Nombre de connexions1
RS-485
Type de raccordementRaccordement à ressort
Longueur à dénuder6 mm
Nombre de connexions1
Nombre de pôles3
Section de conducteur rigide0,14 mm² ... 0,5 mm²
Section de conducteur souple0,2 mm² ... 0,5 mm²
Section conduct. AWG26 ... 20
Bus - PLC logic
Type de raccordementRaccordement autodénudant
Nombre de connexions1
Nombre de pôles4
Memory
Type de raccordementS-PORT (connecteur femelle)
Nombre de connexions1
Nombre de pôles12
RemarquePour le raccordement du module de mémoire
Interfaces
Données: RS-485
Débit de données19200 Baud
Résistance terminale150 Ω
Protocoles supportésModbus/RTU
Signalisation
Affichage d'étatLED verte
Dimensions
Dessin cotézkqdzpfrnc.jpg
Largeur50 mm
Hauteur48,5 mm
111 mm (with relay)
Profondeur82,5 mm
87 mm (with relay)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Humidité de l'air max. admissible (service)95 %
Normes et spécifications
Distances dans l'air et lignes de fuite entre les circuits
Normes/PrescriptionsDIN EN 50178
Montage
Type de montageMontage par enfichage
Instructions de montageEnfichable sur 8 x blocs de jonction PLC-INTERFACE
Emplacement pour le montageindifférent

ETIM for 1452919 Commande industrielle API (EC001417)
Caractéristique Valeur
Tension d'alimentation CC (EF007534) 19.2 V
Type de tension d'alimentation (EF002991) CC
Courant de commutation (EF000188) 0.009 A
Nombre d'entrées analogiques (EF001994) 2
Nombre d'entrées numériques (EF001995) 8
Nombre d'entrées numériques (EF001992) 8
Nombre de sorties numériques (EF001993) 8
Avec sortie de relais (EF003198) Oui
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 0
Nombre d'interfaces matérielles en série RS-422 (EF003022) 0
Nombre d'interfaces matérielles en série RS-485 (EF003023) 0
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles USB (EF003025) 0
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'autres interfaces matérielles (EF003027) 1
Avec interface optique (EF003028) Non
Maître IO-Link (EF007298) Non
Capacité de redondance (EF003156) Non
Appareil de base (EF007279) Oui
Évolutif (EF000119) Oui
Appareil d'extension (EF007163) Oui
Avec minuterie (EF000256) Oui
Montage possible sur barres profilées (EF003972) Non
Montage mural/direct possible (EF007020) Non
Encastrement frontal possible (EF007016) Non
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 50 mm
Hauteur (EF000040) 48.5 mm
Profondeur (EF000049) 82.5 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf 29 Mbytes
