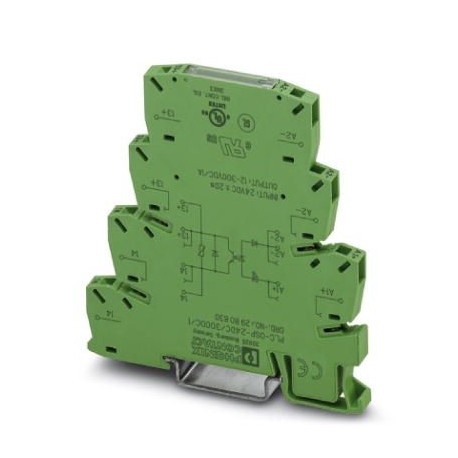

PLC-OSP- 24DC/300DC/ 1 2980830 PHOENIX CONTACT Modulo relè a stato solido
PLC-OSP- 24DC/300DC/ 1
2980830
PHOENIX_CONTACT
Modulo relè a stato solido
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2980830 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6223 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 352 (C_7_2013) |
| GTIN | 4046356051569 |
| Peso per pezzo (confezione esclusa) | 29,200 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Corrente d'ingresso tipica con UN | 8 mA |
| Tempo di accensione tipico | 0,3 ms |
| Tempo di disinserzione tipico | 0,7 ms |
| Indicazione tensione di esercizio | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Varistore | |
| Frequenza di trasmissione | 50 Hz |
| Potenza dissipata in condizioni nominali | 0,19 W |
Dati d'uscita
| Denominazione | Dati d'uscita |
|---|---|
| Range tensione d'uscita | 12 V DC ... 300 V DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Un ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
| Corrente di carico permanente | 1 A (vedere curva derating) |
| Caduta di tensione alla max. corrente limite permanente | < 500 mV |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Varistore |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Posizione d'installazione | a scelta |
|---|---|
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento nominale | 300 V |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2980830-PLC-OSP- 24DC/300DC/ 1 | 128 Kbytes |
|
