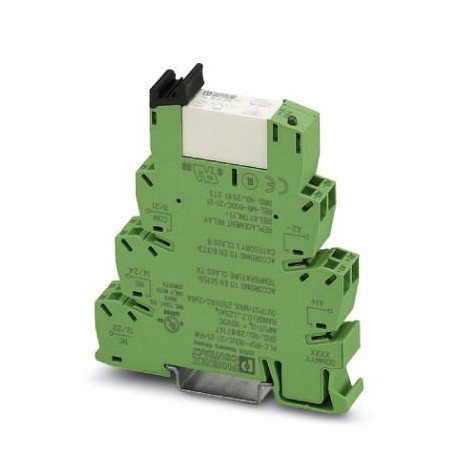

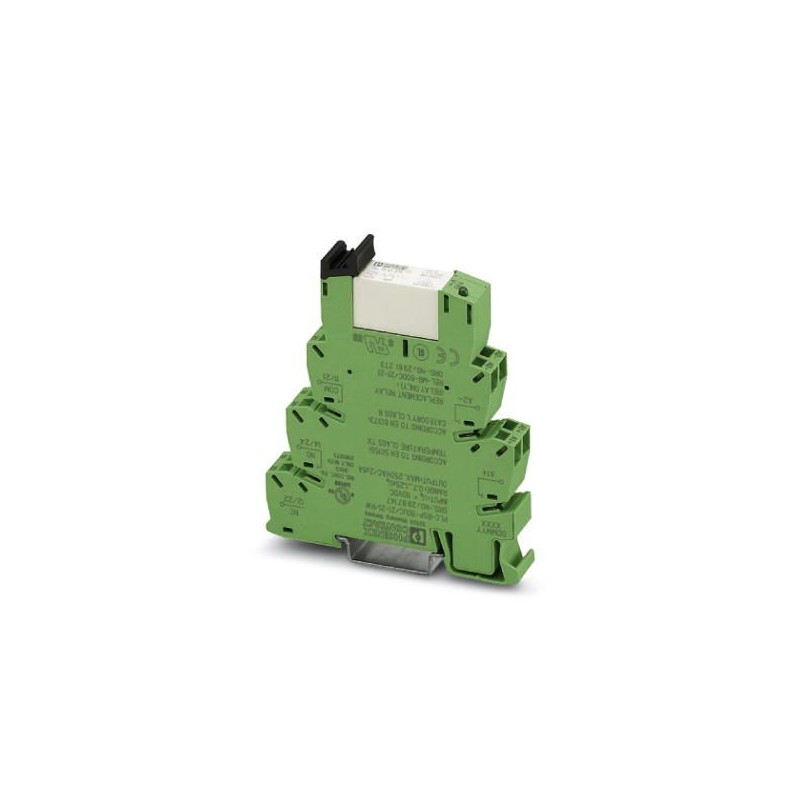

PLC-RSP-110UC/21-21/RW
2987147
PHOENIX_CONTACT
1
Modulo portarelè
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2987147 |
---|---|
Pezzi/conf. | 10 PZ |
Sales key | CK622C - |
Quantità di ordinazione minima | 10 PZ |
Pagina catalogo | Pagina 363 (C_7_2013) |
GTIN | 4046356155403 |
Peso per pezzo (confezione esclusa) | 66,210 g |
Numero tariffa doganale | 85364900 |
Paese di origine | DE (Germania) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Classe di temperatura TX) |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Tensione d'ingresso nominale UN | 110 V DC |
---|---|
Range d'ingresso rispetto a UN | 0,7 ... 1,25 |
Corrente d'ingresso tipica con UN | 4,5 mA |
Tempo di eccitazione tipica | 5 ms |
Tempo di diseccitazione tipico | 11 ms |
Tensione bobina | 60 V DC |
Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
diodo di smorzamento Diodo di smorzamento | |
Prot. contro le sovratensioni | |
Filtro RCZ | |
Elettronica ad ampio spettro | |
Indicazione tensione di esercizio | LED giallo |
Potenza dissipata in condizioni nominali | 0,5 W |
Esecuzione dei contatti | 2 contatti di scambio |
---|---|
Tipo di contatto di commutazione | contatto semplice |
Materiale dei contatti | AgNi |
Max. tensione commutabile | 250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP.) |
Min. tensione commutabile | 5 V (a 10 mA) |
Min. corrente | 10 mA (a 5 V) |
Max. corrente d'inserzione | 15 A (300 ms) |
Corrente di carico permanente | 6 A (vedere curva derating) |
Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
85 W (con 48 V DC) | |
60 W (con 60 V DC) | |
44 W (con 110 V DC) | |
60 W (con 220 V DC) | |
1500 VA (con 250 V AC) | |
Potere di rottura | 2 A (a 24 V, DC13) |
0,2 A (a 250 V, DC13) | |
3 A (con 24 V, AC15) | |
3 A (con 120 V, AC15) | |
3 A (con 250 V, AC15) |
Denominazione collegamento | Lato eccitazione |
---|---|
Collegamento | Connessione a molla |
Lunghezza di spelatura | 8 mm |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
Sezione conduttore AWG | 26 ... 14 |
Denominazione collegamento | Lato contatti |
---|---|
Collegamento | Connessione a molla |
Lunghezza di spelatura | 8 mm |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
Sezione conduttore AWG | 26 ... 14 |
Tensione di prova avvolgimento relè/contatto relè | 5 kVeff(50 Hz, 1 min) |
---|---|
Tensione di prova contatto di scambio/contatto di scambio | 2,5 kVeff(50 Hz, 1 min) |
Funzionamento | 100 % ED |
Grado di protezione | IP20 (Prese relè) |
RT III (Relè) | |
Durata meccanica | ca. 3x 107cicli di manovre |
Posizione d'installazione | a scelta |
Indicazione per il montaggio | Affiancabile senza distanza |
Peso netto (SAP) | 66,21 g |
Attacco a norma | CUL |
---|---|
Norme/Disposizioni | EN 50155 (VDE 0115 Parte 200) |
EN 50178 | |
EN 61373 | |
EN 50121 | |
Tensione di isolamento nominale | 250 V AC |
Tensione impulsiva di dimensionamento | 6 kV |
isolamento | Isolamento di base |
Grado d'inquinamento | 2 |
Categoria di sovratensione | III |
Classe di combustibilità a norma UL 94 | V0 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2987147-PLC-RSP-110UC/21-21/RW | 149 Kbytes |
