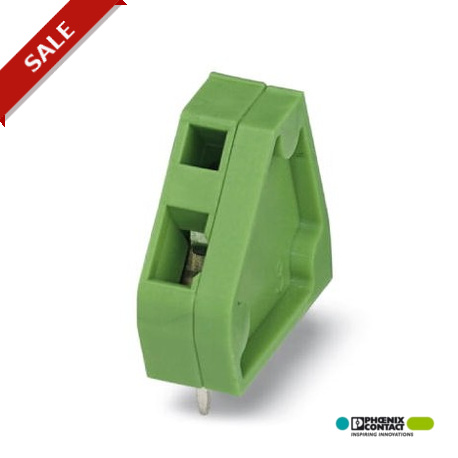

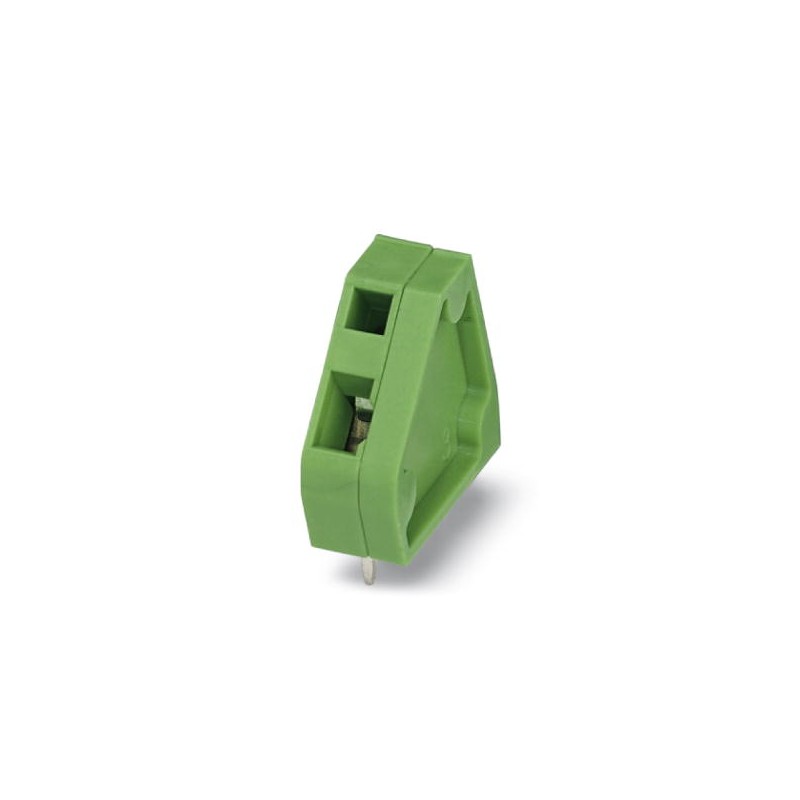

ZFKDSA 1-6,35 1704981 PHOENIX CONTACT Morsetto per c.s., Corrente nominale: 12 A, Tensione nominale: 200 V, ..
ZFKDSA 1-6,35
1704981
PHOENIX_CONTACT
50
Morsetto per c.s., Corrente nominale: 12 A, Tensione nominale: 200 V, Passo: 3,81 mm, N. poli: 1, Collegamento: Connessione a molla, Montaggio: Saldatura ad onde, Direzione di collegamento conduttore/scheda: 45 °, Colore: verde, L'articolo può essere allineato con diversi numeri di poli!
Morsettiera per circuito stampato, corrente nominale: 12 A, tensione nominale (III/2): 200 V, sezione nominale: 1 mm², numero di potenziali: 1, numero di file: 1, numero di poli per fila: 1, famiglia articoli: ZFKDS(A) 1, passo: 3,81 mm, tipo di collegamento: collegamento a molla, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 45 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin di saldatura per potenziale: 2, tipo di imballaggio: in scatola. Morsetto terminale per la terminazione di blocchi composti singolarmente.
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dimensioni
| Lunghezza | 16,9 mm |
|---|---|
| Passo | 3,81 mm |
| Altezza di montaggio | 15 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,7 x 0,8 mm |
| Diametro foro | 1,2 mm |
Generalità
| Famiglia articolo | ZFKDS(A) 1 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 200 V |
| Tensione di dimensionamento (III/2) | 200 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 12 A |
| Sezione nominale | 1 mm² |
| Corrente di carico massima | 12 A (con una sezione conduttore di 1,5 mm2) |
| Materiale isolante | PA |
| Superficie pin di saldatura | Sn |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 7,5 mm |
| N. poli | 1 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 16 |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 17.7 mm |
| numero di collegamenti elettrici (EF008252) | 1 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 200 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1704981-ZFKDSA 1-6,35 | 129 Kbytes |
|
