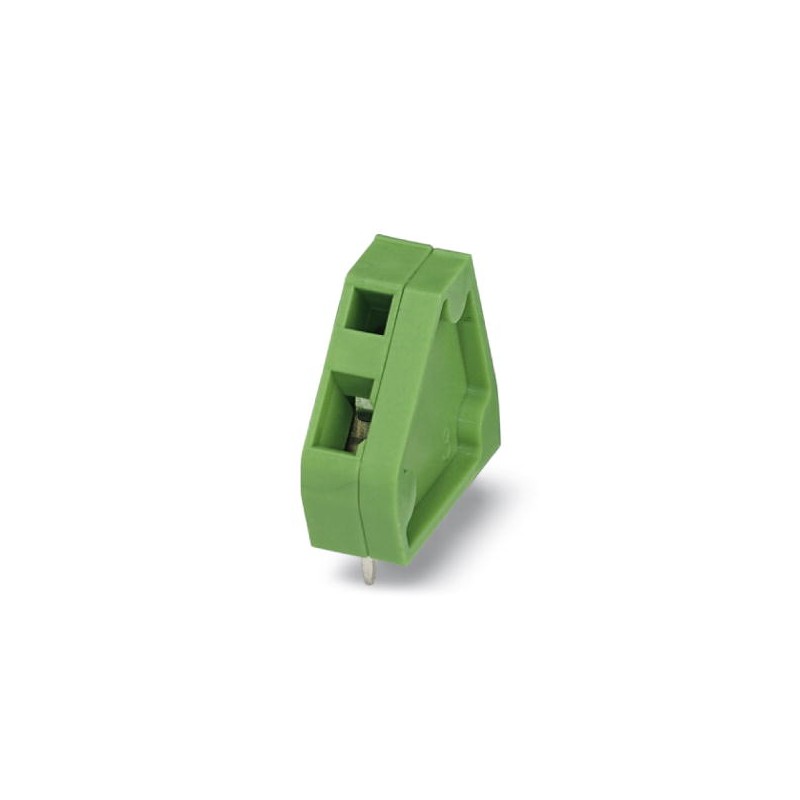

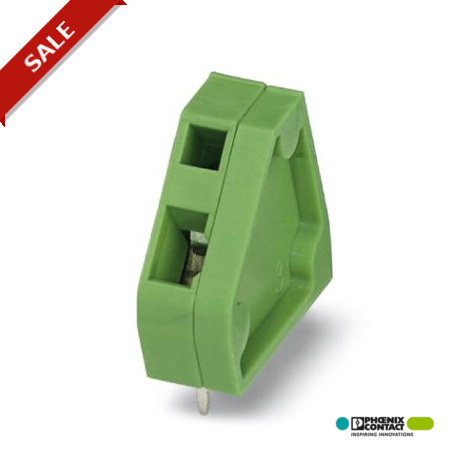

ZFKDSA 1-6,35 1704981 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 12 A, Tension nominale: 200 V, Pas: ..
ZFKDSA 1-6,35
1704981
PHOENIX_CONTACT
50
BJ pour C.I., Intensité nominale: 12 A, Tension nominale: 200 V, Pas: 3,81 mm, Nombre de pôles: 1, Mode de raccordement: Raccordement à ressort, Montage: Soudage à la vague, Sens d'enfichage conducteur/circuit imprimé: 45 °, Coloris: vert, L'article est juxtaposable à différents nombres de pôles !
Bornier pour carte de circuit imprimé, courant nominal : 12 A, tension nominale (III/2) : 200 V, section nominale : 1 mm², nombre de potentiels : 1, nombre de rangées : 1, nombre de pôles par rangée : 1, famille d’articles : ZFKDS(A) 1, pas : 3,81 mm, type de connexion : Connexion à ressort, montage : Soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 45 °, couleur : vert, Disposition des broches : Disposition linéaire des broches, Longueur des goupilles [P] : 3,5 mm, nombre de broches de soudage par potentiel : 2, type d’emballage : en boîte. Terminal terminal pour la terminaison de blocs composés individuellement.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Dimensions
| Longueur | 16,9 mm |
|---|---|
| Pas | 3,81 mm |
| Hauteur de montage | 15 mm |
| Longueur du picot | 3,5 mm |
| Dimensions des picots | 0,7 x 0,8 mm |
| Diamètre de perçage | 1,2 mm |
Généralités
| Famille d'articles | ZFKDS(A) 1 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 200 V |
| Tension assignée (III/2) | 200 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 1 mm² |
| Courant de charge maximal | 12 A (pour une section de conducteur de 1,5 mm²) |
| Matériau isolant | PA |
| Broche à souder de surface | Sn |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 7,5 mm |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,14 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 0,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 0,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 16 |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 17.7 mm |
| Nombre de raccordements électriques (EF008252) | 1 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 3.81 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 200 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 3.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1704981-ZFKDSA 1-6,35 | 129 Kbytes |
|
