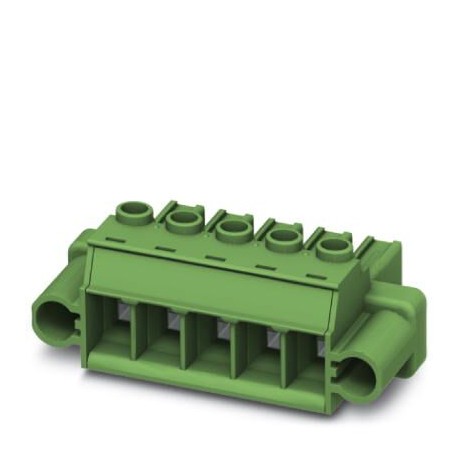

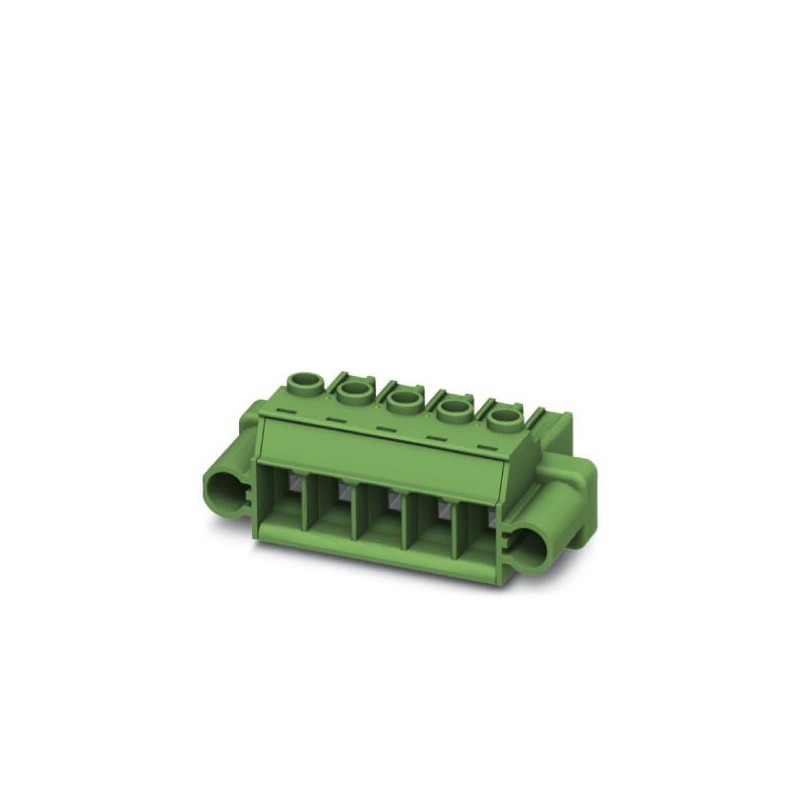

PC 5/ 5-STF1-7,62 BK 1784088 PHOENIX CONTACT Connettori per circuiti stampati
PC 5/ 5-STF1-7,62 BK
1784088
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 6 mm², colore: nero, corrente nominale: 41 A, tensione nominale (III/2): 1000 V, superficie dei contatti: stagno, tipo di contatto: femmina, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di collegamenti: 5, famiglia di articoli: PC 5/.. -STF1, passo: 7,62 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, forma di serraggio a vite: H1L Philipps-Incavo con scanalatura longitudinale, direzione di collegamento del conduttore/circuito stampato: 0 °, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON PC 5, bloccaggio: Blocco a vite, tipo di fissaggio: Bloccaggio pneumatico (vite), tipo di imballaggio: Imballaggio in scatola
Connettore per circuiti stampati, corrente nominale: 41 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 6 mm², numero poli: 5, passo: 7,62 mm, collegamento: Connessione a vite con gabbia, colore: nero, superficie contatti: Stagno
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1784088 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABCCA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4046356563635 |
| Peso per pezzo (confezione esclusa) | 25,085 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Torna su
Caratteristiche articolo
| Abbreviazione | Connettori per circuiti stampati |
|---|---|
| Sistema di spine | POWER COMBICON 5 |
| Tipo contatti | Femmina |
| Famiglia articolo | PC 5/..-STF1 |
| Passo | 7,62 mm |
| N. poli | 5 |
| Collegamento | Connessione a vite con gabbia |
| Testa della vite del tipo di apparecchio | Pozidriv con fessura longitudinale (Z1L) |
| Filettatura | M3 |
| Bloccaggio | Flangia a vite |
| Numero di piani | 1 |
| Numero collegamenti | 5 |
| Numero dei potenziali | 5 |
Dati elettrici
| Corrente nominale | 41 A |
|---|---|
| Tensione nominale | 1000 V |
| Tensione di dimensionamento | 1000 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Dati di collegamento
| Collegamento | Connessione a vite con gabbia |
|---|---|
| a innesto | sì |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 6 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 10 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 6 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 4 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 4 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,25 mm² ... 2,5 mm² |
| Lunghezza del tratto da spelare | 10 mm |
| Coppia di serraggio | 0,5 Nm ... 0,8 Nm (≤ 4 mm² è 0,5 Nm fino a 0,6 Nm; > 4 mm² è 0,7 fino a 0,8 Nm) |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Colore custodia | nero (9005) |
|---|---|
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Lunghezza [ l ] | 35,5 mm |
|---|---|
| Larghezza [ w ] | 53,33 mm |
| Altezza [ h ] | 19,7 mm |
| Passo | 7,62 mm |
| Altezza (senza pin di saldatura) | 19,7 mm |
| Misura a | 30,48 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (in base alla curva di derating) |
Attacco e metodi di collegamento
| Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 10 mm² / rigido / > 90 N | |
| 6 mm² / flessibile / > 80 N | |
| 6 mm² / rigido / > 80 N | |
| 4 mm² / flessibile / > 60 N |
Controlli meccanici a norma
| Controllo visivo | Controllo superato DIN EN 60512-1-1:2003-01 |
|---|---|
| Verifica misure | Controllo superato DIN EN 60512-1-2:2003-01 |
| Resistenza diciture | Controllo superato DIN EN 60068-2-70:1996-07 |
| Risultato | Controllo superato |
| Specifica di prova | DIN EN 60512-13-2:2006-11 |
| Numero di cicli | 50 |
| Forza di inserzione per polo circa | 8 N |
| Forza di trazione per polo circa | 6,5 N |
| Polarizzazione e codifica | Controllo superato DIN EN 60512-13-5:2006-11 |
| Risultato | Controllo superato |
| Specifica di prova | DIN EN 60512-15-1:2009-03 |
| Forza di prova per ciascun polo | 35 N |
Distanze in aria e linee di fuga
| Distanze in aria e superficiali | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valore minimo distanza in aria - campo non omogeneo (III/3) | 8 mm |
| Valore minimo distanza in aria - campo non omogeneo (III/2) | 8 mm |
| Valore minimo distanza in aria - campo non omogeneo (II/2) | 5,5 mm |
| Valore minimo della distanza superficiale (III/3) | 12,5 mm |
| Valore minimo della distanza superficiale (III/2) | 5 mm |
| Valore minimo della distanza superficiale (II/2) | 5 mm |
Controlli meccanici (A)
| Forza di inserzione per polo circa | 8 N |
|---|---|
| Forza di trazione per polo circa | 6,5 N |
| Non intercambiabilità di connessione >20 N | Controllo superato |
| Settori d’applicazione portacontatti applicazione >20 N | Controllo superato |
Prove di durata (B)
| Specifica di prova | IEC 60512-5:1992-08 |
|---|---|
| Resistività di massa R1 | 0,4 mΩ |
| Cicli di manovra | 50 |
| Resistività di massa R2 | 0,5 mΩ |
| Tensione impulsiva verticale sul livello del mare | 7,3 kV |
| Tensione alternata fissa | 3,31 kV |
| Resistenza di isolamento tra poli contigui | >1012Ω |
Prove climatica (D)
| Specifica di prova | DIN EN ISO 6988:1997-03 |
|---|---|
| Sollecitazione per effetto del freddo | -40 °C/2 h |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Sollecitazione per effetto della corrosione | 0,2 dm3SO2su 300 dm3/40 °C/1 ciclo |
| Tensione impulsiva verticale sul livello del mare | 7,3 kV |
| Tensione alternata fissa | 3,31 kV |
Prove ambientali e di durata (E)
| Specifica di prova | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Risultato livello di protezione codice IP | Protezione del dorso della mano con sonda di accesso IP10 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 5 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 41 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
