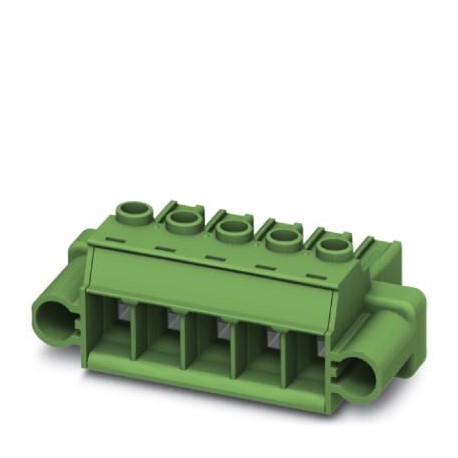

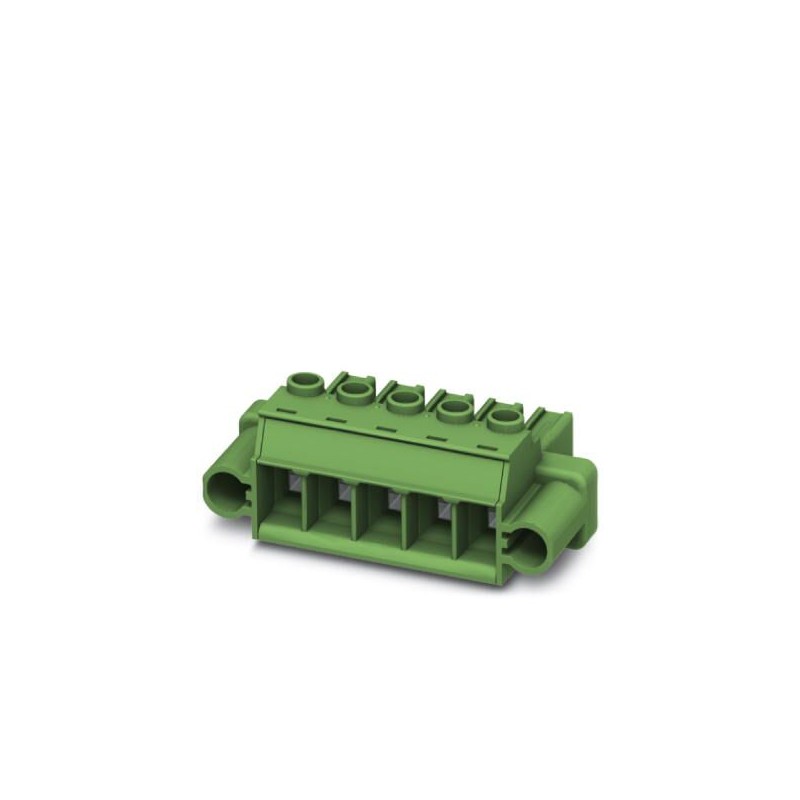

PC 5/ 5-STF1-7,62 BK 1784088 PHOENIX CONTACT Разъем печатной платы
PC 5/ 5-STF1-7,62 BK
1784088
PHOENIX_CONTACT
50
Разъем печатной платы
Разъем для печатной платы, номинальное сечение: 6 мм², цвет: черный, номинальный ток: 41 А, номинальное напряжение (III/2): 1000 В, контактная поверхность: Олово, тип контакта: Гнездо, количество потенциалов: 5, количество рядов: 1, количество полюсов: 5, количество соединений: 5, семейство элементов: PC 5/.. -STF1, шаг: 7,62 мм, тип подключения: Винтовое соединение с тяговой капсулой, форма зажима винта: H1L Philipps-Углубление с продольным пазом, направление подключения проводника/печатная плата: 0 °, зажимной крючок: - без зажимного крючка, вставная система: COMBICON PC 5, фиксация: Винтовой замок, тип крепления: Воздушный зажим (винт), тип упаковки: Коробочная упаковка
Разъемы для печатной платы, номинальный ток: 41 A, расчетное напряжение (III/2): 1000 В, номинальное сечение: 6 мм², полюсов: 5, размер шага: 7,62 мм, тип подключения: Винтовой зажим с натяжной гильзой, цвет: черный, поверхность контакта: олово
Разъемы штекерные промышленные > Кабельный разъем для печатных плат
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲- Чертежи
- Электрические параметры
- Данные о материале - контакт
- Указание размеров изделия
- Окружающие условия
- Испытание на растяжение
- Воздушные пути и пути утечки
- Механические испытания (A)
- Климатическое испытания (D)
- Environmental Product Compliance
- Характеристики товаров
- Соединительная способность
- Данные о материале - корпус
- Данные по упаковке
- Подключение и метод кабельной разводки
- Механические испытания в соответствии со стандартом
- Кривая нагрузочной способности / график зависимости параметров от температуры
- Испытания на долговечность (B)
- Испытания на долговечность и воздействие окружающей среды (E)
- Классификация
Характеристики товаров
| Условное обозначение | Разъем печатной платы |
|---|---|
| Штекерная система | POWER COMBICON 5 |
| Тип контактов | Гнездовая часть |
| Серия изделий | PC 5/..-STF1 |
| Размер шага | 7,62 мм |
| Полюсов | 5 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Форма привода, головка винта | Позидрайв с прямым шлицем (Z1L) |
| Резьба винтов | M3 |
| Крепление | Фланец, закрепляемый винтами |
| Количество ярусов | 1 |
| Количество точек подключения | 5 |
| Количество потенциалов | 5 |
Электрические параметры
| Номинальный ток | 41 A |
|---|---|
| Номинальное напряжение | 1000 В |
| Расчетное напряжение | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
Соединительная способность
| Тип подключения | Винтовой зажим с натяжной гильзой |
|---|---|
| вставной | да |
| Сечение жесткого провода | 0,2 мм² ... 10 мм² |
| Сечение гибкого провода | 0,2 мм² ... 6 мм² |
| Сечение провода AWG / kcmil | 24 ... 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 6 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 4 мм² |
| 2 жестких провода одинакового сечения | 0,2 мм² ... 2,5 мм² |
| 2 гибких провода одинакового сечения | 0,2 мм² ... 4 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,25 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,25 мм² ... 2,5 мм² |
| Длина оголяемой части | 10 мм |
| Момент затяжки | 0,5 Нм ... 0,8 Нм (≤ 4 мм² от 0,5 Нм до 0,6 Нм, > 4 мм² от 0,7 Нм до 0,8 Нм) |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
Данные о материале - корпус
| Цвет корпуса | черный (9005) |
|---|---|
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Указание размеров изделия
| Длина [ l ] | 35,5 мм |
|---|---|
| Ширина [ w ] | 53,33 мм |
| Высота [ h ] | 19,7 мм |
| Размер шага | 7,62 мм |
| Монтажная высота (высота без паечного штифта) | 19,7 мм |
| Размер a | 30,48 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
Подключение и метод кабельной разводки
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено |
Испытание на растяжение
| Испытание на растяжение | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,2 мм² / жесткий / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 10 мм² / жесткий / > 90 Н | |
| 6 мм² / гибкий / > 80 Н | |
| 6 мм² / жесткий / > 80 Н | |
| 4 мм² / гибкий / > 60 Н |
Механические испытания в соответствии со стандартом
| Визуальный контроль | Испытание проведено DIN EN 60512-1-1:2003-01 |
|---|---|
| Контроль размеров | Испытание проведено DIN EN 60512-1-2:2003-01 |
| Стойкость надписей | Испытание проведено DIN EN 60068-2-70:1996-07 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-13-2:2006-11 |
| Количество циклов | 50 |
| Усилие установки на 1 полюс, прибл. | 8 Н |
| Усилие съема на 1 полюс, прибл. | 6,5 Н |
| Поляризация и кодирование | Испытание проведено DIN EN 60512-13-5:2006-11 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-15-1:2009-03 |
| Сила на полюс | 35 Н |
Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5,5 мм |
| Минимальный путь утечки (III/3) | 12,5 мм |
| Минимальный путь утечки (III/2) | 5 мм |
| Минимальный путь утечки (II/2) | 5 мм |
Кривая нагрузочной способности / график зависимости параметров от температуры
| Диаграмма |  |
|---|
Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 8 Н |
|---|---|
| Усилие съема на 1 полюс, прибл. | 6,5 Н |
| Фиксированное расположение в процессе вставления >20 N | Испытание проведено |
| Крепление контакта требования >20 N | Испытание проведено |
Испытания на долговечность (B)
| Спецификации по испытанию | IEC 60512-5:1992-08 |
|---|---|
| Проходное сопротивление R1 | 0,4 мΩ |
| Циклы установки | 50 |
| Проходное сопротивление R2 | 0,5 мΩ |
| Импульсное напряжение на уровне моря | 7,3 кВ |
| Испытательное переменное напряжение | 3,31 кВ |
| Сопротивлением изоляции между соседними полюсами | >1012Ом |
Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
|---|---|
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0,2 дм3SO2на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 7,3 кВ |
| Испытательное переменное напряжение | 3,31 кВ |
Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Результат, степень защиты IP-код | Защита от прикосновения тыльной стороной ладони с датчиком доступа IP10 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Характеристика | Значение |
|---|---|
| Type of connection (EF000064) | Other |
| Contact type (EF001587) | Bus |
| Number of poles (EF001391) | 5 |
| Number of plug-in contact rows (EF006935) | 1 |
| Modular spacing contacts (EF007326) | 7.62 mm |
| Modular spacing connections (EF006827) | 7.62 mm |
| Angle contact/conductor connection (EF007546) | Other |
| Rated current In (EF008250) | 41 A |
| Rated voltage (EF000228) | 1000 V |
| Rated surge voltage (EF002993) | 6 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.2 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.25 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.2 mm² |
| Type of electric connection (EF003961) | Screw connection |
| Connectable cable type (EF006816) | Tubular cable |
| Material of contact surface (EF004020) | Tin |
| Material contact (EF007544) | Copper |
| Material insulation body (EF007543) | Polyamide (PA) |
| Housing material (EF001596) | Other |
| Housing colour (EF000136) | Black |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
