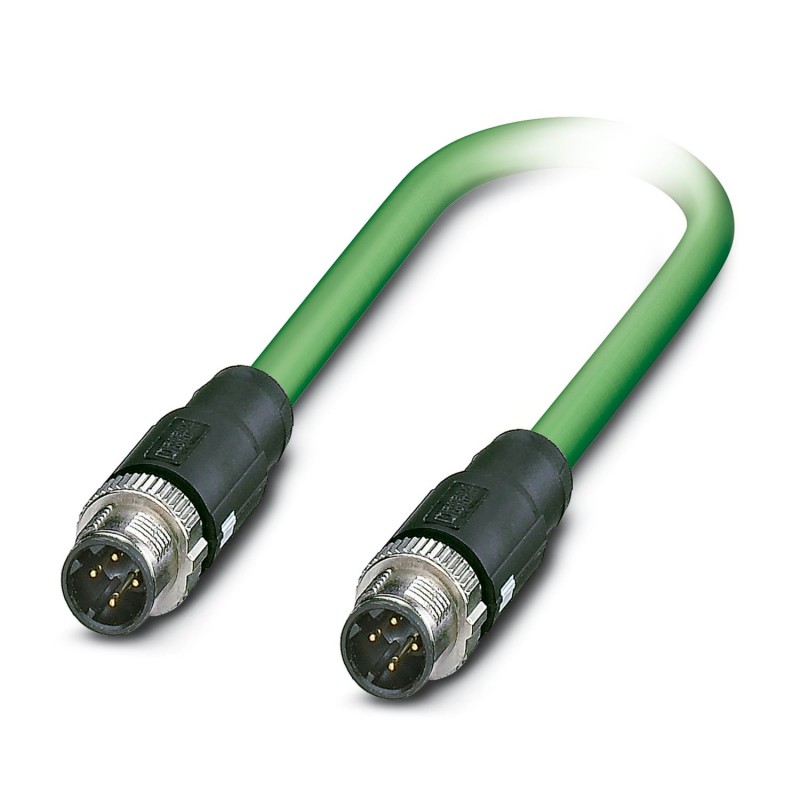

NBC-MSD/90,0-93B/MSD SCO 1418257 PHOENIX CONTACT Cavo di rete NBC-MSD/90,0-93B/MSD SCO 1418257
NBC-MSD/90,0-93B/MSD SCO
1418257
PHOENIX_CONTACT
5
Cavo di rete - NBC-MSD/90,0-93B/MSD SCO - 1418257
Cavo di rete, PROFINET CAT5 (100 MBit/s), 4-poli, schermata, Maschio diritto M12, codifica: D SPEEDCON / IP67, su Maschio diritto M12, codifica: D SPEEDCON / IP67, lunghezza cavo: 90 m
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 8.2 Connectors for Outside Environment (Balanced cabling) |
| Tipo di prodotto | Cavo dati confezionato |
| Tipo sensore | PROFINET |
| N. poli | 4 |
| Applicazione | Standard |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | D |
| Sistema bus | PROFINET |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Segnalazione stato | No |
| Indicazione di stato disponibile | No |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Connessione 1 | |
| Tipo | Maschio diritto M12 SPEEDCON / IP67 |
| N. poli | 4 |
| Tipo di codifica | D (Dati) |
| Colore impugnature | nero |
| Materiale | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PA (Portacontatti) | |
| TPU, difficilmente infiammabile, autoestinguente (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Cicli di manovra | ≥ 100 |
| Resistività di massa | ≤ 5 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Coppia di serraggio | 0,4 Nm |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
| N. poli | 4 |
| Cicli di manovra | 100 |
| Tipo di bloccaggio | SPEEDCON |
| Connessione 2 | |
| Tipo | Maschio diritto M12 SPEEDCON / IP67 |
| N. poli | 4 |
| Tipo di codifica | D (Dati) |
| Colore impugnature | nero |
| Materiale | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PA (Portacontatti) | |
| TPU, difficilmente infiammabile, autoestinguente (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Cicli di manovra | ≥ 100 |
| Resistività di massa | ≤ 5 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Coppia di serraggio | 0,4 Nm |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
| N. poli | 4 |
| Grado di protezione | IP67 |
| Tipo di bloccaggio | SPEEDCON |
| Lunghezza cavo | 90 m |
| PROFINET PVC flessibile CAT5 [93B] | |
| Disegno quotato |  |
| Peso della linea | 67 kg/km |
| UL AWM Style | 21694 |
| N. poli | 4 |
| Schermato | sì |
| Tipo di cavo | PROFINET PVC flessibile CAT5 [93B] |
| Struttura conduttore | 1x4xAWG22/7, SF/TQ |
| Runtime | 5,3 ns/m |
| Velocità del segnale | 0,66 c |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Diametro filo con guaina isolante | 1,55 mm |
| Diametro esterno conduttore | 6,5 mm ±0,2 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | verde RAL 6018 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Guaina esterna spessore parete | ca. 0,9 mm |
| Cordatura intera | Stella quadrupla |
| Copertura schermata ottica | 85 % |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Tensione nominale cavi | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Raggio di piegatura minimo, fisso | 20 mm |
| Raggio di piegatura minimo, mobile | 46 mm |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Attenuazione schermatura | 2,1 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,3 dB (con 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (con 20 MHz) | |
| 11,4 dB (con 31,25 MHz) | |
| 16,5 dB (con 62,5 MHz) | |
| 21,3 dB (con 100 MHz) | |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Resistenza all'olio | limitatamente resistente agli oli |
| Altra resistenza | resistente ai raggi UV secondo la norma UL 1581, paragrafo 1200 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (Cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Condizioni ambientali | |
| Grado di protezione | IP65/IP67 |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (Connettore M12) |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
