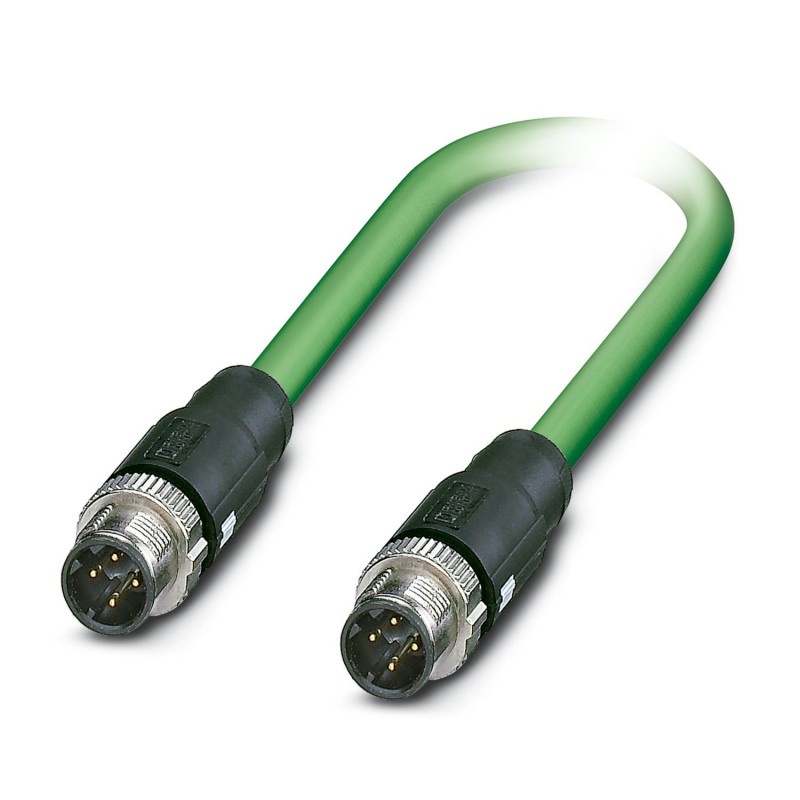

NBC-MSD/90,0-93B/MSD SCO 1418257 PHOENIX CONTACT Сетевой кабель НБЦ-МСД/90,0-93B/МСД ШОС 1418257
NBC-MSD/90,0-93B/MSD SCO
1418257
PHOENIX_CONTACT
5
Сетевой кабель - НБЦ-МСД/90,0-93B/МСД ШОС - 1418257
Сетевой кабель, PROFINET CAT5 (100 Мбит/с), 4-контактный, экранирован., Штекеры прямое M12, кодирование: D SPEEDCON / IP67, к Штекеры прямое M12, кодирование: D SPEEDCON / IP67, длина кабеля: 90 м
Кабели и приводы датчиков
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Технические характеристики
Примечания
| Общая информация | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
Характеристики изделий
| Тип изделия | Подготовленный кабель передачи данных |
| Тип датчика | PROFINET |
| Полюсов | 4 |
| Применение | Стандартн. |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | D |
Интерфейсы
| Шинная система | PROFINET |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
Сигнализация
| Индикатор состояния | Нет |
| Индикатор состояния имеется | Нет |
Электрические характеристики
| Номинальное напряжение UN | 48 В AC |
| 60 В DC | |
| Номинальный ток IN | 4 A |
| Среда передачи | Медь |
| Характеристики передачи (категория) | CAT5 (МЭК 11801:2002) |
Штекерный соединитель
| Подключение 1 | |
| Конструкция | Штекеры прямое M12 SPEEDCON / IP67 |
| Полюсов | 4 |
| Вид кодировки | D (Данные) |
| Цвет корпуса ручки | черный |
| Материал | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA (Держатель контактов) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Циклы установки | ≥ 100 |
| Проходное сопротивление | ≤ 5 мΩ |
| Сопротивление изоляции | ≥ 100 MΩ |
| Момент затяжки | 0,4 Нм |
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
| Полюсов | 4 |
| Циклы установки | 100 |
| Тип фиксатора | SPEEDCON |
| Подключение 2 | |
| Конструкция | Штекеры прямое M12 SPEEDCON / IP67 |
| Полюсов | 4 |
| Вид кодировки | D (Данные) |
| Цвет корпуса ручки | черный |
| Материал | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA (Держатель контактов) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Циклы установки | ≥ 100 |
| Проходное сопротивление | ≤ 5 мΩ |
| Сопротивление изоляции | ≥ 100 MΩ |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
| Полюсов | 4 |
| Степень защиты | IP67 |
| Тип фиксатора | SPEEDCON |
Кабель / провод
| Длина кабеля | 90 м |
| PROFINET, CAT5, гибкий, ПВХ [93B] | |
| Размерный чертеж |  |
| Вес проводника | 67 кг/км |
| UL AWM Style | 21694 |
| Полюсов | 4 |
| Экранирован. | есть |
| Тип кабеля | PROFINET, CAT5, гибкий, ПВХ [93B] |
| Конструкция кабеля | 1x4xAWG22/7, SF/TQ |
| Время распространения сигнала | 5,3 нСм/м |
| Скорость передачи сигнала | 0,66 c |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| AWG, сигнальная линия | 22 |
| Сечение жил кабеля | 4x 0,34 мм² |
| Диаметр проводника вкл. изоляцию | 1,55 мм |
| Наружный диаметр кабеля | 6,5 мм ±0,2 мм |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PE |
| Отдельная жила, цвет | белый, желтый, синий, оранжевый |
| Толщина стенки, внешняя оболочка | около 0,9 мм |
| Общая скрутка | Четверка звездообразной скрутки |
| защитный экран оптоволоконного кабеля | 85 % |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление связи | ≤ 20,00 мΩ/м (при 10 МГц) |
| Сопротивление шлейфа | ≤ 120,00 Ом/км |
| Волновое сопротивление | 100 Ω ±15 Ом (при 100 МГц) |
| Номинальное напряжение, кабель | 600 В |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Минимальный радиус изгиба, гибкая прокладка | 7 x D |
| Минимальный радиус изгиба, при жесткой прокладке | 20 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 46 мм |
| Переходное затухание (NEXT) | 80 дБ (при 1 МГц) |
| 76 дБ (при 4 МГц) | |
| 70 дБ (при 10 МГц) | |
| 65 дБ (при 16 МГц) | |
| 63 дБ (при 20 МГц) | |
| 60 дБ (при 31,25 МГц) | |
| 55 дБ (при 62,5 МГц) | |
| 50 дБ (при 100 МГц) | |
| Экранирующая способность | 2,1 дБ (при 1 МГц) |
| 4 дБ (при 4 МГц) | |
| 6,3 дБ (при 10 МГц) | |
| 8 дБ (при 16 МГц) | |
| 9 дБ (при 20 МГц) | |
| 11,4 дБ (при 31,25 МГц) | |
| 16,5 дБ (при 62,5 МГц) | |
| 21,3 дБ (при 100 МГц) | |
| Негорючесть | согласно UL 1685 (CSA FT 4) |
| Маслостойкость | условно маслостойкий |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (кабель, жестко прокладываемый) |
| -40 °C ... 70 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
Экологические условия и условия эксплуатации
| Условия окружающей среды | |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) |
Стандарты и предписания
| M12 | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | МЭК 61076-2-101 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU.pdf | 58 Mbytes |
|
