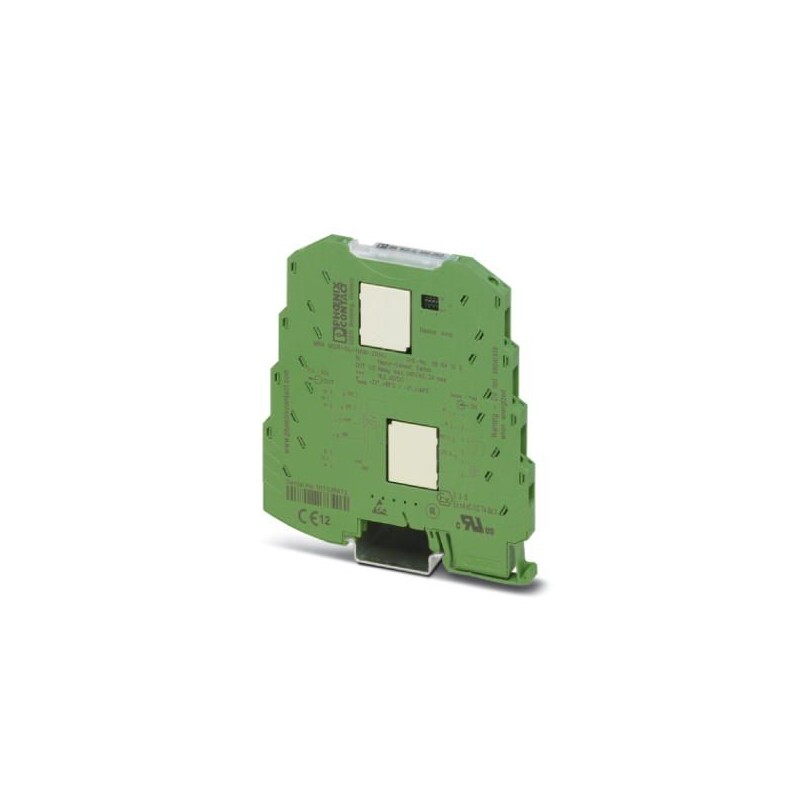

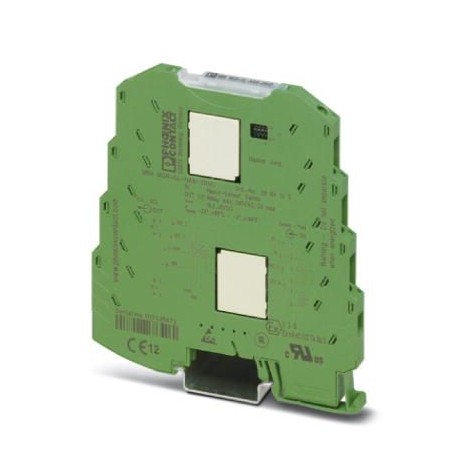

MINI MCR-SL-NAM-2RNO 2864105 PHOENIX CONTACT Ripetitore di contatti
MINI MCR-SL-NAM-2RNO
2864105
PHOENIX_CONTACT
Ripetitore di contatti
Amplificatore di connessione NAMUR configurabile per rilevatori di prossimità, contatti di commutazione a potenziale zero e resistorizzati. 2 contatti aperti sul lato di uscita, con collegamento a vite
sensori > Amplificatore di commutazione NAMUR
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2864105 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1241 - |
| Pagina catalogo | Pagina 112 (C_7_2015) |
| GTIN | 4046356046459 |
| Peso per pezzo (confezione esclusa) | 71,200 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza massima | ≤ 2000 m |
Alimentazione
| Denominazione | Alimentazione |
|---|---|
| Tensione nominale | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715) |
| Max. corrente assorbita | < 25 mA |
| Potenza assorbita | < 600 mW |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 12 mm |
| Filettatura | M3 |
Generalità
| Numero di canali | 1 |
|---|---|
| Segnalazione stato | LED rosso (segnalazioni di errore) |
| LED giallo (segnalazioni stato relè) | |
| Isolamento galvanico | Isolamento rinforzato secondo EN 61010-1 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 150 V AC (Ingresso / uscite relè (isolamento rinforzato)) |
| Tensione di prova ingresso/uscita/alimentazione | 1,5 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
| Colore | verde |
| Materiale custodia | PBT |
| Posizione d'installazione | a scelta |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA / Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Certificato per la navigazione | DNV GL TAA00000N1 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dati EMC
| Denominazione | Campi elettromagnetici ad alta frequenza |
|---|---|
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Criterio di valutazione | A |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Attacco a norma | CUL |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Norme/Disposizioni | EN 61000-4-4 |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
| Isolamento galvanico | Isolamento rinforzato secondo EN 61010-1 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA / Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
| Caratteristica | Valore |
|---|---|
| tipo di alimentazione elettrica (EF001469) | altro |
| tensione di alimentazione nominale DC (EF007078) | 19.2 V |
| numero di ingressi secondo NAMUR (EF006886) | 1 |
| numero di ingressi, a potenziale zero (EF006887) | 1 |
| tensione di commutazione (EF003586) | 250 V |
| numero di canali (EF000259) | 1 |
| numero di circuiti d'uscita relè contatto di chiusura (EF006992) | 2 |
| numero di circuiti d'uscita relè contatto invertitore (EF006993) | 0 |
| numero di circuiti d'uscita transistor a potenziale zero (EF006997) | 0 |
| numero di circuiti d'uscita transistor pnp (EF006996) | 0 |
| numero di circuiti d'uscita transistor npn (EF006995) | 0 |
| numero di circuiti d'uscita transistor antivalente (EF006994) | 0 |
| numero di circuiti d'uscita accoppiatore ottico (EF006991) | 0 |
| uscita di segnalazione guasti (EF007499) | No |
| a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) | No |
| separazione galvanica tra gli ingressi (EF007224) | No |
| separazione galvanica tra ingresso e uscita (EF007223) | Sì |
| separazione galvanica tra uscita e uscita (EF007222) | Sì |
| separazione galvanica tra tensione di alimentazione e tutti gli altri circuiti (EF007225) | Sì |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 93.1 mm |
| assorbimento di potenza (EF000346) | 0.6 W |
| temperatura d'esercizio (EF002393) | -20 °C |
| forma dell'apparecchio (EF007276) | apparecchio da incasso |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| modo di montaggio (EF000003) | altro |
| profondità (EF000049) | 101.2 mm |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2864105-MINI MCR-SL-NAM-2RNO | 134 Kbytes |
|
