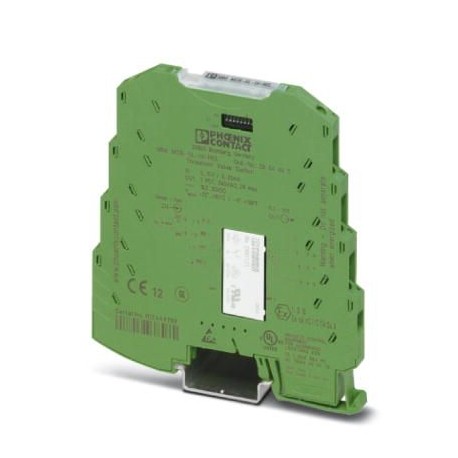

MINI MCR-SL-UI-REL 2864480 PHOENIX CONTACT Soglie di allarme
MINI MCR-SL-UI-REL
2864480
PHOENIX_CONTACT
Soglie di allarme
Interruttore di finecorsa, con isteresi e tempo di ritardo regolabili, con collegamento a vite
sensori > amplificatore di isolamento
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2864480 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1243 - |
| Pagina catalogo | Pagina 113 (C_7_2015) |
| GTIN | 4017918974879 |
| Peso per pezzo (confezione esclusa) | 70,900 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'ingresso
| Numero ingressi | 1 |
|---|---|
| Segnale d'ingresso, tensione | 0 V ... 10 V |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| Corrente in ingresso max. | 30 V |
| 100 mA | |
| Resistenza d'ingresso ingresso tensione | > 100 kΩ |
| Resistenza d'ingresso ingresso corrente | 50 Ω |
Uscita di commutazione
| Denominazione uscita | Uscita relè |
|---|---|
| Esecuzione dei contatti | 1 di scambio |
| Materiale dei contatti | AgSnO2, dorato a spessore |
| Max. tensione commutabile | 250 V AC |
| 240 V AC (UL) | |
| Corrente di carico permanente | 2 A |
| Campo di regolazione del ritardo di risposta | 0 s ... 10 s (0 s; 1 s; 2 s; 3 s; 4 s; 6 s; 8 s; 10 s) |
| Isteresi interna | 0,1 %; 1 %; 2,5 %; 5 % |
Alimentazione
| Tensione nominale | 24 V DC ±15 % |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715) |
| Max. corrente assorbita | < 14 mA (con 24 V DC) |
| Potenza assorbita | < 330 mW (con 24 V DC) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 12 mm |
| Filettatura | M3 |
Generalità
| Numero di canali | 1 |
|---|---|
| Coefficiente termico massimo | < 0,02 %/K |
| Precisione punto di inserzione | < 0,05 % |
| Isolamento galvanico | Isolamento base a norma EN 61010 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 50 V AC/DC |
| Tensione di prova ingresso/alimentazione | 1,5 kV AC (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
| Colore | verde |
| Materiale custodia | PBT |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Per il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715. |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T5 |
| UL, USA / Canada | UL 508 Recognized |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC T5 Gc |
| GL | GL EMC 2 D |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dati EMC
| Denominazione | Campi elettromagnetici ad alta frequenza |
|---|---|
| Norme/Disposizioni | EN 61000-4-3 |
| Difformità tipica dal valore finale del campo di misura | 5 % |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Difformità tipica dal valore finale del campo di misura | 5 % |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Difformità tipica dal valore finale del campo di misura | 5 % |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Isolamento galvanico | Isolamento base a norma EN 61010 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T5 |
| UL, USA / Canada | UL 508 Recognized |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC T5 Gc |
| GL | GL EMC 2 D |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di alimentazione elettrica (EF001469) | altro |
| tensione di alimentazione nominale DC (EF007078) | 19.2 V |
| numero di zone d'ingresso -60 mV ... +60 mV (EF006927) | 0 |
| numero di zone d'ingresso -100 mV ... +100 mV (EF006912) | 0 |
| numero di zone d'ingresso -300 mV ... +300 mV (EF006920) | 0 |
| numero di zone d'ingresso -500 mV ... +500 mV (EF006926) | 0 |
| numero di zone d'ingresso -1 V ... +1 V (EF006906) | 0 |
| numero di zone d'ingresso -2 V ... +2 V (EF006913) | 0 |
| numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) | 0 |
| numero di zone d'ingresso -5 V ... +5 V (EF006923) | 0 |
| numero di zone d'ingresso -10 V ... +10 V (EF006909) | 0 |
| numero di zone d'ingresso -20 V ... +20 V (EF006917) | 0 |
| numero di zone d'ingresso 0 mV ... 60 mV (EF006905) | 0 |
| numero di zone d'ingresso 0 mV ... 100 mV (EF006893) | 0 |
| numero di zone d'ingresso 0 mV ... 200 mV (EF006898) | 0 |
| numero di zone d'ingresso 0 mV ... 300 mV (EF006901) | 0 |
| numero di zone d'ingresso 0 mV ... 500 mV (EF006904) | 0 |
| numero di zone d'ingresso 0 V ... 1 V (EF006890) | 0 |
| numero di zone d'ingresso 0 V ... 2 V (EF006894) | 0 |
| numero di zone d'ingresso 0 V ... 2.5 V (EF006895) | 0 |
| numero di zone d'ingresso 0 V ... 5 V (EF006903) | 0 |
| numero di zone d'ingresso 0 V ... 10 V (EF006892) | 1 |
| numero di zone d'ingresso 0 V ... 20 V (EF006897) | 0 |
| numero di zone d'ingresso 0 V ... 24 V (EF006899) | 0 |
| numero di zone d'ingresso 0 V ... 30 V (EF006900) | 0 |
| numero di zone d'ingresso 1 V ... 5 V (EF006907) | 0 |
| numero di zone d'ingresso 2 V ... 10 V (EF006914) | 0 |
| numero di zone d'ingresso +5 V ... -5 V (EF006889) | 0 |
| numero di zone d'ingresso +10 V ... -10 V (EF006888) | 0 |
| numero di zone d'ingresso 5 V ... 0 V (EF006924) | 0 |
| numero di zone d'ingresso 5 V ... 1 V (EF006925) | 0 |
| numero di zone d'ingresso 10 V ... 0 V (EF006910) | 0 |
| numero di zone d'ingresso 10 V ... 2 V (EF006911) | 0 |
| numero di zone d'ingresso 0 mA ... 5 mA (EF006902) | 0 |
| numero di zone d'ingresso 0 mA ... 10 mA (EF006891) | 0 |
| numero di zone d'ingresso 0 mA ... 20 mA (EF006896) | 1 |
| numero di zone d'ingresso 4 mA ... 20 mA (EF006921) | 0 |
| numero di zone d'ingresso -5 mA ... +5 mA (EF006922) | 0 |
| numero di zone d'ingresso -10 mA ... +10 mA (EF006908) | 0 |
| numero di zone d'ingresso -20 mA ... +20 mA (EF006916) | 0 |
| numero di zone d'ingresso 20 mA ... 0 mA (EF006918) | 0 |
| numero di zone d'ingresso 20 mA ... 4 mA (EF006919) | 0 |
| numero di zone d'uscita -60 mV ... +60 mV (EF006880) | 0 |
| numero di zone d'uscita -100 mV ... +100 mV (EF006865) | 0 |
| numero di zone d'uscita -300 mV ... +300 mV (EF006873) | 0 |
| numero di zone d'uscita -500 mV ... +500 mV (EF006879) | 0 |
| numero di zone d'uscita -1 V ... +1 V (EF006859) | 0 |
| numero di zone d'uscita -2 V ... +2 V (EF006866) | 0 |
| numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) | 0 |
| numero di zone d'uscita -5 V ... +5 V (EF006876) | 0 |
| numero di zone d'uscita -10 V ... +10 V (EF006862) | 0 |
| numero di zone d'uscita -20 V ... +20 V (EF006870) | 0 |
| numero di zone d'uscita 0 mV ... 60 mV (EF006858) | 0 |
| numero di zone d'uscita 0 mV ... 100 mV (EF006846) | 0 |
| numero di zone d'uscita 0 mV ... 200 mV (EF006851) | 0 |
| numero di zone d'uscita 0 mV ... 300 mV (EF006854) | 0 |
| numero di zone d'uscita 0 mV ... 500 mV (EF006857) | 0 |
| numero di zone d'uscita 0 V ... 1 V (EF006843) | 0 |
| numero di zone d'uscita 0 V ... 2 V (EF006847) | 0 |
| numero di zone d'uscita 0 V ... 2.5 V (EF006848) | 0 |
| numero di zone d'uscita 0 V ... 5 V (EF006856) | 0 |
| numero di zone d'uscita 0 V ... 10 V (EF006845) | 0 |
| numero di zone d'uscita 0 V ... 20 V (EF006850) | 0 |
| numero di zone d'uscita 0 V ... 24 V (EF006852) | 0 |
| numero di zone d'uscita 0 V ... 30 V (EF006853) | 0 |
| numero di zone d'uscita 1 V ... 5 V (EF006860) | 0 |
| numero di zone d'uscita 2 V ... 10 V (EF006867) | 0 |
| numero di zone d'uscita +5 V ... -5 V (EF006842) | 0 |
| numero di zone d'uscita +10 V ... -10 V (EF006841) | 0 |
| numero di zone d'uscita 5 V ... 0 V (EF006877) | 0 |
| numero di zone d'uscita 5 V ... 1 V (EF006878) | 0 |
| numero di zone d'uscita 10 V ... 0 V (EF006863) | 0 |
| numero di zone d'uscita 10 V ... 2 V (EF006864) | 0 |
| numero di zone d'uscita 0 mA ... 5 mA (EF006855) | 0 |
| numero di zone d'uscita 0 mA ... 10 mA (EF006844) | 0 |
| numero di zone d'uscita 0 mA ... 20 mA (EF006849) | 0 |
| numero di zone d'uscita 4 mA ... 20 mA (EF006874) | 0 |
| numero di zone d'uscita -5 mA ... +5 mA (EF006875) | 0 |
| numero di zone d'uscita -10 mA ... +10 mA (EF006861) | 0 |
| numero di zone d'uscita -20 mA ... +20 mA (EF006869) | 0 |
| numero di zone d'uscita 20 mA ... 0 mA (EF006871) | 0 |
| numero di zone d'uscita 20 mA ... 4 mA (EF006872) | 0 |
| numero di canali (EF000259) | 1 |
| uscita di segnalazione guasti (EF007499) | No |
| a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) | No |
| separazione galvanica tra gli ingressi (EF007224) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| altezza (EF000040) | 93.1 mm |
| larghezza (EF000008) | 6.2 mm |
| profondità (EF000049) | 101.2 mm |
| assorbimento di potenza (EF000346) | 0.33 W |
| temperatura d'esercizio (EF002393) | -20 °C |
| deriva di temperatura (EF007507) | 0.02 %/K |
| forma dell'apparecchio (EF007276) | apparecchio da incasso |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| modo di montaggio (EF000003) | fissaggio a scatto guida portante |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2864480-MINI MCR-SL-UI-REL | 136 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
