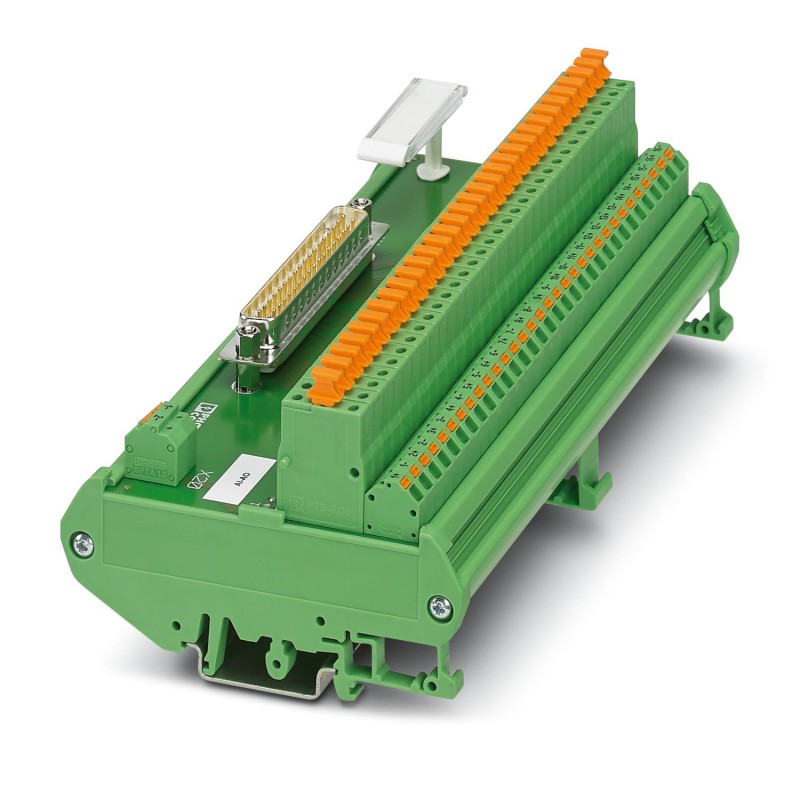

UM- D37SUB/M/HC3/AIO/SP-MT 1029566 PHOENIX CONTACT Modulo d’interfaccia
UM-D37SUB/M/HC3/AIO/SP-MT
1029566
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo d’interfaccia
Modulo a 16 canali per schede Honeywell C300. Il modulo viene attivato sul lato di controllo tramite D-SUB a 37 poli. Sul lato di uscita è disponibile un collegamento a molla (1+, 1-,... 16+,16-) con interruzione della lama. Larghezza del modulo: 254 mm
Modulo a 16 canali per moduli Honeywell C300. Il modulo viene gestito sul lato controllore mediante D-SUB da 37 poli. Sul lato campo è disponibile una connessione a molla (1+, 1-,...16+,16-) con sezionatore a coltello. Larghezza modulo: 254 mm
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo di interfaccia |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento: Distanze in aria e linee di fuga | |
| isolamento | Isolamento funzionale |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Tensione di esercizio (DC) | ≤ 30 V DC |
| Corrente (per derivazione) | ≤ 0,1 A |
| Distanze in aria e linee di fuga | |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV (1,2 / 50 μs) |
| Controllore supportato HONEYWELL Experion PKS C300/C-Series | |
| Scheda I/O adatta | TDIL01 (non-redundant) |
| TDIL11 (redundant) | |
| TDOB01 (non-redundant) | |
| TDOB11 (redundant) | |
| TAIX01 (non-redundant) | |
| TAIX11 (redundant) | |
| TAOX01 (non-redundant) | |
| TAOX11 (redundant) | |
| Collegamento 1 (livello di controllo) | |
| Attacco a norma | IEC 60807-2 |
| Collegamento | Connettore maschio D-SUB |
| Filettatura | UNC 4-40 |
| Numero collegamenti | 1 |
| Numero di poli | 37 |
| Cicli di manovra | > 500 |
| Passo | 2,77 mm |
| Collegamento 2 (livello di campo) | |
| Collegamento | Connessione a molla Push-in |
| Lunghezza di spelatura | 10 mm |
| Numero collegamenti | 1 |
| Numero di poli | 34 |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento) | |
| 0,25 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| Sezione conduttore AWG | 24 ... 16 |
| Passo | 5,08 mm |
| Indicazione di stato disponibile | No |
| Dimensioni articolo | |
| Larghezza | 168,3 mm |
| Altezza | 89,6 mm |
| Profondità | 65,59 mm |
| Condizioni ambientali | |
| Grado di protezione (Modulo) | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Posizione elevata | ≤ 2000 m |
| UKCA | |
| Certificato | Conformità UKCA |
| Distanze in aria e linee di fuga | |
| Norme/Disposizioni | EN IEC 60664-1 |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
