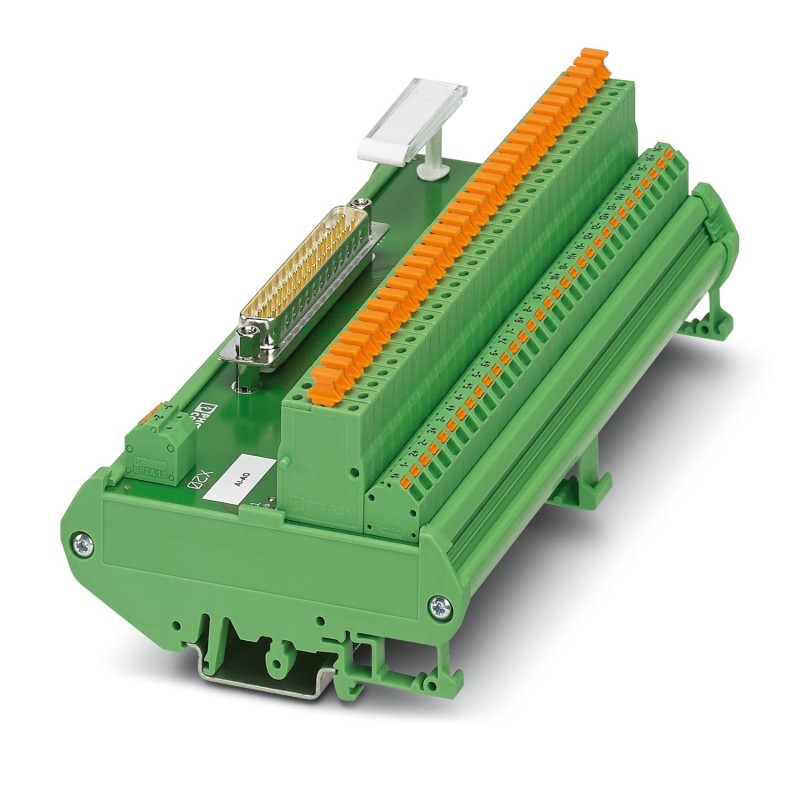

UM- D37SUB/M/HC3/AIO/SP-MT 1029566 PHOENIX CONTACT Module interface
UM-D37SUB/M/HC3/AIO/SP-MT
1029566
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module interface
Module 16 canaux pour cartes Honeywell C300. Le module est activé du côté de la commande via un D-SUB à 37 pôles. Une connexion à ressort (1+, 1-,... est disponible côté sortie 16+,16-) avec interruption de lame. Largeur du module : 254 mm
Module à 16 canaux pour modules Honeywell C300. Le module est piloté côté commande via D-SUB 37 pôles. Un raccordement à ressort (1+, 1-,...16+,16-) avec sectionnement par couteau est disponible côté terrain. Largeur de module : 254 mm
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Module de transmission |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite | |
| Isolant | Isolation fonctionnelle |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension de service (DC) | ≤ 30 V DC |
| Courant (par branche) | ≤ 0,1 A |
| Distances dans l'air et lignes de fuite | |
| Tension d'isolement assignée | 50 V |
| Tension de tenue aux chocs assignée | 0,5 kV (1,2 / 50 μs) |
| Automate pris en charge HONEYWELL Experion PKS C300/C-Series | |
| Carte E/S adaptée | TDIL01 (non-redundant) |
| TDIL11 (redundant) | |
| TDOB01 (non-redundant) | |
| TDOB11 (redundant) | |
| TAIX01 (non-redundant) | |
| TAIX11 (redundant) | |
| TAOX01 (non-redundant) | |
| TAOX11 (redundant) | |
| Raccordement 1 (niveau de commande) | |
| Connexion selon la norme | CEI 60807-2 |
| Type de raccordement | Connecteur mâle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 37 |
| Cycles d'enfichage | > 500 |
| Pas | 2,77 mm |
| Raccordement 2 (niveau terrain) | |
| Type de raccordement | Raccordement à ressort Push-in |
| Longueur à dénuder | 10 mm |
| Nombre de connexions | 1 |
| Nombre de pôles | 34 |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,25 mm² ... 1,5 mm² (Embout avec cône isolant en plastique) | |
| Section conduct. AWG | 24 ... 16 |
| Pas | 5,08 mm |
| Présence d'un affichage d'état | Non |
| Dimensions de l'article | |
| Largeur | 168,3 mm |
| Hauteur | 89,6 mm |
| Profondeur | 65,59 mm |
| Conditions ambiantes | |
| Indice de protection (Module) | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| UKCA | |
| Certificat | Conformité UKCA |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | EN IEC 60664-1 |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
