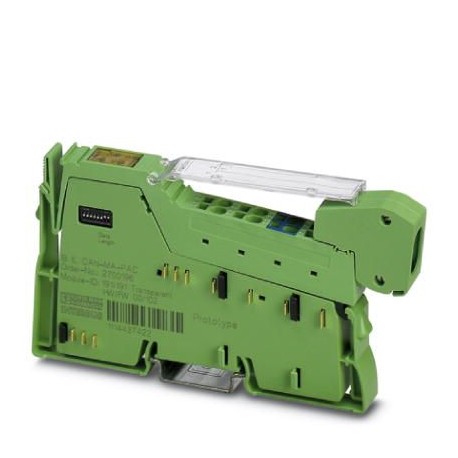

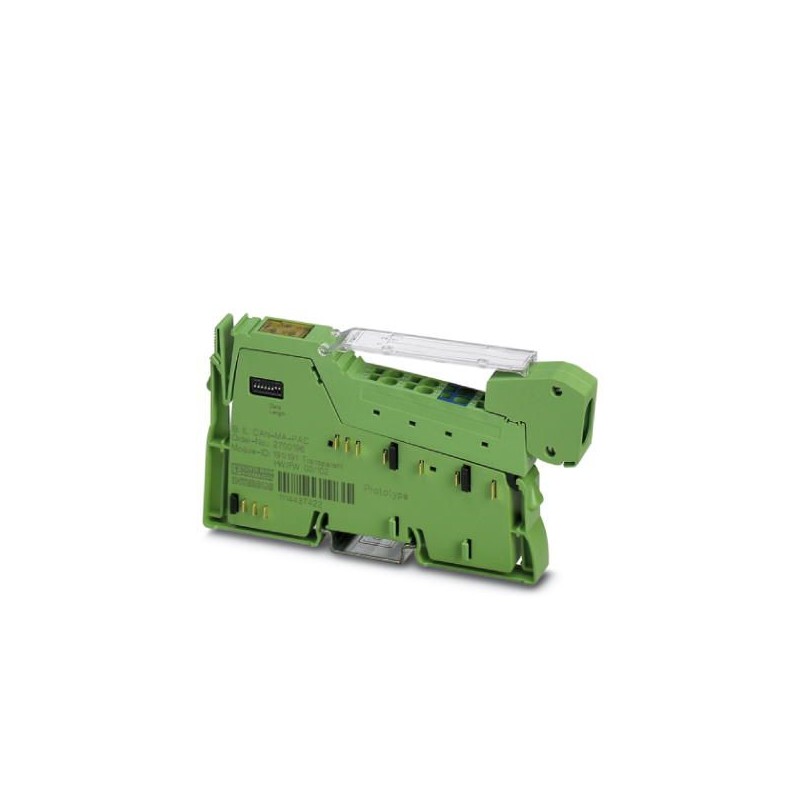

IB IL CAN-MA-XC-PAC 2701160 PHOENIX CONTACT Modulo funzionale Inline
IB IL CAN-MA-XC-PAC
2701160
PHOENIX_CONTACT
Modulo funzionale Inline
Modulo funzionale inline, variante per condizioni estreme, per il collegamento del sistema CAN-bus, completo di accessori (connettore e superficie di marcatura)
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701160 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI153 - |
| Pagina catalogo | Pagina 176 (C_6_2017) |
| GTIN | 4046356713856 |
| Peso per pezzo (confezione esclusa) | 108,700 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dati di collegamento
| Denominazione | Connettore Inline |
|---|---|
| Collegamento | Connessione a molla |
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | Bus locale Axioline F |
|---|---|
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 500 kBit/s |
| Interfaccia | CAN-Bus |
| Collegamento | Connettore schermato Inline |
| Numero di canali | 1 |
| Protocolli | CAN |
| Interfaccia | CAN-Bus |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 110 mA |
| max. 115 mA | |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 10 mA |
| max. 12 mA | |
| Potenza assorbita | tip. 1,06 W |
Separazione del potenziale
| Test di verifica | Alimentazione 24 V UM, bus, logica/interfaccia CAN 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 24 V UM, bus, logica/terra funzionale 500 V AC 50 Hz 1 min. | |
| Interfaccia CAN/terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027242205eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701160-IB IL CAN-MA-XC-PAC | 125 Kbytes |
|
