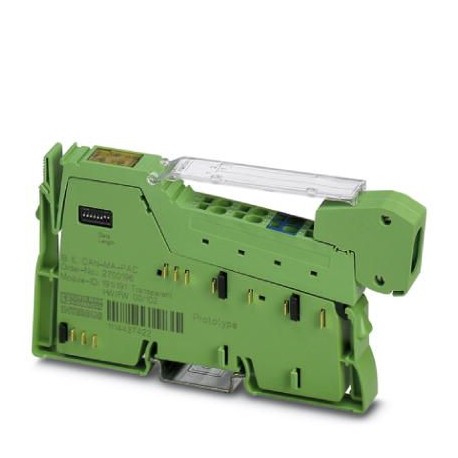

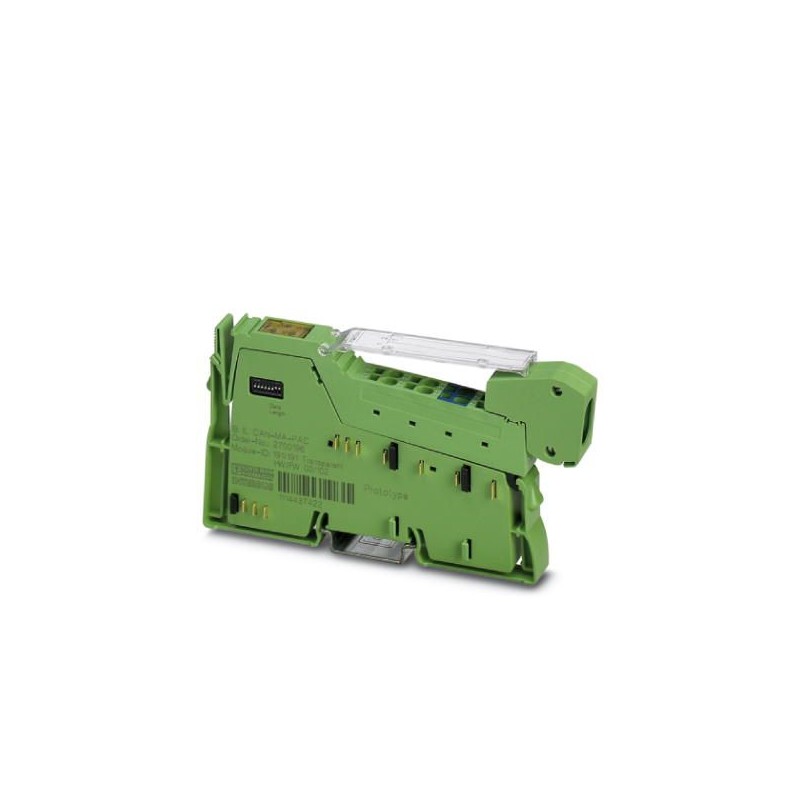

IB IL CAN-MA-XC-PAC 2701160 PHOENIX CONTACT Borne funcional Inline
IB IL CAN-MA-XC-PAC
2701160
PHOENIX_CONTACT
Módulo de función Inline, variante para condiciones extremas, para la conexión del sistema CAN-bus, completo con accesorios (conector y superficie de rotulación)
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2701160 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI153 - |
| Página del catálogo | Página 176 (C_6_2017) |
| EAN | 4046356713856 |
| Peso por unidad (sin incluir el embalaje) | 108,700 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Datos de conexión
| Denominación | Conectores Inline |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido mín. | 0,08 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,08 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C (Estándar) |
|---|---|
| -40 °C ... 70 °C (Ampliado, véase el capítulo "Prueba satisfactoria: uso en condiciones ambientales extremas" de la hoja de características.) | |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Índice de protección | IP20 |
Interfaces
| Denominación | Bus local Axioline F |
|---|---|
| Tipo de conexión | Módulo de zócalo de bus |
| Velocidad de transmisión | 500 kBit/s |
| Interfaz | Bus CAN |
| Tipo de conexión | Conector apantallado Inline |
| Número de canales | 1 |
| Protocolos soportados | CAN |
| Interfaz | Bus CAN |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 110 mA |
| máx. 115 mA | |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 10 mA |
| máx. 12 mA | |
| Consumo de potencia | típ. 1,06 W |
Separación de potencial
| Trayecto de comprobación | Alimentación 24 V UM, bus, lógica / interfaz CAN 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación 24 V UM, bus, lógica / tierra funcional 500 V AC 50 Hz 1 min. | |
| Interfaz CAN / tierra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027242205eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701160-IB IL CAN-MA-XC-PAC | 125 Kbytes |
|
