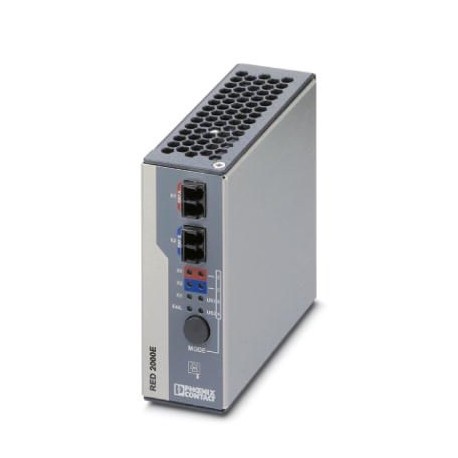

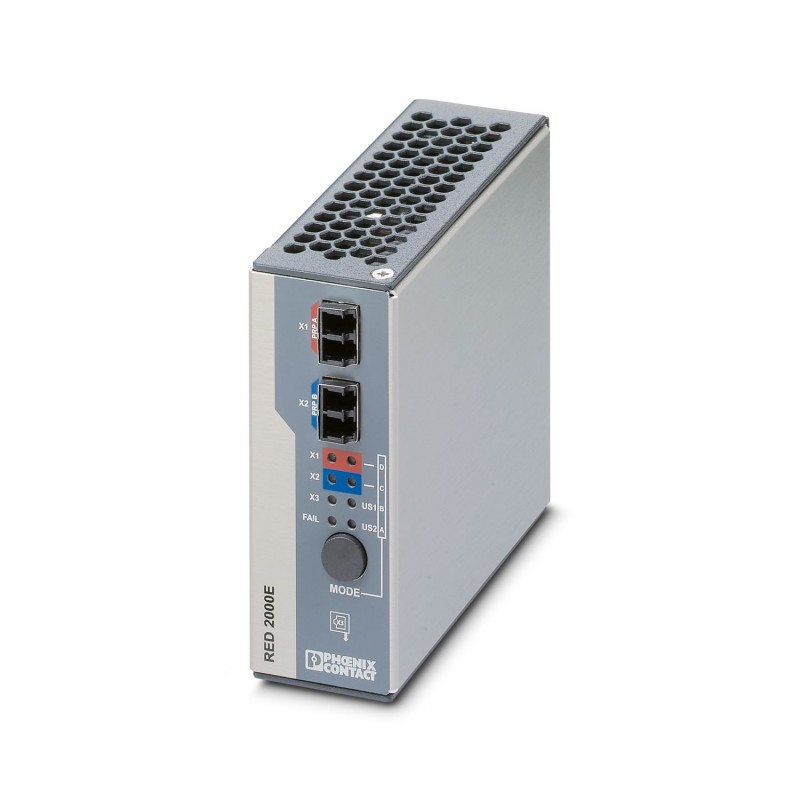

FL RED 2001E PRP 2LC 2701864 PHOENIX CONTACT Modulo di ridondanza
FL RED 2001E PRP 2LC
2701864
PHOENIX_CONTACT
Modulo di ridondanza
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701864 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNN143 - |
| Pagina catalogo | Pagina 430 (C_6_2017) |
| GTIN | 4046356867450 |
| Peso per pezzo (confezione esclusa) | 444,000 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -45 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (3500 m NN) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (3500 m NN) |
Interfacce
| Interfaccia 1 | Ethernet (RJ45) |
|---|---|
| Numero porte | 1 (Porta RJ45) |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Fisica di trasmissione | Rame |
| Velocità di trasmissione | 10/100 MBit/s |
| Lunghezza di trasmissione | 100 m (per segmento) |
| Controllo del flusso dati/protocollo | IEC 61850-3, IEEE 1613 |
| Interfaccia 2 | FO Ethernet |
| Numero porte | 2 (LC Multimode) |
| Fisica di trasmissione | in fibra multimodale |
| Velocità di trasmissione | 100 MBit/s (full duplex) |
| Lunghezza di trasmissione | 2 km (per segmento) |
Funzione
| Funzionalità di base | Modulo di ridondanza Ethernet per il protocollo di ridondanza in parallelo |
|---|---|
| Ridondanza | PRP (Parallel Redundancy Protocol) |
| Indicazioni di stato e di diagnostica | LED: US1, US2(tensione di alimentazione ridondante), Link e Activity per porta |
Tensione di alimentazione
| Tensione di alimentazione | 24 V DC (ridondante) |
|---|---|
| 48 V DC (ridondante) | |
| Ripple residuo | 3,6 VSS(entro il campo di tensione ammissibile) |
| Range tensione di alimentazione | 18 V DC ... 58 V DC |
| Corrente assorbita tipica | 250 mA (con US= 24 V DC) |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.119170404eCl@ss 4.024010504eCl@ss 4.124010504eCl@ss 5.019030101eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170101eCl@ss 8.019170101eCl@ss 9.019170101
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701864-FL RED 2001E PRP 2LC | 110 Kbytes |
|
