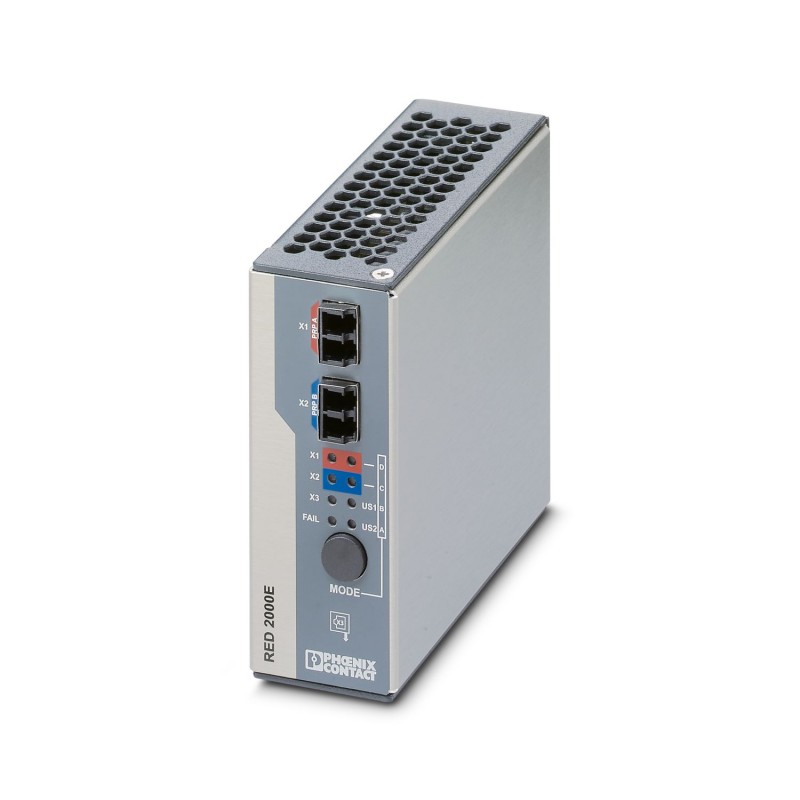

FL RED 2001E PRP 2LC 2701864 PHOENIX CONTACT Module pour redondance
FL RED 2001E PRP 2LC
2701864
PHOENIX_CONTACT
Module pour redondance
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2701864 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 430 (C-6-2017) |
| GTIN | 4046356867450 |
| Poids par pièce (hors emballage) | 0,444 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -45 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (altitude 3000 mètres) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (altitude 3000 mètres) |
Interfaces
| Interface 1 | Ethernet (RJ45) |
|---|---|
| Nombre de ports | 1 (Port RJ45) |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Physique de transmission | Cuivre |
| Vitesse de transmission | 10/100 MBit/s |
| Distance de transmission | 100 m (par segment) |
| Contrôle du flux de données / protocoles | CEI 61850-3, IEEE 1613 |
| Interface 2 | Ethernet F.O. |
| Nombre de ports | 2 (Multimode LC) |
| Physique de transmission | Fibre de verre multi-mode |
| Vitesse de transmission | 100 MBit/s (duplex intégral) |
| Distance de transmission | 2 km (par segment) |
Fonction
| Fonctionnalité de base | Module de redondance Ethernet pour le protocole de redondance parallèle |
|---|---|
| Redondance | PRP (Parallel Redundancy Protocol) |
| Indicateurs d'état et de diagnostic | LED : US1, US2(alimentation redondante), Link et Activity pour chaque port |
Tension d'alimentation
| Tension d'alimentation | 24 V DC (redondante) |
|---|---|
| 48 V DC (redondante) | |
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Plage de tension d'alimentation | 18 V DC ... 58 V DC |
| Courant absorbé typique | 250 mA (pour US= 24 V DC) |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 61000-6-4 |
| Immunité | CEI 61850-3, IEEE 1613, EN 61000-6-2 : 2005 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119170404eCl@ss 4.024010504eCl@ss 4.124010504eCl@ss 5.019030101eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170101eCl@ss 8.019170101eCl@ss 9.019170101
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701864-FL RED 2001E PRP 2LC | 110 Kbytes |
|
