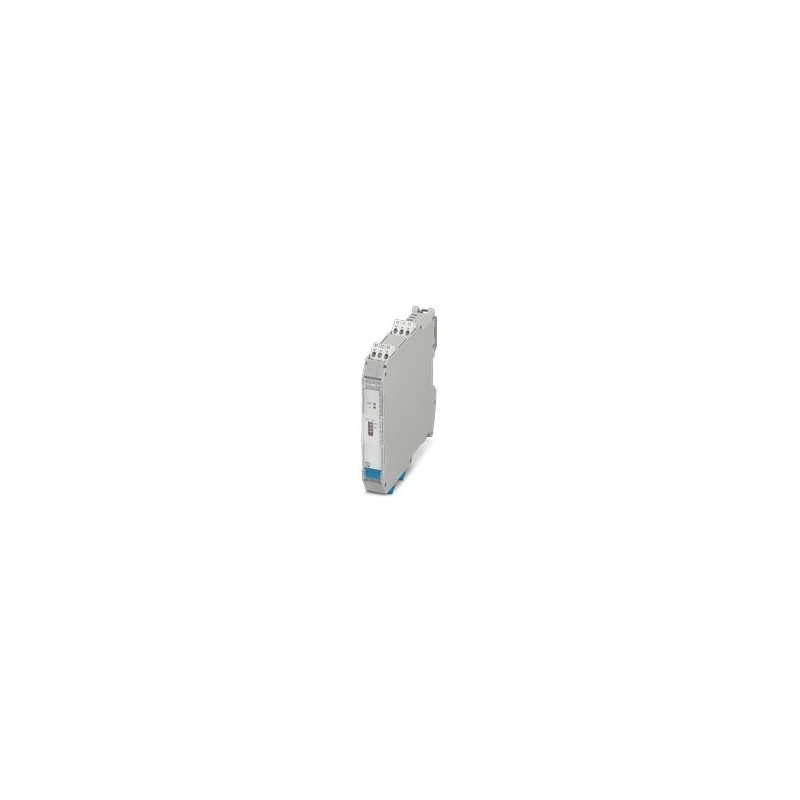

MACX MCR-EX-AP-RTD-RTD 1291894 PHOENIX CONTACT Il trasformatore isolante di resistenza Ex i viene utilizzato..
MACX MCR-EX-AP-RTD-RTD
1291894
PHOENIX_CONTACT
Il trasformatore isolante di resistenza Ex i viene utilizzato per il servizio a sicurezza intrinseca di resistori di calore Pt 100 nella tecnologia di 2, 3 o 4 conduttori e trasmettitori di resistenza. I valori misurati all'ingresso Ex i vengono trasmessi 1:1 all'uscita non Ex i. Configurazione standard, separazione a 3 vie, collegamento a vite
Ex i, Resistance Isolating Transformer viene utilizzato per il servizio a sicurezza intrinseca delle termoresistenze Pt 100 nella tecnologia dei conduttori e dei trasmettitori a 2, 3 o 4 resistenze. I valori misurati all'ingresso Ex i vengono trasmessi 1:1 all'uscita all'ingresso non Ex i. Separazione a 3 vie, collegamento a vite
Ex i-Trasformatore di isolamento a resistenza per il funzionamento a sicurezza intrinseca di termoresistenze Pt 100 nella tecnologia a 2, 3 o 4 conduttori e altri trasduttori di resistenza. I valori misurati sull'ingresso Ex i vengono trasmessi 1:1 all'uscita non Ex i. Configurazione standard, Separazione a 3 vie, Connessione a vite
sensori > Trasmettitore di temperatura
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Precisione, dati tipici in % dell'intervallo di misurazione base a UN, 23 °C |
| Note generali | Le condizioni di installazione influiscono sulla temperatura ambiente. Osservare le "Istruzioni di installazione del quadro elettrico". |
| Note generali | Impostazione del sensore mediante DIP switch |
| Note generali | Impostazione allineamento a 2 conduttori mediante DIP switch ADJ |
| Tipo di prodotto | Convertitore per sensore di temperatura |
| Famiglia di prodotti | MACX Analog |
| Numero di canali | 1 |
| Numero di canali | 1 |
| Isolamento galvanico | Separazione a 3 vie |
| Comportamento di trasmissione del segnale | In = Out |
| Coefficiente termico tipico | ≤ 0,1 % (10 K) |
| Protezione contro inversione polarità | sì |
| Isolamento galvanico Ingresso/uscita IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Isolamento galvanico Ingresso/uscita di segnalazione errori IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Isolamento galvanico Ingresso/Interfaccia di configurazione IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Isolamento galvanico Uscita 1/uscita 2 | |
| Tensione di prova | 350 V (50 Hz, 60 s) |
| Isolamento galvanico Uscita/alimentazione | |
| Tensione di prova | 350 V (50 Hz, 60 s) |
| Isolamento galvanico Uscita/Interfaccia di configurazione | |
| Tensione di prova | 350 V (50 Hz, 60 s) |
| Isolamento galvanico Uscita/Alimentazione/Uscita di segnalazione errori | |
| Tensione di prova | 350 V (50 Hz, 60 s) |
| Alimentazione | |
| Tensione nominale | 24 V DC |
| Range tensione di alimentazione | 18 V ... 31,2 V |
| Potenza dissipata | ≤ 600 mW |
| Potenza assorbita | ≤ 650 mW |
| Misurare | |
| Descrizione dell'ingresso | a sicurezza intrinseca |
| Tipi di sensori utilizzabili (RTD) | Pt 100 |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Intervallo di resistenza lineare | 18 Ω ... 391 Ω (Pt 100) |
| Resistenza max. consentita del cavo | ≤ 50 Ω (per ogni filo, connessione a 2 conduttori) |
| ≤ 100 Ω (per ogni filo, connessione a 3 o a 4 conduttori) | |
| Analogico: Termoresistenze | |
| Segnale d'uscita Tensione | 2 V DC (Tensione nominale) |
| Segnale d'uscita Corrente | 5 mA (Corrente nominale) |
| Segnale d'uscita Resistenza | 400 Ω |
| Segnale d'uscita Campo di resistenza | 18 Ω ... 391 Ω (Pt 100) |
| Tempo di risposta (settling time) | < 10 ms (10 % ... 90 %, funzionamento Multiplexer) |
| Ambito di regolazione | < 1 s (Ingresso/uscita) |
| Corrente di alimentazione sensori | 200 µA ... 5 mA |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Segnalare: Uscita di segnalazione errori | |
| Max. tensione commutabile | 30 V |
| Max. corrente d'inserzione | 100 mA |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Installazione Ex (EPL) | Gc |
| Circuiti Ex i (EPL) | Ga |
| Da | |
| Ma | |
| Dati tecnici di sicurezza | |
| Induttanza interna max. Li | trascurabile |
| Capacità interna max. Ci | trascurabile |
| Max. tensione d’uscita Uo | 6,5 V |
| Max. corrente in uscita Io | 16,5 mA |
| Max. potenza in uscita Po | 27 mW |
| Tensione massima di sicurezza Um | 253 V AC |
| IIA (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co | 900 mH / 1000 µF |
| IIB/IIIC (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co | 450 mH / 570 µF |
| IIC (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co | 120 mH / 25 µF |
| I (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co | 1000 mH / 1000 µF |
| IIB/IIIC (circuito di corrente misto): Max. induttività esterna Lo/ Max. capacità esterna Co | 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF |
| IIC (circuito di corrente misto): Max. induttività esterna Lo/ Max. capacità esterna Co | 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF |
| Segnalazione stato | LED verde (tensione di alimentazione) |
| LED rosso (guasto linea) |
| Disegno quotato |  |
| Larghezza | 17,5 mm |
| Altezza | 112,5 mm |
| Profondità | 113,7 mm |
| Profondità NS 35/7,5 | 114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | poliammide (PA 6,6) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (Morsetti) |
| IP30 (Custodia) | |
| Temperatura ambiente (esercizio) | -20 °C ... 70 °C (Dispositivo singolo: posizione di installazione a piacere) |
| -20 °C ... 60 °C (Montaggio in gruppo: guida DIN verticale senza circolazione dell'aria) | |
| -20 °C ... 65 °C (Montaggio in gruppo: guida DIN verticale con circolazione dell'aria) | |
| -20 °C ... 65 °C (Montaggio in gruppo: guida DIN orizzontale senza circolazione dell'aria) | |
| -20 °C ... 70 °C (Montaggio in gruppo: guida DIN orizzontale con circolazione dell'aria) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | ≤ 95 % (senza condensa) |
| ATEX | |
| Siglatura | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | |
| Siglatura | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Compatibilità elettromagnetica | Collaudato secondo le seguenti norme e prescrizioni: EN 61326-1 Uso in ambiente industriale, NAMUR NE 21 |
| Isolamento galvanico | Separazione a 3 vie |
| Tipo di montaggio | NS 35/15, NS 35/7,5 |
| Posizione d'installazione | verticale, orizzontale |
| Caratteristica | Valore |
|---|---|
| uscita analogica 0 V ... 2 V (EF009886) | No |
| uscita analogica 0 V ... 5 V (EF009887) | No |
| uscita analogica 0 V ... 10 V (EF006807) | No |
| uscita analogica 2 V ... 10 V (EF009888) | No |
| con uscita di commutazione (EF005225) | No |
| temperatura ambiente (EF002386) | 70 °C |
| peso (EF000167) | 0.2029 kg |
