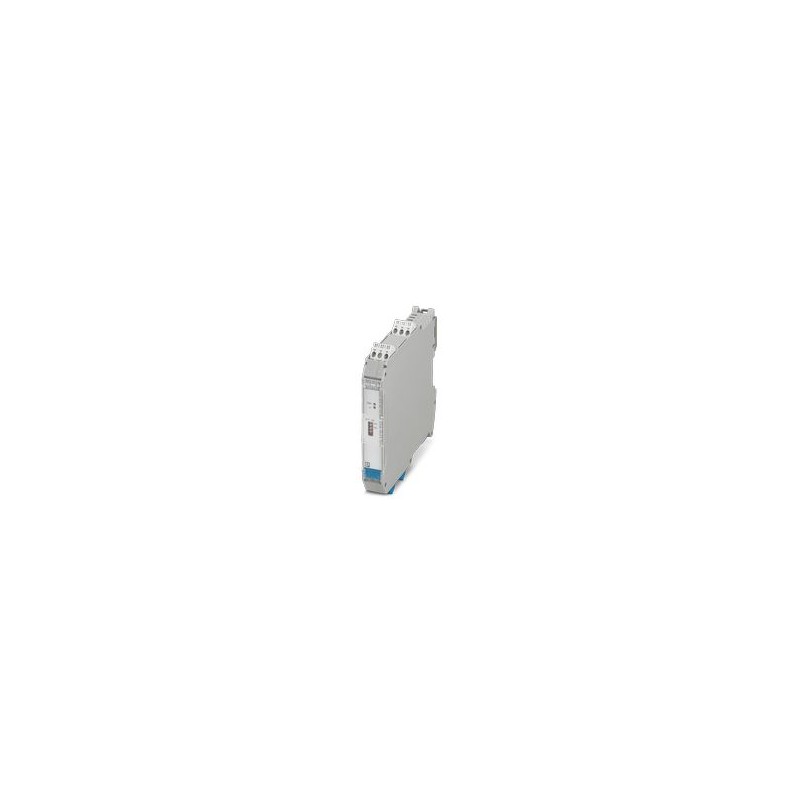

MACX MCR-EX-AP-RTD-RTD 1291894 PHOENIX CONTACT Der Ex i-Widerstandsisolator-Transformator wird für den eigen..
MACX MCR-EX-AP-RTD-RTD
1291894
PHOENIX_CONTACT
Der Ex i-Widerstandsisolator-Transformator wird für den eigensicheren Betrieb von Pt 100 Wärmewiderständen in der Technologie von 2, 3 oder 4 Leitern und Widerstandstransmittern verwendet. Die Messwerte am Ex i Eingang werden 1:1 an den Nicht-Ex i Ausgang übertragen. Standardkonfiguration, 3-fach Trennung, Schraubanschluss
Ex i, Widerstandstrenntransformator wird für den eigensicheren Betrieb von Pt 100 Widerstandsthermometern in der Technologie von 2, 3 oder 4 Widerstandsleitern und Transmittern verwendet. Die Messwerte am Eingang Ex i werden 1:1 an den Ausgang an Nicht-Ex i übertragen. 3-Wege-Trennung, Verschraubung
Ex i-Widerstandstrennübertrager zum eigensicheren Betrieb von Pt 100-Widerstandsthermometern in 2-, 3- oder 4-Leiter-Technik und Widerstandsgebern. Die am Ex i-Eingang gemessen Werte werden 1:1 an den Non Ex i-Ausgang übertragen. Standardkonfiguration, 3-Wege-Trennung, Schraubanschluss
Sensoren > Temperaturmessumformer
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Genauigkeit, typische Angaben in % des Grundmessbereichs bei UN, 23 °C |
| Allgemein | Einbaubedingungen beeinflussen die Umgebungstemperatur. Bitte "Installationsanleitung Schaltschrank" beachten. |
| Allgemein | Einstellung Sensor über DIP-Schalter |
| Allgemein | Einstellung 2-Leiter Abgleich über DIP-Schalter ADJ |
| Produkttyp | Temperaturmessumformer |
| Produktfamilie | MACX Analog |
| Anzahl der Kanäle | 1 |
| Anzahl der Kanäle | 1 |
| Galvanische Trennung | 3-Wege-Trennung |
| Signalübertragungsverhalten | In = Out |
| Temperaturkoeffizient typisch | ≤ 0,1 % (10 K) |
| Verpolschutz | ja |
| Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11 | |
| Normen/Bestimmungen | IEC/EN 60079-11 |
| Bemessungsisolationsspannung | 375 VSS |
| Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11 | |
| Normen/Bestimmungen | IEC/EN 60079-11 |
| Bemessungsisolationsspannung | 375 VSS |
| Galvanische Trennung Eingang/Fehlermeldeausgang IEC/EN 60079-11 | |
| Normen/Bestimmungen | IEC/EN 60079-11 |
| Bemessungsisolationsspannung | 375 VSS |
| Galvanische Trennung Eingang/Konfigurationsschnittstelle IEC/EN 60079-11 | |
| Normen/Bestimmungen | IEC/EN 60079-11 |
| Bemessungsisolationsspannung | 375 VSS |
| Galvanische Trennung Ausgang 1/Ausgang 2 | |
| Prüfspannung | 350 V (50 Hz, 60 s) |
| Galvanische Trennung Ausgang/Versorgung | |
| Prüfspannung | 350 V (50 Hz, 60 s) |
| Galvanische Trennung Ausgang/Konfigurationsschnittstelle | |
| Prüfspannung | 350 V (50 Hz, 60 s) |
| Galvanische Trennung Ausgang/Versorgung/Fehlermeldeausgang | |
| Prüfspannung | 350 V (50 Hz, 60 s) |
| Versorgung | |
| Versorgungsnennspannung | 24 V DC |
| Versorgungsspannungsbereich | 18 V ... 31,2 V |
| Verlustleistung | ≤ 600 mW |
| Leistungsaufnahme | ≤ 650 mW |
| Messen | |
| Beschreibung des Eingangs | eigensicher |
| Verwendbare Sensortypen (RTD) | Pt 100 |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Widerstandsbereich linear | 18 Ω ... 391 Ω (Pt 100) |
| Max. zulässiger Gesamtleitungswiderstand | ≤ 50 Ω (je Ader, 2-Leiter-Schaltung) |
| ≤ 100 Ω (je Ader, 3-, 4-Leiter-Schaltung) | |
| Analog: Widerstandsthermometer | |
| Ausgangssignal Spannung | 2 V DC (Nennspannung) |
| 5 mA (Nennstrom) | |
| 400 Ω | |
| 18 Ω ... 391 Ω (Pt 100) | |
| Einschwingzeit (settling time) | < 10 ms (10 % ... 90 %, multiplexer Betrieb) |
| Einstellbereich | < 1 s (Eingang / Ausgang) |
| Sensorspeisestrom | 200 µA ... 5 mA |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Melden: Fehlermeldeausgang | |
| Schaltspannung maximal | 30 V |
| Schaltstrom maximal | 100 mA |
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Ex-Installation (EPL) | Gc |
| Ex i-Stromkreise (EPL) | Ga |
| Da | |
| Ma | |
| Sicherheitstechnische Daten | |
| Max. innere Induktivität Li | vernachlässigbar |
| Max. innere Kapazität Ci | vernachlässigbar |
| Max. Ausgangsspannung Uo | 6,5 V |
| Max. Ausgangsstrom Io | 16,5 mA |
| Max. Ausgangsleistung Po | 27 mW |
| Sicherheitstechnische Maximalspannung Um | 253 V AC |
| IIA (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co | 900 mH / 1000 µF |
| IIB/IIIC (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co | 450 mH / 570 µF |
| IIC (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co | 120 mH / 25 µF |
| I (einfacher Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co | 1000 mH / 1000 µF |
| IIB/IIIC (gemischter Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co | 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF |
| IIC (gemischter Stromkreis): max. äußere Induktivität Lo/ max. äußere Kapazität Co | 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF |
| Statusanzeige | LED grün (Versorgungsspannung) |
| LED rot (Leitungsfehler) |
| Maßzeichnung |  |
| Breite | 17,5 mm |
| Höhe | 112,5 mm |
| Tiefe | 113,7 mm |
| 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Gehäuse | Polyamid (PA 6.6) |
| Umgebungsbedingungen | |
| Schutzart | IP20 (Klemmen) |
| IP30 (Gehäuse) | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 70 °C (Einzelgerät: Einbaulage beliebig) |
| -20 °C ... 60 °C (Gruppenmontage: vertikale Tragschiene ohne Umluft) | |
| -20 °C ... 65 °C (Gruppenmontage: vertikale Tragschiene mit Umluft) | |
| -20 °C ... 65 °C (Gruppenmontage: horizontale Tragschiene ohne Umluft) | |
| -20 °C ... 70 °C (Gruppenmontage: horizontale Tragschiene mit Umluft) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) | ≤ 95 % (keine Betauung) |
| ATEX | |
| Kennzeichnung | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | |
| Kennzeichnung | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Elektromagnetische Verträglichkeit | Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21 |
| Galvanische Trennung | 3-Wege-Trennung |
| Montageart | NS 35/15, NS 35/7,5 |
| Einbaulage | senkrecht, waagerecht |
| Merkmal | Wert |
|---|---|
| Analogausgang 0 V ... 2 V (EF009886) | Nein |
| Analogausgang 0 V ... 5 V (EF009887) | Nein |
| Analogausgang 0 V ... 10 V (EF006807) | Nein |
| Analogausgang 2 V ... 10 V (EF009888) | Nein |
| Mit Schaltausgang (EF005225) | Nein |
| Umgebungstemperatur (EF002386) | 70 °C |
| Gewicht (EF000167) | 0.2029 kg |
