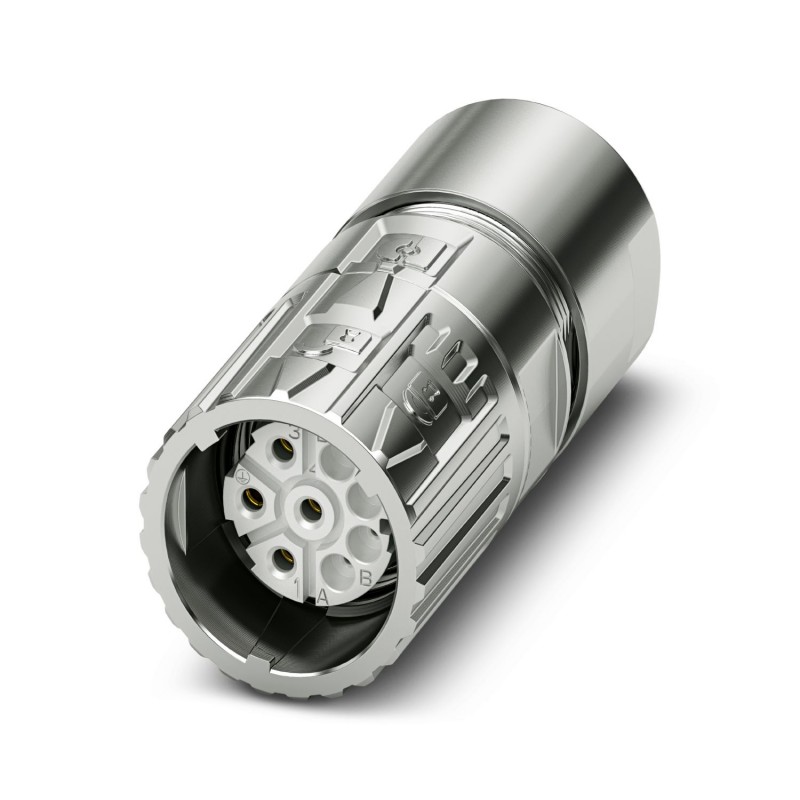

M23-7ES198A80DNS 1628811 PHOENIX CONTACT Connettore per cavo, M23 PRO, diritto, corto, schermati: sì, Blocca..
M23-7ES198A80DNS
1628811
PHOENIX_CONTACT
Connettore per cavo, M23 PRO, diritto, corto, schermati: sì, Bloccaggio rapido ONECLICK, M23, N. poli: 4+3+PE, tipo contatti: femmina, Attacco a crimpare, diametro cavi: 5,5 mm ... 15 mm
M23, Connettore per cavi, M23 PRO, Corto dritto, schermato: sì, Blocco rapido ONECLICK, Numero di poli: 4+3+PE, Tipo di contatto: Femmina, Collegamento crimpato, Gamma di diametri del cavo: 5,5 mm ... 15 mm, l'articolo non contiene piombo secondo la direttiva RoHS II senza eccezioni 6c (Pb< 0,1%)
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1628811 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABRCIH - |
| Pagina catalogo | Pagina 146 (C_2_2019) |
| GTIN | 4055626614175 |
| Peso per pezzo (confezione esclusa) | 128,500 g |
| Numero tariffa doganale | 85366990 |
Dati del corpo isolante
| Nota | Istruzioni per l’ordine: Contatti a crimpare 4 x Ø 1 mm, 4 x Ø 2 mm da ordinare separatamente |
|---|---|
| Materiale corpo isolante | PA 6.6 |
| Tipo di collegamento contatti | Attacco a crimpare |
| Tipologia contatti | femmina |
| Applicazione | Potenza |
| N. poli | 8 |
| Diametro contatti Contatti di potenza | 2 mm |
| Sezione fili Contatti di potenza min. | 0,25 mm² |
| Sezione fili Contatti di potenza max. | 4 mm² |
| Corrente di dimensionamento contatti di potenza | 30 A |
| Testo aggiuntivo | a una sezione di connessione max. |
| Tensione di dimensionamento contatto di potenza | 630 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Diametro contatti Contatti per segnale | 1 mm |
| Sezione fili Contatti per segnale min. | 0,06 mm² |
| Sezione fili Contatti per segnale max. | 1 mm² |
| Corrente di dimensionamento per contatto di segnale a 25 °C | 9 A |
| Testo aggiuntivo | a una sezione di connessione max. |
| Tensione di dimensionamento contatto di segnale | 250 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Testo aggiuntivo | a una sezione di connessione max. |
| Quota d'installazione | 2000 m |
Dati della custodia
| Materiale custodia | GD-Zn |
|---|---|
| Tipo di bloccaggio | Bloccaggio rapido ONECLICK |
| Grado di protezione (connesso) | IP66 / IP68 (2m / 24h) / IP69K |
| Tipo di filettatura | M23 |
Dati della guarnizione cavo
| Diametro cavo | 5,5 mm ... 15 mm (Guarnizione universale) |
|---|---|
| Materiale guarnizione | FKM |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| temperatura ambiente (EF002386) | -40 °C |
| tipo di bloccaggio (EF000208) | altro |
| con conduttore di protezione (EF007468) | No |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
