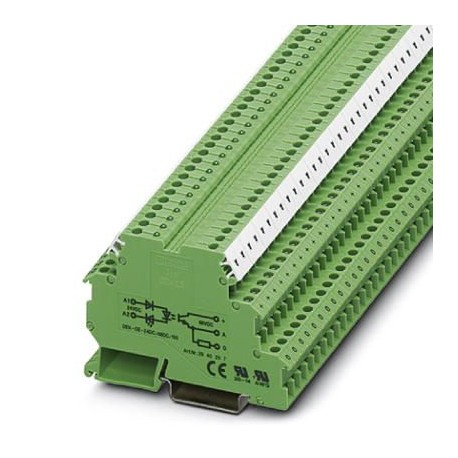

DEK-OE-230AC/ 48DC/100 2940210 PHOENIX CONTACT Modulo relè a stato solido
DEK-OE-230AC/ 48DC/100
2940210
PHOENIX_CONTACT
Modulo relè a stato solido
Ingresso morsetto relè a stato solido, ingresso: 230 V AC, uscita: 3 - 48 V DC/ 100 mA, larghezza morsetto 6,2 mm
Morsetto a relè a stato solido di ingresso, ingresso: 230 V AC, uscita: 3 - 48 V DC/ 100 mA, spessore morsetti 6,2 mm
relè > accoppiatore ottico
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Istruzioni per l’ordine: | La custodia è aperta su un lato. Il coperchio adatto è D-DEK 1,5 GN (2716949). |
| Nota per l'utilizzo | Uso dei ponticelli EB 80-DIK... nei morsetti DEK: data la possibile dilatazione (limitata) della custodia DEK dovuta all’assorbimento dell’umidità dell’aria circostante e a un gioco di tolleranza sfavorevole tra un ampio numero di morsetti DEK e il ponticello EB 80-DIK, se si usano ponticelli EB 80-DIK, è consigliabile separarli ogni 10-12 morsetti DEK e inserire invece un ponticello a filo verso il morsetto DEK successivo. |
| Tipo di prodotto | Modulo relè a stato solido |
| Famiglia di prodotti | DEK |
| Applicazione | Funzione d'uscita |
| Funzionamento | 100 % ED |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 03.05.2024 |
| Revisione articolo | 22 |
| Caratteristiche di isolamento: Norme / Disposizioni | |
| isolamento | Isolamento di base |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione di prova (Ingresso/uscita) | 2,5 kV AC (Ingresso/uscita) |
| Tensione d'ingresso nominale UN | 230 V AC |
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Range tensione d'ingresso | 207 V AC ... 253 V AC |
| Soglia di commutazione segnale "0" tensione | ≤ 92 V |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,4 |
| Soglia di commutazione segnale "1" tensione | ≥ 207 V |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,9 |
| Corrente d'ingresso tipica con UN | 2,5 mA |
| Tempo di accensione tipico | 10 ms |
| Tempo di disinserzione tipico | 20 ms |
| Indicazione tensione di esercizio | LED giallo |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Frequenza di trasmissione | 3 Hz |
| Tipo di commutazione del contatto | 1 in chiusura |
| Tipo di uscita digitale | elettronica |
| Range tensione d'uscita | 3 V DC ... 48 V DC |
| Corrente di carico permanente | 100 mA |
| Caduta di tensione alla max. corrente limite permanente | ≤ 0,9 V |
| Collegamento d'uscita | 2 conduttori senza massa, 3 conduttori collegati a massa |
| Circuito di protezione | Prot. contro inversione polarità; Diodo contro inv. polarità |
| diodo di smorzamento; Diodo di smorzamento | |
| Resistenza d'uscita | ca. 22 kΩ (con funzionamento a 3 conduttori) |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm |
| Larghezza | 6,2 mm |
| Altezza | 80 mm |
| Profondità | 56 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Norme / Disposizioni | |
| Norme/Disposizioni | IEC 60947-5-1 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 207 V |
| tipo di tensione d'ingresso (EF003033) | AC |
| tensione d'uscita (EF003933) | 3 V |
| tipo di tensione d'uscita (EF008222) | DC |
| corrente d'esercizio nominale Ie (EF001443) | 0.1 A |
| tipo di uscita digitale (EF003601) | elettronico |
| con indicatore a LED (EF005950) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2940210-DEK-OE-230AC/ 48DC/100 | 118 Kbytes |
|
