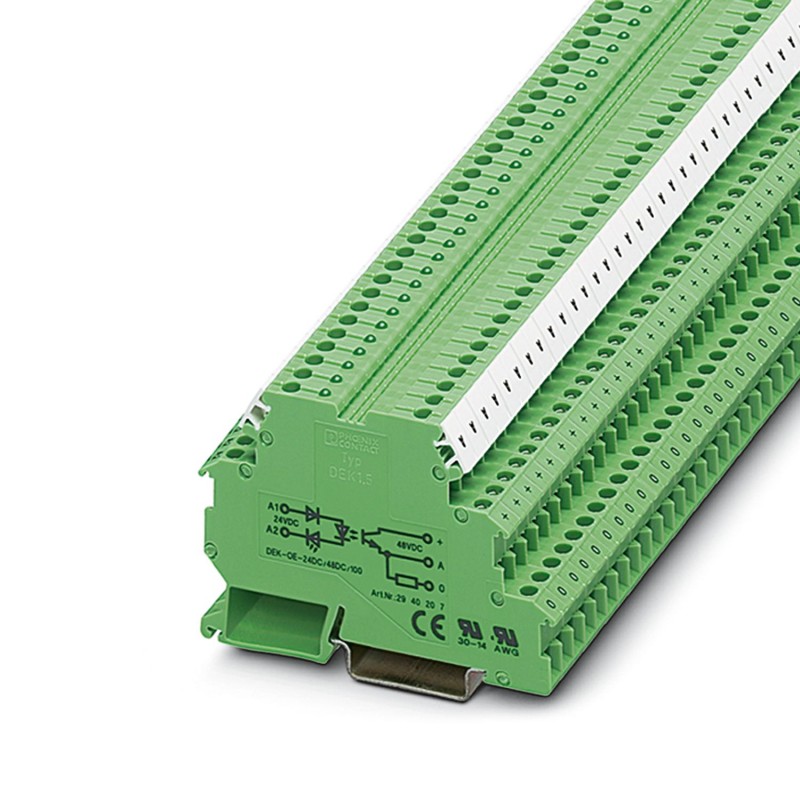

DEK-OE-230AC/ 48DC/100 2940210 PHOENIX CONTACT Terminal de relé de estado sólido de introducción, entrada: 2..
DEK-OE-230AC/ 48DC/100
2940210
PHOENIX_CONTACT
Terminal de relé de estado sólido de introducción, entrada: 230 V AC, salida: 3 - 48 V DC/ 100 mA, ancho de borne 6,2 mm
Relés > Optoacoplador
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Indicación de pedido: | La carcasa está abierta de manera unilateral. La tapa adecuada es D-DEK 1,5 GN (2716949). |
| Nota sobre la aplicación | Empleo de puentes EB 80-DIK... en los bornes DEK: como consecuencia de la posible expansión (baja) de la caja DEK a causa de la humedad del aire ambiental y una tolerancia inadecuada entre un número mayor de bornes DEK y los puentes EB 80-DIK... se recomienda, al emplear los puentes EB 80-DIK..., separarlos tras aprox. entre 10 y 12 bornes DEK y colocar en su lugar un puente de acero al borne DEK siguiente. |
| Tipo de producto | Módulo de relés de estado sólido |
| Familia de productos | DEK |
| Aplicación | Función de salida |
| Modo operativo | Tiempo de trabajo 100 % |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 03.05.2024 |
| Revisión de artículo | 22 |
| Propiedades de aislamiento: Normas / especificaciones | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tensión de prueba (Entrada/salida) | 2,5 kV AC (Entrada/salida) |
| Tensión nominal de entrada UN | 230 V AC |
| Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
| Rango de tensión de entrada | 207 V AC ... 253 V AC |
| Umbral de conmutación Señal "0" Tensión | ≤ 92 V |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,4 |
| Umbral de conmutación Señal "1" Tensión | ≥ 207 V |
| Umbral de conmutación Señal "1" referido a UN | ≥ 0,9 |
| Corriente de entrada típica a UN | 2,5 mA |
| Tiempo de conexión típico | 10 ms |
| Tiempo de desconexión típico | 20 ms |
| Indicación de la tensión de servicio | LED amarillo |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Frecuencia de transmisión | 3 Hz |
| Tipo de conmutación del contacto | 1 contacto abierto |
| Tipo de salida digital | electrónico |
| Gama de tensión de salida | 3 V DC ... 48 V DC |
| Corriente constante límite | 100 mA |
| Caída de tensión con corriente constante límite máxima | ≤ 0,9 V |
| Circuito de salida | 2 conductores sin masa, 3 conductores con masa |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Diodo de libre circulación; Diodo de libre circulación | |
| Resistencia de salida | aprox. 22 kΩ (para servicio de 3 conductores) |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm |
| Anchura | 6,2 mm |
| Altura | 80 mm |
| Profundidad | 56 mm |
| Color | verde (RAL 6021) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Normas / especificaciones | |
| Normas/especificaciones | IEC 60947-5-1 |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Tensión de entrada (EF003840) | 207 V |
| Tipo de corriente (entrada) (EF003033) | CA |
| Tensión de salida (EF003933) | 3 V |
| Tipo de corriente de salida (EF008222) | CC |
| Corriente nominal de funcionamiento Ie (EF001443) | 0.1 A |
| Tipo de salida digital (EF003601) | Electrónico |
| Con indicador LED (EF005950) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2940210-DEK-OE-230AC/ 48DC/100 | 118 Kbytes |
|
