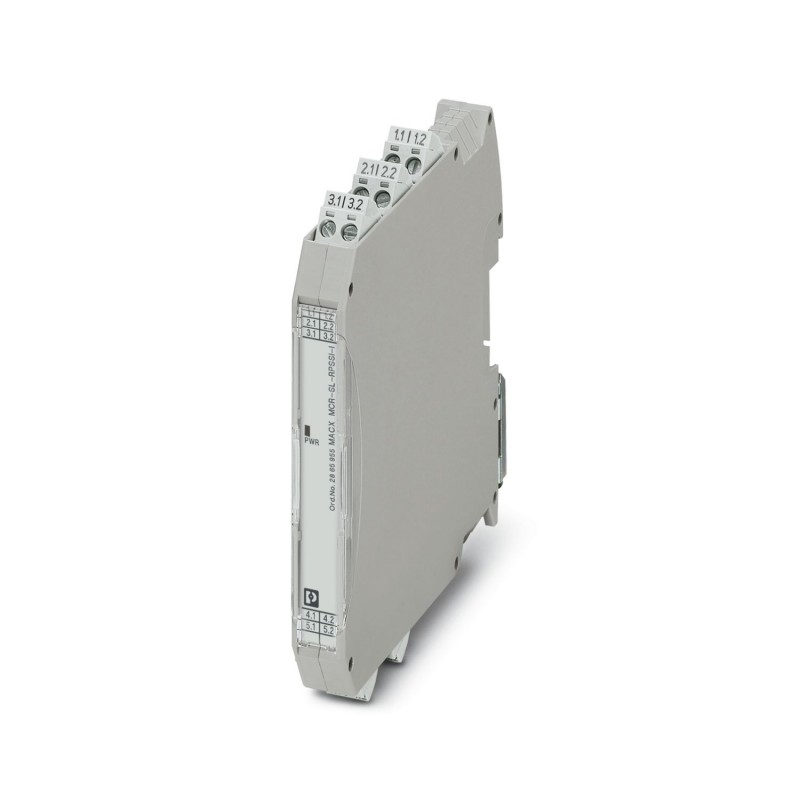

MACX MCR-SL-RPSSI-I 2865955 PHOENIX CONTACT Isolatori galvanici di ingresso/alimentazione
MACX MCR-SL-RPSSI-I
2865955
PHOENIX_CONTACT
Isolatori galvanici di ingresso/alimentazione
Condizionatore del segnale di ingresso e di potenza, con trasparenza HART. Trasmette segnali alimentati o attivi 0/4-20 mA su un carico (attivo o passivo). Separazione galvanica a 3 vie, SIL 2 secondo IEC 61508.
Isolatore galvanico d'ingresso e alimentazione, HART trasparente. Trasmette segnali alimentati o attivi 0/4-20 mA a un carico (attivo o passivo). Isolamento galvanico a 3 vie, SIL 2 secondo la norma IEC 61508.
sensori > amplificatore di isolamento
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Isolatore di alimentazione |
| Famiglia di prodotti | MACX Analog |
| Applicazione | Analogico IN |
| Numero di canali | 1 |
| Esecuzione | Isolatori galvanici con sicurezza funzionale SIL |
| Stato di manutenzione dei dati | |
| Revisione articolo | 10 |
Caratteristiche elettriche
| Isolamento galvanico | Separazione a 3 vie |
| Isolamento galvanico tra ingresso e uscita | sì |
| Potenza dissipata massima in condizioni nominali | 0,65 W (20 mA, 250 Ω) |
| Comportamento di trasmissione del segnale | In = Out |
| Tempo di risposta (10-90%) | < 200 µs (con salto 4 mA ... 20 mA, carico 600 Ω) |
| < 600 µs (con salto 0 mA ... 20 mA, carico 600 Ω) | |
| Coefficiente termico massimo | < 0,01 %/K |
| Errore di trasmissione | < 0,1 % (dal valore finale 20 mA) |
| Errore di trasmissione, tipico | < 0,05 % (dal valore finale 20 mA) |
| Isolamento galvanico | |
| Tensione di prova | 2,5 kV AC (50 Hz, 60 s) |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Isolamento galvanico Ingresso/uscita/alimentazione IEC/EN 61010-1 | |
| Norme/Disposizioni | IEC/EN 61010-1 |
| Tensione di isolamento nominale | 300 Veff |
| isolamento | Separazione sicura |
| Isolamento galvanico Ingresso/uscita IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 265 Veff |
| Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 265 Veff |
| Isolamento galvanico Uscita/alimentazione IEC/EN 60079-7 | |
| Norme/Disposizioni | IEC/EN 60079-7 |
| Tensione di isolamento nominale | 265 Veff |
| Alimentazione | |
| Denominazione | Funzionam. isolat. galvanico di alimentaz. |
| Tensione nominale | 24 V DC -20 % ... +25 % |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Max. corrente assorbita | < 76 mA (24 V DC / 20 mA / 1000 Ω) |
| < 55 mA (24 V DC / 20 mA / 250 Ω) | |
| Potenza dissipata | < 1,1 W (24 V DC / 20 mA / 1000 Ω) |
| < 0,95 W (24 V DC / 20 mA / 250 Ω) | |
| < 1,2 W (24 V DC / 20 mA / 0 Ω) | |
| Potenza assorbita | < 1,8 W (20 mA / 1000 Ω) |
| < 1,3 W (20 mA / 250 Ω) | |
| Alimentazione | |
| Denominazione | Funzionam. isolatore galvanico |
| Tensione nominale | 24 V DC -20 % ... +25 % |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Max. corrente assorbita | < 44 mA (24 V DC / 20 mA / 1000 Ω) |
| < 27 mA (24 V DC / 20 mA / 250 Ω) | |
| Potenza dissipata | < 0,75 W (24 V DC / 20 mA / 1000 Ω) |
| < 0,65 W (24 V DC / 20 mA / 250 Ω) | |
| < 0,95 W (24 V DC / 20 mA / 0 Ω) | |
Dati di ingresso
| Segnale: Funzionam. isolat. galvanico di alimentaz. | |
| Descrizione dell'ingresso | Ingresso di corrente attivo |
| Numero ingressi | 1 |
| Segnale d'ingresso | Corrente |
| Segnale d'ingresso, corrente | 4 mA ... 20 mA |
| Limitazione di corrente | 25 mA |
| Tensione di aliment. transmitter | > 21,5 V (20 mA) |
| > 20,8 V (24 mA) | |
| Campo di segnale sovraccarico/sottocarico | 0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi) |
| Segnale: Funzionam. isolatore galvanico | |
| Descrizione dell'ingresso | Ingresso di corrente passivo |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Caduta di tensione | < 3,5 V (in funzionamento isolatore galvanico d'ingresso) |
| Campo di segnale sovraccarico/sottocarico | 0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi) |
Dati di uscita
| Segnale: Funzionam. isolat. galvanico di alimentaz. | |
| Descrizione dell'uscita | Uscita di corrente (attiva e passiva) |
| Numero uscite | 1 |
| Segnale d'uscita, corrente | 4 mA ... 20 mA (attivo) |
| 4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| Carico/carico di uscita uscita di corrente | < 1000 Ω (20 mA) |
| < 825 Ω (24 mA) | |
| Ripple d'uscita | < 20 mVeff |
| Comportamento in uscita in caso di guasto | 0 mA (Interruzione linea in ingresso) |
| ≥ 22,5 mA (Cortocircuito linea in ingresso) | |
| Campo di segnale sovraccarico/sottocarico | 0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi) |
| Segnale: Funzionam. isolatore galvanico | |
| Descrizione dell'uscita | Uscita di corrente (attiva e passiva) |
| Segnale d'uscita, corrente | 0 mA ... 20 mA (attivo) |
| 4 mA ... 20 mA (attivo) | |
| 0 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| 4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| Carico/carico di uscita uscita di corrente | < 1000 Ω (20 mA) |
| < 825 Ω (24 mA) | |
| Ripple d'uscita | < 20 mVeff |
| Comportamento in uscita in caso di guasto | 0 mA (Interruzione linea in ingresso) |
| 0 mA (Cortocircuito linea in ingresso) | |
| Campo di segnale sovraccarico/sottocarico | 0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi) |
Dati di collegamento
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Presa per spina di prova | |
| Diametro max. | 2 mm |
Dati EX
| Installazione Ex (EPL) | Gc |
| Div. 2 |
Interfacce
| Comunicazione dati (bypass) | |
| Funzione HART | sì |
| Protocolli | trasparenza HART |
Segnalazione
| Segnalazione stato | LED verde (tensione di alimentazione) |
Dimensioni
| Disegno quotato |  |
| Larghezza | 12,5 mm |
| Altezza | 112,5 mm |
| Profondità | 113,7 mm |
| Profondità NS 35/7,5 | 114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715) |
Indicazioni materiale
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Materiale custodia | PA 6.6-FR |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 (non sottoposto a valutazione UL) |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C (Posizione di montaggio a piacere) |
| -40 °C ... 70 °C (Declassamento) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Campo di impiego ad alta quota (≤ 2000 m) | |
| Posizione elevata | ≤ 2000 m (I dati tecnici si riferiscono ad altitudini ≤2000 m sul livello del mare. Per altitudini >2000 m sul livello del mare, vedere la scheda tecnica.) |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Declassamento) | |
| Tensione di isolamento nominale | 375 VPP(Alimentazione, ingresso/uscita) |
| Campo di impiego ad alta quota (≤ 3000 m) | |
| Gamma di altezze | > 2000 m ... 3000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Declassamento) | |
| Tensione di isolamento nominale | 190 V AC (Alimentazione, ingresso/uscita) |
| 110 V DC (Alimentazione, ingresso/uscita) | |
| Campo di impiego ad alta quota (≤ 4000 m) | |
| Gamma di altezze | > 3000 m ... 4000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Declassamento) | |
| Tensione di isolamento nominale | 60 V AC/DC (Alimentazione, ingresso/uscita) |
| Campo di impiego ad alta quota (≤ 5000 m) | |
| Gamma di altezze | > 4000 m ... 5000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Declassamento) | |
| Tensione di isolamento nominale | 60 V AC/DC (Alimentazione, ingresso/uscita) |
Omologazioni
| CE | |
| Certificato | Conformità CE |
| Nota | inoltre EN 61326 |
| ATEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | PxCIF08ATEX2865955X |
| UKCA Ex (UKEX) | |
| Siglatura | II 3 G Ex nA IIC T4 Gc X |
| Certificato | PxCIF21UKEX2865955X |
| IECEx | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | IECEx BVS 08.0016X |
| CCC / China-Ex | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | 2022122304115127 |
| UL, USA / Canada | |
| Siglatura | UL 61010 Listed |
| UL 508 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC T4 | |
| Omologazione per settore navale | |
| Certificato | DNV GL TAA000020C |
| Safety Integrity Level (SIL, IEC 61508) | |
| Siglatura | 2 |
| Certificato | IN-AT-AS-MRL-2300149 |
| Systematic Capability | |
| Siglatura | 3 |
| INMETRO | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | DNV 18.0136 X |
| Dati DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibrazione | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| Nota | Le interferenze possono causare leggeri scostamenti. |
| Emissione disturbi | EN 61000-6-4 |
Normative e prescrizioni
| Isolamento galvanico | Separazione a 3 vie |
| GB Standard | |
| Norme/Disposizioni | GB/T 3836.1 |
| GB/T 3836.3 | |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| tipo di alimentazione elettrica (EF001469) | altro |
| tensione di alimentazione nominale DC (EF007078) | 19.2 V |
| numero di zone d'ingresso -60 mV ... +60 mV (EF006927) | 0 |
| numero di zone d'ingresso -100 mV ... +100 mV (EF006912) | 0 |
| numero di zone d'ingresso -300 mV ... +300 mV (EF006920) | 0 |
| numero di zone d'ingresso -500 mV ... +500 mV (EF006926) | 0 |
| numero di zone d'ingresso -1 V ... +1 V (EF006906) | 0 |
| numero di zone d'ingresso -2 V ... +2 V (EF006913) | 0 |
| numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) | 0 |
| numero di zone d'ingresso -5 V ... +5 V (EF006923) | 0 |
| numero di zone d'ingresso -10 V ... +10 V (EF006909) | 0 |
| numero di zone d'ingresso -20 V ... +20 V (EF006917) | 0 |
| numero di zone d'ingresso 0 mV ... 60 mV (EF006905) | 0 |
| numero di zone d'ingresso 0 mV ... 100 mV (EF006893) | 0 |
| numero di zone d'ingresso 0 mV ... 200 mV (EF006898) | 0 |
| numero di zone d'ingresso 0 mV ... 300 mV (EF006901) | 0 |
| numero di zone d'ingresso 0 mV ... 500 mV (EF006904) | 0 |
| numero di zone d'ingresso 0 V ... 1 V (EF006890) | 0 |
| numero di zone d'ingresso 0 V ... 2 V (EF006894) | 0 |
| numero di zone d'ingresso 0 V ... 2.5 V (EF006895) | 0 |
| numero di zone d'ingresso 0 V ... 5 V (EF006903) | 0 |
| numero di zone d'ingresso 0 V ... 10 V (EF006892) | 0 |
| numero di zone d'ingresso 0 V ... 20 V (EF006897) | 0 |
| numero di zone d'ingresso 0 V ... 24 V (EF006899) | 0 |
| numero di zone d'ingresso 0 V ... 30 V (EF006900) | 0 |
| numero di zone d'ingresso 1 V ... 5 V (EF006907) | 0 |
| numero di zone d'ingresso 2 V ... 10 V (EF006914) | 0 |
| numero di zone d'ingresso +5 V ... -5 V (EF006889) | 0 |
| numero di zone d'ingresso +10 V ... -10 V (EF006888) | 0 |
| numero di zone d'ingresso 5 V ... 0 V (EF006924) | 0 |
| numero di zone d'ingresso 5 V ... 1 V (EF006925) | 0 |
| numero di zone d'ingresso 10 V ... 0 V (EF006910) | 0 |
| numero di zone d'ingresso 10 V ... 2 V (EF006911) | 0 |
| numero di zone d'ingresso 0 mA ... 5 mA (EF006902) | 0 |
| numero di zone d'ingresso 0 mA ... 10 mA (EF006891) | 0 |
| numero di zone d'ingresso 0 mA ... 20 mA (EF006896) | 0 |
| numero di zone d'ingresso 4 mA ... 20 mA (EF006921) | 1 |
| numero di zone d'ingresso -5 mA ... +5 mA (EF006922) | 0 |
| numero di zone d'ingresso -10 mA ... +10 mA (EF006908) | 0 |
| numero di zone d'ingresso -20 mA ... +20 mA (EF006916) | 0 |
| numero di zone d'ingresso 20 mA ... 0 mA (EF006918) | 0 |
| numero di zone d'ingresso 20 mA ... 4 mA (EF006919) | 0 |
| numero di zone d'uscita -60 mV ... +60 mV (EF006880) | 0 |
| numero di zone d'uscita -100 mV ... +100 mV (EF006865) | 0 |
| numero di zone d'uscita -300 mV ... +300 mV (EF006873) | 0 |
| numero di zone d'uscita -500 mV ... +500 mV (EF006879) | 0 |
| numero di zone d'uscita -1 V ... +1 V (EF006859) | 0 |
| numero di zone d'uscita -2 V ... +2 V (EF006866) | 0 |
| numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) | 0 |
| numero di zone d'uscita -5 V ... +5 V (EF006876) | 0 |
| numero di zone d'uscita -10 V ... +10 V (EF006862) | 0 |
| numero di zone d'uscita -20 V ... +20 V (EF006870) | 0 |
| numero di zone d'uscita 0 mV ... 60 mV (EF006858) | 0 |
| numero di zone d'uscita 0 mV ... 100 mV (EF006846) | 0 |
| numero di zone d'uscita 0 mV ... 200 mV (EF006851) | 0 |
| numero di zone d'uscita 0 mV ... 300 mV (EF006854) | 0 |
| numero di zone d'uscita 0 mV ... 500 mV (EF006857) | 0 |
| numero di zone d'uscita 0 V ... 1 V (EF006843) | 0 |
| numero di zone d'uscita 0 V ... 2 V (EF006847) | 0 |
| numero di zone d'uscita 0 V ... 2.5 V (EF006848) | 0 |
| numero di zone d'uscita 0 V ... 5 V (EF006856) | 0 |
| numero di zone d'uscita 0 V ... 10 V (EF006845) | 0 |
| numero di zone d'uscita 0 V ... 20 V (EF006850) | 0 |
| numero di zone d'uscita 0 V ... 24 V (EF006852) | 0 |
| numero di zone d'uscita 0 V ... 30 V (EF006853) | 0 |
| numero di zone d'uscita 1 V ... 5 V (EF006860) | 0 |
| numero di zone d'uscita 2 V ... 10 V (EF006867) | 0 |
| numero di zone d'uscita +5 V ... -5 V (EF006842) | 0 |
| numero di zone d'uscita +10 V ... -10 V (EF006841) | 0 |
| numero di zone d'uscita 5 V ... 0 V (EF006877) | 0 |
| numero di zone d'uscita 5 V ... 1 V (EF006878) | 0 |
| numero di zone d'uscita 10 V ... 0 V (EF006863) | 0 |
| numero di zone d'uscita 10 V ... 2 V (EF006864) | 0 |
| numero di zone d'uscita 0 mA ... 5 mA (EF006855) | 0 |
| numero di zone d'uscita 0 mA ... 10 mA (EF006844) | 0 |
| numero di zone d'uscita 0 mA ... 20 mA (EF006849) | 0 |
| numero di zone d'uscita 4 mA ... 20 mA (EF006874) | 2 |
| numero di zone d'uscita -5 mA ... +5 mA (EF006875) | 0 |
| numero di zone d'uscita -10 mA ... +10 mA (EF006861) | 0 |
| numero di zone d'uscita -20 mA ... +20 mA (EF006869) | 0 |
| numero di zone d'uscita 20 mA ... 0 mA (EF006871) | 0 |
| numero di zone d'uscita 20 mA ... 4 mA (EF006872) | 0 |
| numero di canali (EF000259) | 1 |
| uscita di segnalazione guasti (EF007499) | No |
| a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) | No |
| separazione galvanica tra gli ingressi (EF007224) | No |
| altezza (EF000040) | 112.5 mm |
| larghezza (EF000008) | 12.5 mm |
| profondità (EF000049) | 113.7 mm |
| assorbimento di potenza (EF000346) | 1.8 W |
| carico (EF007096) | 1000 Ohm |
| temperatura d'esercizio (EF002393) | -40 °C |
| deriva di temperatura (EF007507) | 0.01 %/K |
| forma dell'apparecchio (EF007276) | apparecchio da incasso |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| modo di montaggio (EF000003) | fissaggio a scatto guida portante |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2865955-MACX MCR-SL-RPSSI-I | 159 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
