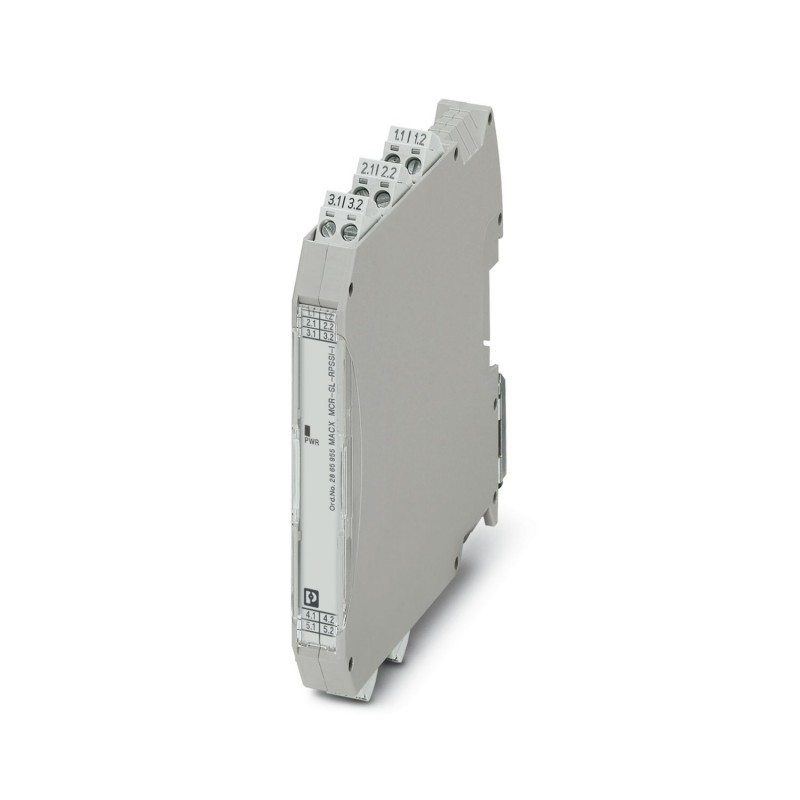

MACX MCR-SL-RPSSI-I 2865955 PHOENIX CONTACT Amplificateurs séparateurs alimentation/entrée
MACX MCR-SL-RPSSI-I
2865955
PHOENIX_CONTACT
Amplificateurs séparateurs alimentation/entrée
Conditionneur de signal d’entrée et de puissance, avec transparence HART. Il transmet des signaux 0/4-20 mA alimentés ou actifs à une charge (active ou passive). Séparation galvanique à 3 voies, SIL 2 selon CEI 61508.
Module d'alimentation/amplificateur-séparateur d'entrée, transparent HART. Transmet les signaux 0/4-20 mA alimentés ou actifs à une charge (active ou passive). Isolation galvanique à 3 voies, SIL 2, conformément à CEI 61508.
Détecteurs > Amplificateur séparateur
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Amplificateur-séparateur d'alimentation |
| Gamme de produits | MACX Analog |
| Application | Entrée analogique |
| Nombre de voies | 1 |
| Version | Amplificateurs-séparateurs avec sécurité fonctionnelle SIL |
| État de la gestion des données | |
| Révision de l'article | 10 |
Propriétés électriques
| Isolation galvanique | Isolation 3 voies |
| Isolation galvanique entre l'entrée et la sortie | oui |
| Puissance dissipée maximale en condition nominale | 0,65 W (20 mA, 250 Ω) |
| Conditions de transmission des signaux | In = Out |
| Réponse indicielle (10-90 %) | < 200 µs (avec un saut de 4 mA ... 20 mA, charge 600 Ω) |
| < 600 µs (avec un saut de 0 mA ... 20 mA, charge 600 Ω) | |
| Coefficient de température max. | < 0,01 %/K |
| Erreur de transmission max. | < 0,1 % (20 mA de la valeur finale) |
| Erreur de transmission typ. | < 0,05 % (20 mA de la valeur finale) |
| Isolation galvanique | |
| Tension d'essai | 2,5 kV AC (50 Hz, 60 s) |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolation galvanique Entrée/sortie/alimentation CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 300 Veff |
| Isolant | Isolement sécurisé |
| Isolation galvanique Entrée/sortie CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 265 Veff |
| Isolation galvanique Entrée/alimentation CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 265 Veff |
| Isolation galvanique Sortie/alimentation CEI/EN 60079-7 | |
| Normes/Prescriptions | CEI/EN 60079-7 |
| Tension d'isolement assignée | 265 Veff |
| Alimentation | |
| Dénomination | Fonctionnement de l'amplificateur-séparateur d'alimentation |
| Tension nominale d'alimentation | 24 V DC -20 % ... +25 % |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | < 76 mA (24 V DC / 20 mA / 1000 Ω) |
| < 55 mA (24 V DC / 20 mA / 250 Ω) | |
| Puissance dissipée | < 1,1 W (24 V DC / 20 mA / 1000 Ω) |
| < 0,95 W (24 V DC / 20 mA / 250 Ω) | |
| < 1,2 W (24 V DC / 20 mA / 0 Ω) | |
| Consommation de puissance | < 1,8 W (20 mA / 1000 Ω) |
| < 1,3 W (20 mA / 250 Ω) | |
| Alimentation | |
| Dénomination | Fonctionnement amplificateur d'isolation |
| Tension nominale d'alimentation | 24 V DC -20 % ... +25 % |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | < 44 mA (24 V DC / 20 mA / 1000 Ω) |
| < 27 mA (24 V DC / 20 mA / 250 Ω) | |
| Puissance dissipée | < 0,75 W (24 V DC / 20 mA / 1000 Ω) |
| < 0,65 W (24 V DC / 20 mA / 250 Ω) | |
| < 0,95 W (24 V DC / 20 mA / 0 Ω) | |
Données d'entrée
| Signal: Fonctionnement de l'amplificateur-séparateur d'alimentation | |
| Description de l'entrée | Entrée de courant active |
| Nombre d'entrées | 1 |
| Signal d'entrée | Courant |
| Signal d'entrée courant | 4 mA ... 20 mA |
| Limitation du courant | 25 mA |
| Tension d'alimentation du transmetteur | > 21,5 V (20 mA) |
| > 20,8 V (24 mA) | |
| Plage de signaux de sous-charge/surcharge | 0 mA ... 24 mA (plage de transmission étendue pour les diagnostics) |
| Signal: Fonctionnement amplificateur d'isolation | |
| Description de l'entrée | Entrée de courant passive |
| Signal d'entrée courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Chute de tension | < 3,5 V (dans le fonctionnement du convertisseur / isolateur d'entrée) |
| Plage de signaux de sous-charge/surcharge | 0 mA ... 24 mA (plage de transmission étendue pour les diagnostics) |
Données de sortie
| Signal: Fonctionnement de l'amplificateur-séparateur d'alimentation | |
| Description de la sortie | Sortie de courant (active et passive) |
| Nombre de sorties | 1 |
| Signal de sortie courant | 4 mA ... 20 mA (active) |
| 4 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| Charge/charge de sortie Sortie courant | < 1000 Ω (20 mA) |
| < 825 Ω (24 mA) | |
| Ondulation de sortie | < 20 mVeff |
| Réponse de sortie en cas de défaut | 0 mA (Rupture de ligne en entrée) |
| ≥ 22,5 mA (Court-circuit de la ligne en entrée) | |
| Plage de signaux de sous-charge/surcharge | 0 mA ... 24 mA (plage de transmission étendue pour les diagnostics) |
| Signal: Fonctionnement amplificateur d'isolation | |
| Description de la sortie | Sortie de courant (active et passive) |
| Signal de sortie courant | 0 mA ... 20 mA (active) |
| 4 mA ... 20 mA (active) | |
| 0 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| 4 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| Charge/charge de sortie Sortie courant | < 1000 Ω (20 mA) |
| < 825 Ω (24 mA) | |
| Ondulation de sortie | < 20 mVeff |
| Réponse de sortie en cas de défaut | 0 mA (Rupture de ligne en entrée) |
| 0 mA (Court-circuit de la ligne en entrée) | |
| Plage de signaux de sous-charge/surcharge | 0 mA ... 24 mA (plage de transmission étendue pour les diagnostics) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Alvéole pour fiche test | |
| Diamètre max. | 2 mm |
Données Ex
| Installation Ex (EPL) | Gc |
| Div. 2 |
Interfaces
| Communication des données (dérivation) | |
| Fonction HART | oui |
| Protocoles supportés | HART transparent |
Signalisation
| Affichage d'état | LED verte (tension d'alimentation) |
Dimensions
| Dessin coté |  |
| Largeur | 12,5 mm |
| Hauteur | 112,5 mm |
| Profondeur | 113,7 mm |
| Profondeur NS 35/7,5 | 114,5 mm (Enclenché sur un rail DIN NS 35/7,5, conforme à la norme EN 60715) |
Indications sur les matériaux
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Matériau du boîtier | PA 6.6-FR |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 (pas évalué par UL) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C (Position de montage au choix) |
| -40 °C ... 70 °C (Déclassement) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Hauteur d'utilisation (≤ 2000 m) | |
| Altitude | ≤ 2000 m (Les caractéristiques techniques concernent des altitudes ≤2000 m au-dessus du niveau de la mer. Pour les altitudes >2000 m au-dessus du niveau de la mer, voir la fiche technique.) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Déclassement) | |
| Tension d'isolement assignée | 375 VCC(Alimentation, entrée/sortie) |
| Hauteur d'utilisation (≤ 3000 m) | |
| Plage de hauteurs | > 2000 m ... 3000 m |
| Température ambiante (fonctionnement) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Déclassement) | |
| Tension d'isolement assignée | 190 V AC (Alimentation, entrée/sortie) |
| 110 V DC (Alimentation, entrée/sortie) | |
| Hauteur d'utilisation (≤ 4000 m) | |
| Plage de hauteurs | > 3000 m ... 4000 m |
| Température ambiante (fonctionnement) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Déclassement) | |
| Tension d'isolement assignée | 60 V AC/DC (Alimentation, entrée/sortie) |
| Hauteur d'utilisation (≤ 5000 m) | |
| Plage de hauteurs | > 4000 m ... 5000 m |
| Température ambiante (fonctionnement) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Déclassement) | |
| Tension d'isolement assignée | 60 V AC/DC (Alimentation, entrée/sortie) |
Homologations
| CE | |
| Certificat | Conformité CE |
| Remarque | en plus de la norme EN 61326 |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | PxCIF08ATEX2865955X |
| UKCA Ex (UKEX) | |
| Repérage | II 3 G Ex nA IIC T4 Gc X |
| Certificat | PxCIF21UKEX2865955X |
| IECEx | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | IECEx BVS 08.0016X |
| CCC / China-Ex | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | 2022122304115127 |
| UL, USA / Canada | |
| Repérage | UL 61010 Listed |
| UL 508 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC T4 | |
| Homologation construction navale | |
| Certificat | DNV GL TAA000020C |
| Safety Integrity Level (SIL, IEC 61508) | |
| Repérage | 2 |
| Certificat | IN-AT-AS-MRL-2300149 |
| Systematic Capability | |
| Repérage | 3 |
| INMETRO | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | DNV 18.0136 X |
| Données GL DNV | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Immunité | EN 61000-6-2 |
| Remarque | De faibles écarts peuvent survenir lors de perturbations. |
| Emission | EN 61000-6-4 |
Normes et spécifications
| Isolation galvanique | Isolation 3 voies |
| GB Standard | |
| Normes/Prescriptions | GB/T 3836.1 |
| GB/T 3836.3 | |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 19.2 V |
| Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) | 0 |
| Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) | 0 |
| Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) | 0 |
| Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) | 0 |
| Nombre de plages d'entrée -1 V ... +1 V (EF006906) | 0 |
| Nombre de plages d'entrée -2 V ... +2 V (EF006913) | 0 |
| Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) | 0 |
| Nombre de plages d'entrée -5 V ... +5 V (EF006923) | 0 |
| Nombre de plages d'entrée -10 V ... +10 V (EF006909) | 0 |
| Nombre de plages d'entrée -20 V ... +20 V (EF006917) | 0 |
| Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) | 0 |
| Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) | 0 |
| Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) | 0 |
| Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) | 0 |
| Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) | 0 |
| Nombre de plages d'entrée 0 V ... 1 V (EF006890) | 0 |
| Nombre de plages d'entrée 0 V ... 2 V (EF006894) | 0 |
| Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) | 0 |
| Nombre de plages d'entrée 0 V ... 5 V (EF006903) | 0 |
| Nombre de plages d'entrée 0 V ... 10 V (EF006892) | 0 |
| Nombre de plages d'entrée 0 V ... 20 V (EF006897) | 0 |
| Nombre de plages d'entrée 0 V ... 24 V (EF006899) | 0 |
| Nombre de plages d'entrée 0 V ... 30 V (EF006900) | 0 |
| Nombre de plages d'entrée 1 V ... 5 V (EF006907) | 0 |
| Nombre de plages d'entrée 2 V ... 10 V (EF006914) | 0 |
| Nombre de plages d'entrée +5 V ... -5 V (EF006889) | 0 |
| Nombre de plages d'entrée +10 V ... -10 V (EF006888) | 0 |
| Nombre de plages d'entrée 5 V ... 0 V (EF006924) | 0 |
| Nombre de plages d'entrée 5 V ... 1 V (EF006925) | 0 |
| Nombre de plages d'entrée 10 V ... 0 V (EF006910) | 0 |
| Nombre de plages d'entrée 10 V ... 2 V (EF006911) | 0 |
| Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) | 0 |
| Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) | 0 |
| Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) | 0 |
| Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) | 1 |
| Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) | 0 |
| Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) | 0 |
| Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) | 0 |
| Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) | 0 |
| Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) | 0 |
| Nombre de plages de sortie -60 mV ... +60 mV (EF006880) | 0 |
| Nombre de plages de sortie -100 mV ... +100 mV (EF006865) | 0 |
| Nombre de plages de sortie -300 mV ... +300 mV (EF006873) | 0 |
| Nombre de plages de sortie -500 mV ... +500 mV (EF006879) | 0 |
| Nombre de plages de sortie -1 V ... +1 V (EF006859) | 0 |
| Nombre de plages de sortie -2 V ... +2 V (EF006866) | 0 |
| Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) | 0 |
| Nombre de plages de sortie -5 V ... +5 V (EF006876) | 0 |
| Nombre de plages de sortie -10 V ... +10 V (EF006862) | 0 |
| Nombre de plages de sortie -20 V ... +20 V (EF006870) | 0 |
| Nombre de plages de sortie 0 mV ... 60 mV (EF006858) | 0 |
| Nombre de plages de sortie 0 mV ... 100 mV (EF006846) | 0 |
| Nombre de plages de sortie 0 mV ... 200 mV (EF006851) | 0 |
| Nombre de plages de sortie 0 mV ... 300 mV (EF006854) | 0 |
| Nombre de plages de sortie 0 mV ... 500 mV (EF006857) | 0 |
| Nombre de plages de sortie 0 V ... 1 V (EF006843) | 0 |
| Nombre de plages de sortie 0 V ... 2 V (EF006847) | 0 |
| Nombre de plages de sortie 0 V ... 2,5 V (EF006848) | 0 |
| Nombre de plages de sortie 0 V ... 5 V (EF006856) | 0 |
| Nombre de plages de sortie 0 V ... 10 V (EF006845) | 0 |
| Nombre de plages de sortie 0 V ... 20 V (EF006850) | 0 |
| Nombre de plages de sortie 0 V ... 24 V (EF006852) | 0 |
| Nombre de plages de sortie 0 V ... 30 V (EF006853) | 0 |
| Nombre de plages de sortie 1 V ... 5 V (EF006860) | 0 |
| Nombre de plages de sortie 2 V ... 10 V (EF006867) | 0 |
| Nombre de plages de sortie +5 V ... -5 V (EF006842) | 0 |
| Nombre de plages de sortie +10 V ... -10 V (EF006841) | 0 |
| Nombre de plages de sortie 5 V ... 0 V (EF006877) | 0 |
| Nombre de plages de sortie 5 V ... 1 V (EF006878) | 0 |
| Nombre de plages de sortie 10 V ... 0 V (EF006863) | 0 |
| Nombre de plages de sortie 10 V ... 2 V (EF006864) | 0 |
| Nombre de plages de sortie 0 mA ... 5 mA (EF006855) | 0 |
| Nombre de plages de sortie 0 mA ... 10 mA (EF006844) | 0 |
| Nombre de plages de sortie 0 mA ... 20 mA (EF006849) | 0 |
| Nombre de plages de sortie 4 mA ... 20 mA (EF006874) | 2 |
| Nombre de plages de sortie -5 mA ... +5 mA (EF006875) | 0 |
| Nombre de plages de sortie -10 mA ... +10 mA (EF006861) | 0 |
| Nombre de plages de sortie -20 mA ... +20 mA (EF006869) | 0 |
| Nombre de plages de sortie 20 mA ... 0 mA (EF006871) | 0 |
| Nombre de plages de sortie 20 mA ... 4 mA (EF006872) | 0 |
| Nombre de canaux (EF000259) | 1 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Non |
| Séparation galvanique entre les entrées (EF007224) | Non |
| Hauteur (EF000040) | 112.5 mm |
| Largeur (EF000008) | 12.5 mm |
| Profondeur (EF000049) | 113.7 mm |
| Puissance absorbée (EF000346) | 1.8 W |
| Charge (EF007096) | 1000 Ohm |
| Température de fonctionnement (EF002393) | -40 °C |
| Dérive de température (EF007507) | 0.01 %/K |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de montage (EF000003) | Barre profilée fixation à vis |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2865955-MACX MCR-SL-RPSSI-I | 159 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
