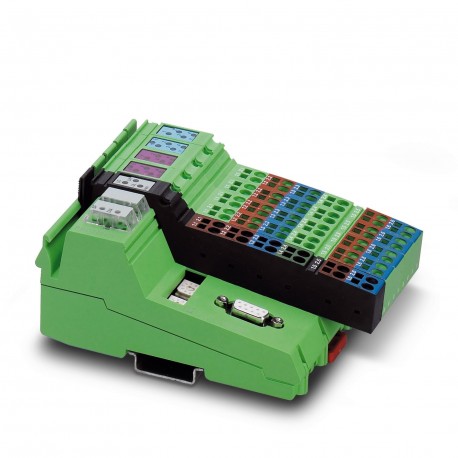

ILB PB 24 DI 8 DIO8 2863562 PHOENIX CONTACT Modulo I/O
ILB PB 24 DI 8 DIO8
2863562
PHOENIX_CONTACT
Modulo I/O
Inline, Block IO, PROFIBUS DP, Connettore femmina D-SUB-9, Ingressi digitali: 16, 24 V DC, Tecnologia di collegamento: 3 conduttori, Uscite digitali: 8, 24 V DC, 500 mA, Tecnica di connessione: 3 conduttori, Grado di protezione: IP20, inclusi connettori e campi Inline
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2863562 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI1A2 - |
| Pagina catalogo | Pagina 188 (C_6_2017) |
| GTIN | 4017918956424 |
| Peso per pezzo (confezione esclusa) | 334,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Didascalia | La figura illustra il disegno quotato generale della gamma di prodotti Inline Block IO |
| Larghezza | 95 mm |
| Altezza | 141 mm |
| Profondità | 57 mm |
| Nota sulle dimensioni | Dimensioni con connettori |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 85 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 95 % (senza condensa) |
| Pressione aria (funzionamento) | 800 hPa ... 1080 hPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 660 hPa ... 1080 hPa (fino a 3500 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 334 g |
| Nota per i dati sul peso | con connettori |
| Tipo di montaggio | NS 35/7,5 |
Interfacce
| Denominazione | PROFIBUS DP |
|---|---|
| Collegamento | Connettore femmina D-SUB a 9 poli |
| Velocità di trasmissione | 9,6 kBit/s ... 12 MBit/s |
| N. poli | 9 |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | 8 fisse e 8 liberamente selezionabili |
| Collegamento | Connessione a molla |
| Tecnica di connessione | 3 conduttori |
| Numero ingressi | 16 |
| Tempo di eccitazione tipica | ca. 500 µs |
| Nome protezione | Protezione contro cortocircuiti e sovraccarichi dell'alimentazione sensore |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
| Corrente di ingresso nominale con UIN | 5 mA |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 3 conduttori |
| Numero uscite | 8 |
| Nome protezione | Protezione contro cortocircuito, protezione contro sovraccarico |
| Tensione d'uscita | 24 V DC |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo/morsetto | 8 A |
| Corrente di uscita massima per modulo | 8 A |
| Carico nominale induttivo | 12 VA |
| Carico nominale lampade | 12 W |
| Carico nominale ohmico | 12 W |
Separazione del potenziale
| Test di verifica | Periferica / PROFIBUS 500 V AC 50 Hz 1 min. |
|---|---|
| Area I/O/FE 500 V AC 50 Hz 1 min. | |
| PROFIBUS / FE 500 V AC 50 Hz 1 min. |
Normative e prescrizioni
| Emissione disturbi | Settore industriale |
|---|---|
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
| Urti secondo EN 60068-2-27/IEC 60068-2-27 15g |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2863562-ILB PB 24 DI 8 DIO8 | 123 Kbytes |
|
