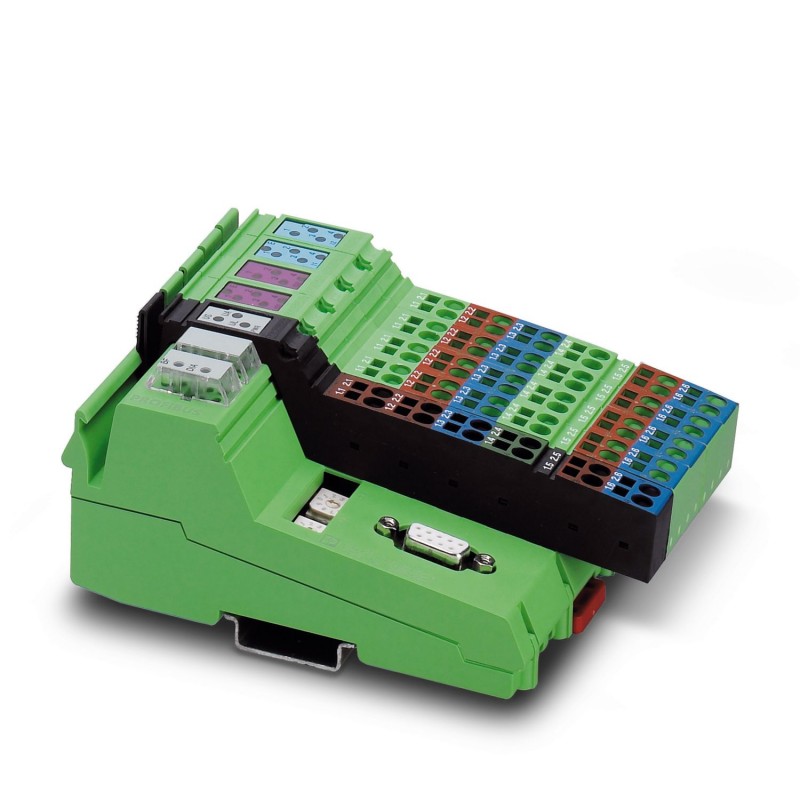

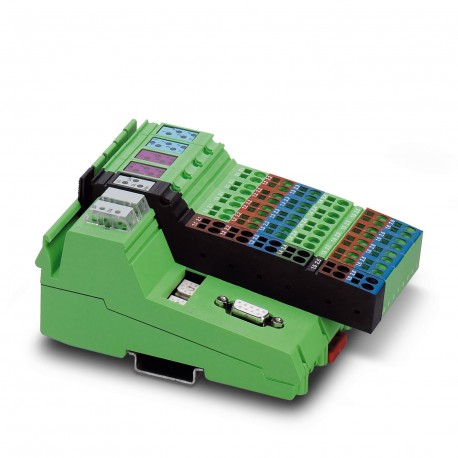

ILB PB 24 DI 8 DIO8 2863562 PHOENIX CONTACT Inline, Block IO, PROFIBUS DP, Conector hembra D-SUB-9, Entradas..
ILB PB 24 DI 8 DIO8
2863562
PHOENIX_CONTACT
Inline, Block IO, PROFIBUS DP, Conector hembra D-SUB-9, Entradas digitales: 16, 24 V DC, técnica de conexión: 3 conductores, Salidas digitales: 8, 24 V DC, 500 mA, técnica de conexión: 3 conductores, índice de protection: IP20, incluidos conectores Inline y campos
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Esquema de dimensiones |  |
| Anchura | 95 mm |
| Altura | 141 mm |
| Profundidad | 57 mm |
| Observación acerca de indicaciones de medida | Dimensiones con conectores |
| PROFIBUS DP | |
| Tipo de conexión | Conector hembra D-SUB-9 |
| Número de polos | 9 |
| Velocidad de transmisión | 9,6 kBit/s ... 12 MBit/s |
| Digital: | |
| Denominación Entrada | Entradas digitales |
| Descripción de la entrada | 8 fijas y 8 de elección libre |
| Número de entradas | 16 |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 3 conductores |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -30 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Tensión de entrada nominal UIN | 24 V DC |
| Corriente nominal de entrada a UIN | 5 mA |
| Corriente suma de sensores | máx. 2 A |
| Tiempo de reacción típico | aprox. 500 µs |
| Circuito de protección | Protección contra cortocircuito, protección contra sobrecarga de la alimentación de sensores |
| Digital: | |
| Denominación Salida | Salidas digitales |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 3 conductores |
| Número de salidas | 8 |
| Circuito de protección | Protección contra cortocircuito, protección contra sobrecarga |
| Tensión de salida | 24 V DC |
| Corriente de salida máxima por canal | 500 mA |
| Corriente de salida máxima por módulo / borne | 8 A |
| Corriente de salida máxima por módulo | 8 A |
| Tensión nominal de salida | 24 V DC |
| Carga nominal inductiva | 12 VA |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 W |
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | Orientado a bloques |
| Contenido de suministro | incluidos conectores Inline y campos |
| Número de canales | 16 |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | 60 mA |
| Potenciales: Suministro de los sensores (US) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | 2 A |
| Potenciales: Alimentación de los actuadores (UA) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | 4 A |
| Potenciales | |
| Absorción de corriente | 60 mA |
| Potenciales | |
| Absorción de corriente | 2 A |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Periferia / PROFIBUS | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Area de E/S / FE | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: PROFIBUS / FE | 500 V AC, 50 Hz, 1 min. |
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 800 hPa ... 1080 hPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 660 hPa ... 1080 hPa (hasta 3500 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 85 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 95 % (sin condensación) |
| Emisión de interferencias | Ámbito industrial |
| Tipo de montaje | NS 35/7,5 |
| Montaje sobre carril DIN |
