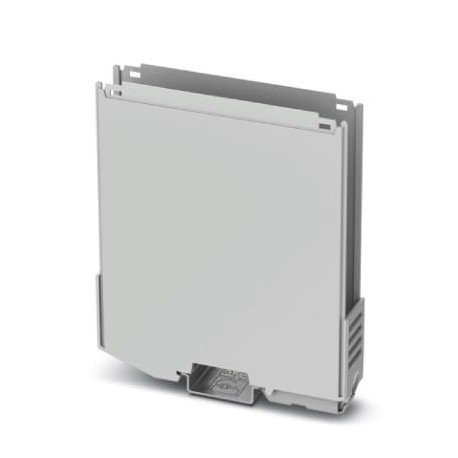

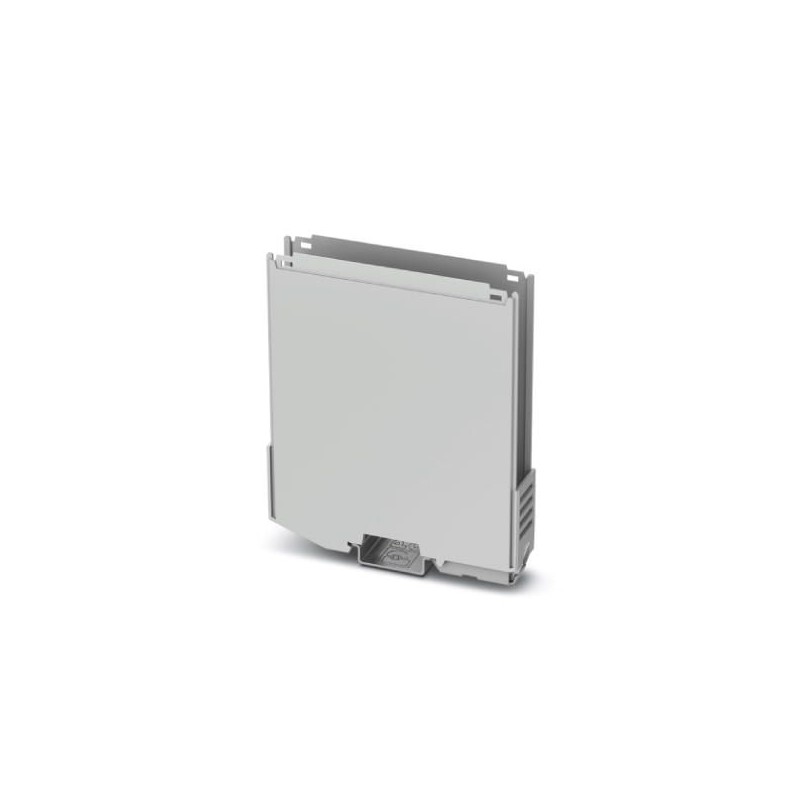

ICS20-B100X98-V-7035 2203878 PHOENIX CONTACT Base di montaggio della custodia
ICS20-B100X98-V-7035
2203878
PHOENIX_CONTACT
10
Base di montaggio della custodia
Alloggiamento del binario, Lato inferiore dell'alloggiamento con perno metallico, Livello 1: con fessure di ventilazione, Larghezza: 20 mm, Altezza: 100 mm, Profondità: 108,35 mm, Colore: grigio chiaro (7035), Ponte trasversale: Connettore bus ferroviario (opzionale), Numero di poli Connettore a croce: 8
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni due cento tré mila otto cento settanta otto |
|---|---|
| Unità d'imballaggio | 10 pc |
| Quantità di ordine minimo | 10 pc |
| GTIN | 4055626465531 |
| Peso per Pezzo (escluso imballaggio) | 22.220 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento ottanta nove mila novanta nove |
| Paese di origine | DE (Germania) |
Proprietà dell'elemento
| Articolo breve descrizione | Base di montaggio della custodia |
|---|---|
| Tipo | ICS20-B100X98-V-7035 |
| Ordine No. | Due millioni due cento tré mila otto cento settanta otto |
| Tipo alloggiamento | |
| Tipo | Parte inferiore |
| Aperture di ventilazione presenti | sì |
Dimensioni
| Larghezza [ w ] | 20 mm |
|---|---|
| Altezza [ h ] | 100 mm |
| Profondità dal bordo superiore della guida DIN [ d ] | 98 mm |
| Dimensioni | 20 mm x 100 mm x 110 mm (Inferiore dell'alloggiamento parte superiore dell'alloggiamento parte) |
Dati di materiale
| Colore (simile a RAL) | grigio chiaro (7035) |
|---|---|
| Classe di infiammabilità secondo UL 94 | V0 |
| Materiale custodia | PA 6.6 |
Condizioni ambientali
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (osservare declassamento) |
Dissipazione di potenza, custodia a 20 °C
| Temperatura ambiente | 20 °C |
|---|---|
| Fattore di riduzione | Uno |
| Posizione di montaggio | verticale |
| Dissipazione di potenza | 16 W |
Dissipazione di potenza, custodia a 30 °C
| Temperatura ambiente | 40 °C |
|---|---|
| Fattore di riduzione | 0.69 |
| Posizione di montaggio | verticale |
Dissipazione di potenza, custodia a 40 °C
| Temperatura ambiente | 60 °C |
|---|---|
| Fattore di riduzione | 0.4 |
| Posizione di montaggio | verticale |
Dissipazione di potenza, custodia a 50 °C
| Temperatura ambiente | 80 °C |
|---|---|
| Fattore di riduzione | 0.22 |
| Posizione di montaggio | verticale |
Test di vibrazione
| Specifica | IEC 60068-2-6:2007-12 |
|---|---|
| Frequenza | 10 - 150 - 10 Hz |
| Velocità di Sweep | 1 ottava/min |
| Ampiezza | 0,15 mm (10 - 58.1 Hz) |
| Accelerazione | 2g (58.1 - 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | X-, Y - e Z-asse |
Shock
| Specifica | IEC 60068-2-27:2008-02 |
|---|---|
| Forma di impulso | Semi-sinusoidale |
| Accelerazione | 15g |
| Durata dell'urto | 11 ms |
| Numero di urti per direzione | Tre |
| Direzioni di prova | X-, Y - e Z-axis (pos. e neg.) |
Termostabilità (Palla Spinta Di Prova)
| Specifica | IEC 60695-10-2:2014-02 |
|---|---|
| Temperatura | 125 °C |
| Durata della prova | 1 h |
| Forza | Venti |
Test per valutare il rischio di fuoco (glow wire)
| Specifica | IEC 60695-2-11:2014-02 |
|---|---|
| Temperatura | 850 °C |
| Il tempo di esposizione | 30 s |
Test per le sostanze che potrebbero ostacolare il rivestimento con vernice o vernice
| Specifica | VW PV 3.10.7:2005-02 |
|---|
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni cento ottanta mila cinque cento cinqueeCl@ss 6.0Venti sette millioni cento ottanta mila otto centoeCl@ss 7.0Venti sette millioni cento ottanta due mila sette cento dueeCl@ss 8.0Venti sette millioni cento ottanta due mila sette cento dueeCl@ss 9.0Venti sette millioni cento ottanta due mila sette cento due
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | chiuso |
| scatola allineabile (EF003088) | No |
| materiale (EF002169) | altro |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | grigio |
| numero RAL (EF000116) | 7035 |
| larghezza (EF000008) | 20 mm |
| altezza (EF000040) | 100 mm |
| profondità (EF000049) | 108.35 mm |
