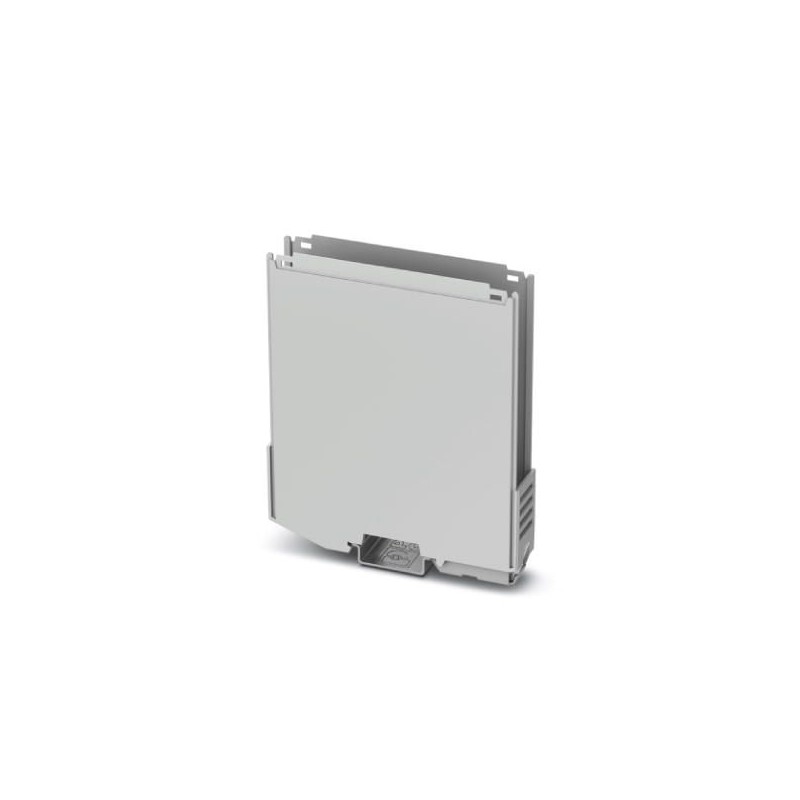

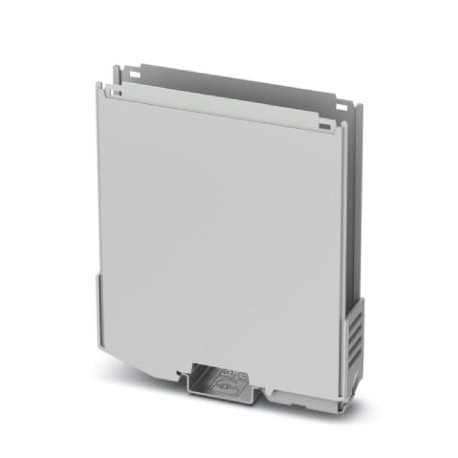

ICS20-B100X98-V-7035 2203878 PHOENIX CONTACT Montage du boîtier de base
ICS20-B100X98-V-7035
2203878
PHOENIX_CONTACT
10
Montage du boîtier de base
Boîtier de rail, Dessous de boîtier avec goupille métallique, Niveau 1 : avec fentes d’aération, largeur : 20 mm, hauteur : 100 mm, profondeur : 108,35 mm, couleur : gris clair (7035), pont transversal : connecteur de bus ferroviaire (en option), nombre de pôles connecteur transversal : 8
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million deux cent trois mille huit cent soixante dix huit |
|---|---|
| Unité d'emballage | 10 pc |
| Quantité d'ordre Minimum | 10 pc |
| GTIN | 4055626465531 |
| Poids par Pièce (hors emballage) | 22.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt dix neuf |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'élément de
| Brève description de l'article | Montage du boîtier de base |
|---|---|
| Type | ICS20-B100X98-V-7035 |
| Ordonnance N°. | Deux million deux cent trois mille huit cent soixante dix huit |
| Type de logement | |
| Type | Partie inférieure |
| Ouvertures de Ventilation présents | oui |
Dimensions
| Largeur [ w ] | 20 mm |
|---|---|
| Hauteur [ h ] | 100 mm |
| Profondeur à partir du bord supérieur du rail DIN [ d ] | 98 mm |
| Dimensions | 20 mm x 100 mm x 110 mm (boîtier Inférieur de la partie supérieure du boîtier) |
Fiche de données
| Couleur (similaire à RAL) | gris clair (7035) |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA 6.6 |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (respecter le déclassement) |
La dissipation de puissance, boîtier unique, à 20 °C
| Température ambiante | 20 °C |
|---|---|
| Facteur de réduction | Un |
| Position de montage | vertical |
| La dissipation de puissance | 16 W |
La dissipation de puissance, boîtier unique à 30 °C
| Température ambiante | 40 °C |
|---|---|
| Facteur de réduction | 0.69 |
| Position de montage | vertical |
La dissipation de puissance, seule de logement à 40 °C
| Température ambiante | 60 °C |
|---|---|
| Facteur de réduction | 0.4 |
| Position de montage | vertical |
La dissipation de puissance, boîtier unique à 50 °C
| Température ambiante | 80 °C |
|---|---|
| Facteur de réduction | 0.22 |
| Position de montage | vertical |
Test de Vibration
| Spécification | CEI 60068-2-6:2007-12 |
|---|---|
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| L'Amplitude | 0,15 mm (10 - 58.1 Hz) |
| L'accélération | 2g (58.1 - 150 Hz) |
| La durée de l'essai par axe | 2,5 h |
| Test directions | X-, Y - et Z-axe |
Choc
| Spécification | IEC 60068-2-27:2008-02 |
|---|---|
| La forme des impulsions | Semi-sinusoïdale |
| L'accélération | 15g |
| La durée du choc | 11 ms |
| Nombre de chocs par direction | Trois |
| Test directions | X, Y et l'axe Z (pos. et neg.) |
Thermostabilité (De Butée À Billes De Test)
| Spécification | CEI 60695-10-2:2014-02 |
|---|---|
| La température de | 125 °C |
| La durée de l'essai | 1 h |
| La Force | Vingt |
Test pour évaluer le risque d'incendie (glow wire)
| Spécification | CEI 60695-2-11:2014-02 |
|---|---|
| La température de | 850 °C |
| Le temps de l'exposition | 30 s |
Test pour les substances pouvant nuire à revêtement avec de la peinture ou du vernis
| Spécification | VW PV 3.10.7:2005-02 |
|---|
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million cents quatre vingt mille cinq cent cinqeCl@ss 6.0Vingt sept million cents quatre vingt mille huit centeCl@ss 7.0Vingt sept million cents quatre vingt deux mille sept cent deuxeCl@ss 8.0Vingt sept million cents quatre vingt deux mille sept cent deuxeCl@ss 9.0Vingt sept million cents quatre vingt deux mille sept cent deux
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Fermé |
| Boîtier connectable (EF003088) | Non |
| Matériau (EF002169) | Autre |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Largeur (EF000008) | 20 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 108.35 mm |
