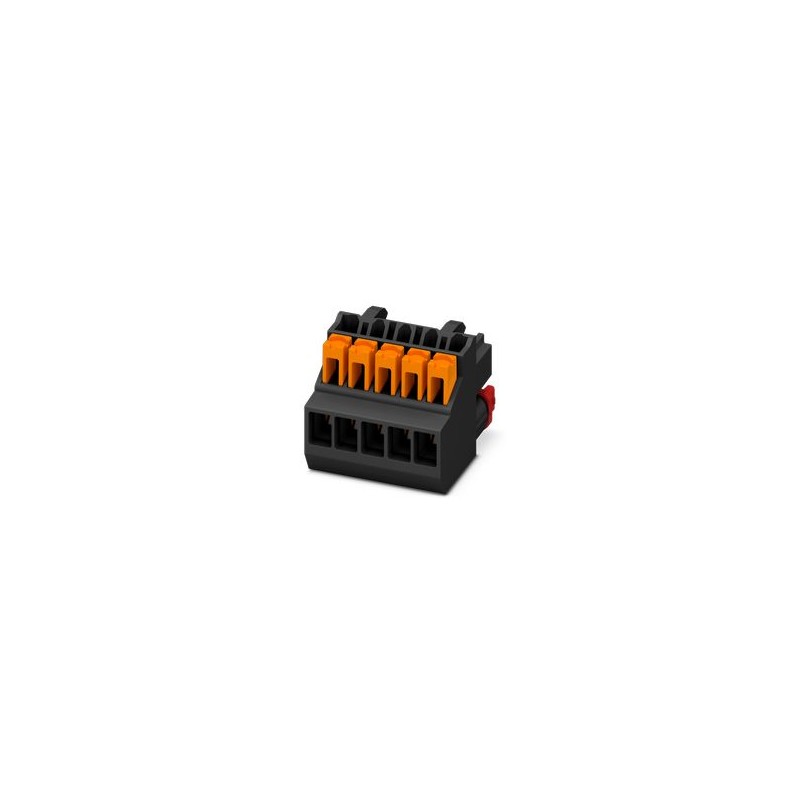

ICC25-PPC1,5/5-3,5-AA-BK 1561123 PHOENIX CONTACT Connettore per circuito stampato, sezione nominale: 1,5 mm².. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

ICC25-PPC1,5/5-3,5-AA-BK 1561123 PHOENIX CONTACT Connettore per circuito stampato, sezione nominale: 1,5 mm²..

ICC25-PPC1,5/5-3,5-AA-BK

1561123

PHOENIX_CONTACT

50

Connettore per circuito stampato, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 8 A, tensione nominale (III/2): 150 V, superficie dei contatti: Sn, tipo di connessione dei contatti: Femmina, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di connessioni: 5, famiglia di articoli: ICC.. -PPC1.5/.. -3,5, passo: 3,5 mm, tipo di collegamento: Collegamento a molla a innesto, direzione di collegamento conduttore/circuito stampato: 0 °, gancio di serraggio: - Gancio di serraggio, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: scatolato, colore dei contatti normalmente caricato a molla: arancione

Connettore plug-in per scheda circ. stampato

Connettore per circuiti stampati, sezione nominale: 1,5 mm2, colore: nero, corrente nominale: 8 A, tensione di dimensionamento (III/2): 150 V, superficie contatti: Stagno, tipo di connessione del contatto: Femmina, numero dei potenziali: 5, numero di file: 1, numero poli: 5, numero di connessioni: 5, serie di prodotti: ICC..-PPC1,5/..-3,5, passo: 3,5 mm, tipo di connessione: Connessione a molla Push-in, direzione di collegamento conduttore/scheda: 0 °, gancio di bloccaggio: - Gancio di bloccaggio, bloccaggio: assente, tipo di fissaggio: assente, tipo di confezione: confezionato nel cartone, Colore dell'apertura della molla: arancione

Maggiori dettagli


connettori ad innesto > cavo di connessione

Custodie elettroniche

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $337.30
Prezzo unitario: $6.75
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici
Caratteristiche articolo
Tipo di prodottoConnettore per circuiti stampati
Famiglia di prodottiICC..-PPC1,5/..-3,5
N. poli5
Passo3,5 mm
Numero collegamenti5
Numero di file1
Numero dei potenziali5
Caratteristiche elettriche
Corrente nominale IN8 A
Tensione nominale UN150 V
Grado d'inquinamento3
Resistività di massa2,19 mΩ
Tensione di dimensionamento (III/3)150 V
Tensione impulsiva di dimensionamento (III/3)2,5 kV
Tensione di dimensionamento (III/2)150 V
Tensione impulsiva di dimensionamento (III/2)2,5 kV
Tensione di dimensionamento (II/2)250 V
Dati di collegamento
Tecnologia di connessione
Sezione nominale1,5 mm²
Tipo di connessione del contattoFemmina
Bloccaggio
Tipo di bloccaggioassente
Flangia di fissaggioassente
Connessione conduttori
CollegamentoConnessione a molla Push-in
Direzione di collegamento conduttore/scheda0 °
Sezione conduttore rigida0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile0,2 mm² ... 1,5 mm²
Sezione conduttore AWG24 ... 16
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 1 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 0,75 mm²
Lunghezza del tratto da spelare10 mm
Indicazioni materiale
Indicazioni materiale - contatti
NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialestagnatura galvanica
Indicazioni materiale - custodia
Colore (Custodia)nero (9005)
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C
Dati sul materiale - elemento di azionamento
Colore (Elemento di azionamento)arancione (2003)
Materiale isolantePBT
CTI secondo IEC 60112275
Classe di combustibilità a norma UL 94V0
Dimensioni
Disegno quotatobkgvpdefhs.jpg
Passo3,5 mm
Larghezza [w]17,9 mm
Altezza [h]14,9 mm
Lunghezza [l]22 mm
Montaggio
CollegamentoConnessione a molla Push-in
Note
CodificaPer i dettagli vedere i disegni dei prodotti nella scheda "Download".
Avvertenza di sicurezza
Indicazioni di sicurezzaAVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose.
• AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato.
• AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico.
• L'articolo è concepito come una spina non incapsulata per l'installazione in un custodia.
• Utilizzare il connettore solo allo stato completamente innestato.
Controlli meccanici
Prova di integrità e stabilità dei conduttori
Specifica di provaDIN EN 60999-1 (VDE 0609-1):2000-12
RisultatoProva superata
Collegamento e scollegamento ripetuto
Specifica di provaDIN EN 60999-1 (VDE 0609-1):2000-12
RisultatoProva superata
Prova di trazione
Specifica di provaDIN EN 60999-1 (VDE 0609-1):2000-12
Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale0,2 mm² / rigido / > 10 N
0,2 mm² / flessibile / > 10 N
1,5 mm² / rigido / > 40 N
1,5 mm² / flessibile / > 40 N
Forza di inserzione/trazione
RisultatoProva superata
Numero di cicli25
Forza di inserzione per polo circa6,1 N
Forza di trazione per polo circa3,9 N
Resistenza delle scritte
Specifica di provaDIN EN 60068-2-70:1996-07
RisultatoProva superata
Polarizzazione e codifica
Specifica di provaDIN EN 60512-13-5:2006-11
RisultatoProva superata
Controllo visivo
Specifica di provaDIN EN 60512-1-1:2003-01
RisultatoProva superata
Controllo dimensionale
Specifica di provaDIN EN 60512-1-2:2003-01
RisultatoProva superata
Condizioni ambientali e della vita elettrica
Prova vibrazioni
Specifica di provaDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenza10 - 150 - 10 Hz
Velocità sweep1 ottavo/min
Ampiezza0,35 mm (10 Hz ... 60,1 Hz)
Velocità sweep50 m/s² (60,1 Hz ... 150 Hz)
Durata di prova per asse2,5 h
Controllo della vita elettrica
Specifica di provaDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tensione impulsiva verticale sul livello del mare2,95 kV
Resistività di massa R12,19 mΩ
Resistività di massa R22,17 mΩ
Cicli di manovra25
Resistenza di isolamento tra poli contigui> 5 TΩ
Controllo climatico
Specifica di provaDIN EN ISO 6988:1997-03
Sollecitazione per effetto della corrosione0,2 dm3SO2su 300 dm3/40 °C/1 ciclo
Sollecitazione per effetto del calore100 °C/168  h
Tensione alternata fissa1,39 kV
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 105 °C (a seconda della curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 55 °C
Umidità dell'aria relativa (trasporto e stoccaggio)30 % ... 70 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Controlli elettrici
Prova termica | Gruppo di controllo C
Specifica di provaDIN EN 60512-5-1:2003-01
Numero di poli testati5
Resistenza di isolamento
Specifica di provaDIN EN 60512-3-1:2003-01
Resistenza di isolamento tra poli contigui> 1 TΩ
Distanze di isolamento in aria e superficiale |
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Gruppo materiale isolanteI
Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11))CTI 600
Tensione di isolamento di nominale (III/3)150 V
Tensione impulsiva nominale (III/3)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3)1,5 mm
valore minimo della distanza di isolamento superficiale (III/3)1,6 mm
Tensione di isolamento di nominale (III/2)150 V
Tensione impulsiva nominale (III/2)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2)1,5 mm
valore minimo della distanza di isolamento superficiale (III/2)0,8 mm
Tensione di isolamento di nominale (II/2)250 V
valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2)1,5 mm
valore minimo della distanza di isolamento superficiale (II/2)1,25 mm
Informazioni sull'imballaggio
Confezioneconfezionato nel cartone
Tipo di confezionamentoCartone

ETIM for 1561123 Connettori a innesto (EC002638)
Caratteristica Valore
tipo di connessione (EF000064) altro
tipo di contatto (EF001587) presa
numero di poli (EF001391) 5
numero di serie di contatti a innesto (EF006935) 1
dimensione modulare dei contatti (EF007326) 3.5 mm
dimensione modulare dei collegamenti (EF006827) 3.5 mm
angolo contatto/collegamento del conduttore (EF007546) altro
corrente nominale In (EF008250) 8 A
tensione nominale (EF000228) 150 V
categoria di sovratensione (EF006785) III
grado di inquinamento (EF006786) 2
sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) 0.2 mm²
sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) 0.25 mm²
sezione conduttore collegabile unifilare (EF007337) 0.2 mm²
tipo di collegamento elettrico (EF003961) raccordo a molla
tipo di cavo collegabile (EF006816) cavo a sezione circolare
materiale del contatto (EF007544) rame
materiale del corpo isolante (EF007543) poliammide (PA)
materiale della scatola (EF001596) altro
colore della scatola (EF000136) nero
classe di infiammabilità del materiale isolante secondo UL94 (EF002521) V0
temperatura d'esercizio (EF002393) -40 °C
