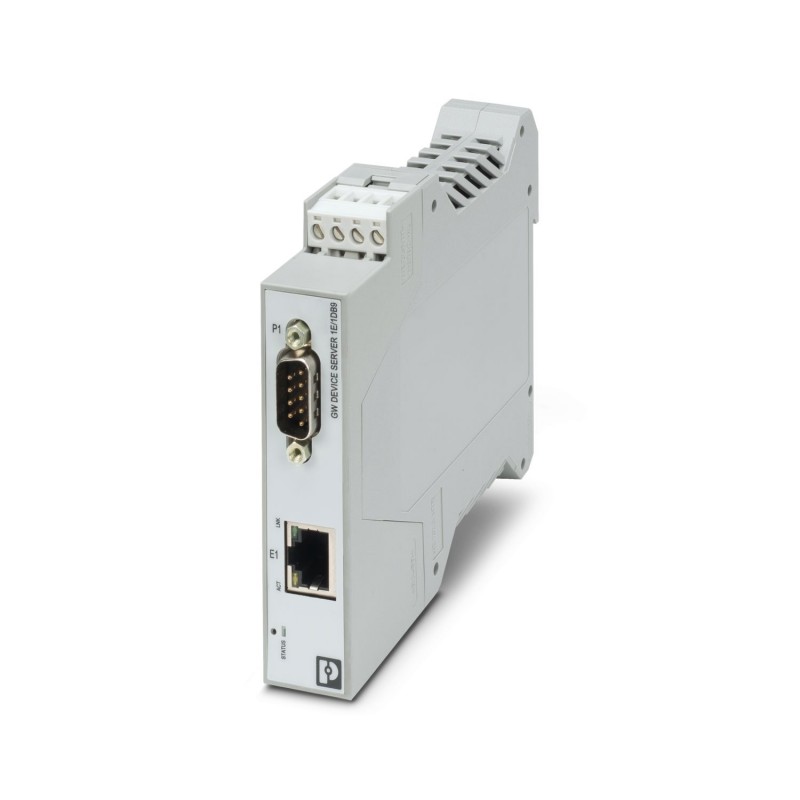

GW PN/ASCII 1E/1DB9 1021080 PHOENIX CONTACT Convertitori di interfaccia
GW PN/ASCII 1E/1DB9
1021080
PHOENIX_CONTACT
Convertitori di interfaccia
Il GW PN/ASCII... converte stringhe seriali di caratteri RAW o ASCII in PROFINET. Comprende una connessione RJ45 e una connessione D-SUB-9.
Il GW PN/ASCII… converte stringhe ASCII o RAW seriali in protocollo PROFINET. Comprende una porta RJ45 e una porta D-SUB 9.
sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
Caratteristiche articolo
| Tipo di prodotto | Convertitore di interfaccia |
| MTBF | 92,1 Anni (Standard Telcordia, temperatura: 25 °C, carico: 50%, fattore ambientale = 1,0) |
| 61,4 Anni (Standard Telcordia, temperatura: 40 °C, carico: 50%, fattore ambientale = 1,5) | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
Caratteristiche elettriche
| Separazione galvanica | IEC UL 61010-1 (VCC // Ethernet) |
| Tensione di prova interfaccia dati/interfaccia dati | 1,5 kVeff(50 Hz, 1 min.) |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min.) |
| 1,5 kVeff | |
| Alimentazione | |
| Range tensione di alimentazione | 10,8 V DC ... 30 V DC (mediante morsetto a vite a innesto COMBICON) |
| Corrente assorbita tipica | 48 mA (24 V DC) |
| Max. corrente assorbita | 60 mA (24 V DC) |
| Funzione | |
| Management | Web based Management |
| Indicazioni di stato e di diagnostica | LED: stato, ACT/LNK (traffico dati Ethernet) |
Dati di collegamento
| Alimentazione | |
| Sezione conduttore flessibile | 0,20 mm² ... 2,50 mm² |
| Sezione del conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Interfacce
| Segnale | Ethernet |
| PROFINET | |
| Server web | sì |
| Dati: PROFINET | |
| Velocità di trasmissione seriale | 10/100 MBit/s, auto-negoziazione |
| Collegamento | Connettore femmina RJ45, schermato |
| Numero di canali | 1 |
| Lunghezza di trasmissione | ≤ 100 m (twisted pair schermato) |
| Protocolli | PROFINET, ASCII |
| Protocolli ausiliari | ARP, DHCP (Client), PING |
| Dati: RS-232 | |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Numero collegamenti | 1 |
| Collegamento | Connettore maschio D-SUB 9 |
| Pinning | DTE |
| Lunghezza di trasmissione | 15 m |
| Formato dati/Codifica dati | 5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota |
| Controllo del flusso dati/protocollo | Software Handshake, Xon/Xoff o Hardware Handshake RTS/CTS |
| Dati: RS-422 | |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Numero collegamenti | 1 |
| Collegamento | Connettore maschio D-SUB 9 |
| Pinning | 2, 3, 5, 7, 8 |
| Lunghezza di trasmissione | ≤ 1200 m |
| Resistenza terminale | 120 Ω (configurabile) |
| Formato dati/Codifica dati | 5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota |
| Dati: RS-485 | |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Numero collegamenti | 1 |
| Collegamento | Connettore maschio D-SUB 9 |
| Pinning | 3, 5, 7 |
| Resistenza terminale | 120 Ω (configurabile) |
| Formato dati/Codifica dati | 5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota |
Dimensioni
| Larghezza | 22,5 mm |
| Altezza | 99 mm |
| Profondità | 115 mm |
Indicazioni materiale
| Colore | grigio |
| Materiale custodia | PA 6.6 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | < 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
Omologazioni
| Conformità/Omologazioni | |
| Conformità | CE conforme |
| UL, USA | UL 61010-1 |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D T4A |
| Dati EX | |
| ATEX | DEMKO 18ATEX 2026X: II 3 G Ex ec IIC T4 Gc |
| IECEx | IECEx UL 18.0023X Ex ec IIC T4 Gc |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Emissione disturbi | EN 61000-6-4 |
Normative e prescrizioni
| Norme/Disposizioni | EN 55022, EN 55024 |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 1 |
| numero di interfacce HW seriali RS422 (EF003022) | 1 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| con separazione del potenziale (EF003272) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 115 mm |
