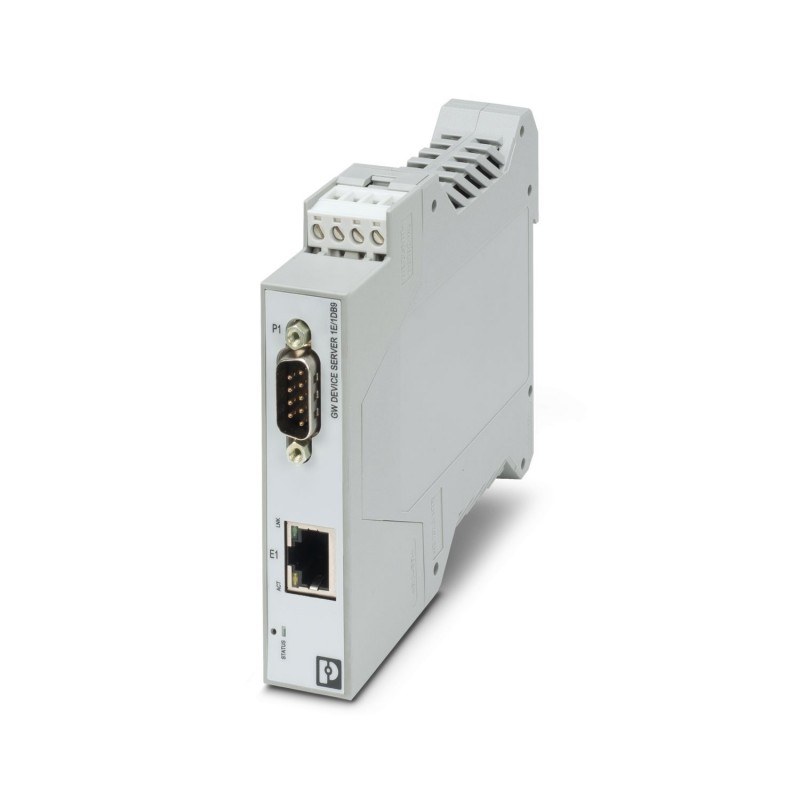

GW PN/ASCII 1E/1DB9 1021080 PHOENIX CONTACT Interface convertisseurs
GW PN/ASCII 1E/1DB9
1021080
PHOENIX_CONTACT
Interface convertisseurs
Le GW PN/ASCII... convertit les chaînes de série de caractères RAW ou ASCII en PROFINET. Il se compose d’une connexion RJ45 et d’une connexion D-SUB-9.
Le GW PN/ASCII... convertit les chaînes série RAW ou ASCII en PROFINET. Comprend un port RJ45 et un port D-SUB 9.
Commande industrielle API > Module de communication pour API
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million vingt et une mille quatre vingt |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626513515 |
| Poids par Pièce (hors emballage) | 167.450 g |
| Tarif des douanes numéro | Quatre vingt cinq million cents soixante seize mille deux cent |
| Pays d'origine | NOUS (États-unis) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Admissible à l'humidité (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Admissible d'humidité (stockage/transport) | 5 % ... 95 % (sans condensation) |
| Altitude | < 2000 m |
| Degré de protection | IP20 |
| Immunité au bruit | EN 61000-6-2:2005 |
Général
| L'isolation électrique | IEC UL 61010-1 (VCC // Ethernet) |
|---|---|
| Tension d'essai à l'interface de données/interface de données | 1.5 kVrms(50 Hz, 1 min.) |
| Tension d'essai à l'interface de données/d'alimentation | 1.5 kVrms |
| 1.5 kVrms(50 Hz, 1 min.) | |
| Normes/règlements | EN 55022, EN 55024 |
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
| Les émissions de bruit | EN 61000-6-4 |
| Poids Net | 167.45 g |
| Matériau du boîtier | PA 6.6 |
| Couleur | gris |
| MTBF | 92.1 Ans (Telcordia standard, 25°C, 50% le stress, Facteur de l'Environnement = 1.0) |
| De 61,4 Ans (Telcordia standard, 40°C, 50% le stress, Facteur de l'Environnement = 1.5) | |
| La conformité | CE-conforme |
| UL, ÉTATS-UNIS | UL 61010-1 |
| UL, états-unis/Canada | Classe I, Div. 2, Groupes A, B, C, D T4A |
Alimentation
| Plage de tension d'alimentation | 10.8 V DC ... 30 V DC (par enfichable COMBICON bornier à vis) |
|---|---|
| Max. consommation de courant | 60 mA (24 V DC) |
| Type consommation de courant | 48 mA (24 V DC) |
| Chef de section flexible max. | 2.50 mm2 |
| Chef de section transversale souple min. | 0.20 mm2 |
| Chef de section AWG max. | Douze |
| Chef de section AWG min. | Vingt quatre |
Interface série
| Interface 1 | PROFINET |
|---|---|
| Interface | Ethernet |
| Pas de. de ports | Un |
| Méthode de connexion | Prise RJ45, blindé |
| Longueur de Transmission | ≤ 100 m (paire torsadée blindée) |
| Protocoles pris en charge | PROFINET, ASCII |
| Auxiliaire de protocoles | ARP, DHCP (Client), PING |
| Série vitesse de transmission | 10/100 Mbit / s, auto-négociation |
| Interface | RS-232 |
| Nombre de connexions | Un |
| Méthode de connexion | D-SUB 9 plug |
| Format de fichier/codage | 5/6/7/8 bits de Données, 1/2 bits d'Arrêt, Aucun/pair/Impair/Marque/Espace de Parité |
| Longueur de Transmission | 15 m |
| Affectation des broches | |
| Contrôle du flux de données et des protocoles | Logiciel poignée de main, Xon/Xoff ou hardware handshake RTS/CTS |
| Série vitesse de transmission | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Interface | RS-422 |
| Nombre de connexions | Un |
| Méthode de connexion | D-SUB 9 plug |
| Format de fichier/codage | 5/6/7/8 bits de Données, 1/2 bits d'Arrêt, Aucun/pair/Impair/Marque/Espace de Parité |
| Longueur de Transmission | ≤ 1200 m |
| Résistance de terminaison | 120 Ω (configurable) |
| Affectation des broches | |
| Série vitesse de transmission | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Interface | RS-485 |
| Nombre de connexions | Un |
| Méthode de connexion | D-SUB 9 plug |
| Format de fichier/codage | 5/6/7/8 bits de Données, 1/2 bits d'Arrêt, Aucun/pair/Impair/Marque/Espace de Parité |
| Résistance de terminaison | 120 Ω (configurable) |
| Affectation des broches | |
| Série vitesse de transmission | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
La fonction
| Gestion basée sur le Web | oui |
|---|---|
| Gestion | Gestion basée sur le Web |
| Statut et indicateurs de diagnostic |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Type de test | Résistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6 |
| L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27 | |
| Les émissions de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2:2005 |
| Normes/règlements | EN 55022, EN 55024 |
| La conformité | CE-conforme |
| UL, ÉTATS-UNIS | UL 61010-1 |
| UL, états-unis/Canada | Classe I, Div. 2, Groupes A, B, C, D T4A |
| ATEX | DEMKO 18ATEX 2026X: II 3 G Ex ce IIC T4 Gc |
| IECEx | IECEx UL 18.0023 X Ex ce IIC T4 Gc |
Les Classifications
eCl@ss 4.0Vingt sept million deux cent cinquante mille cinq cent quatreeCl@ss 4.1Vingt sept million deux cent cinquante mille cinq cent quatreeCl@ss 5.0Vingt sept million deux cent cinquante mille cinq cent quatreeCl@ss 5.1Vingt sept million deux cent cinquante mille cinq cent quatreeCl@ss 6.0Dix neuf million cents soixante dix neuf mille deux centeCl@ss 7.0Dix neuf million cents soixante dix neuf mille deux cent quatre vingt dixeCl@ss 9.0Dix neuf million cents soixante dix neuf mille deux cent quatre vingt dix
UNSPSC 6.01Trente million deux cent onze mille cinq cent sixUNSPSC 7.0901Trente neuf million cents vingt et une mille huitUNSPSC 11Trente neuf million cents vingt et une mille huitUNSPSC 12.01Trente neuf million cents vingt et une mille huitUNSPSC 13.2Quarante trois million deux cent vingt deux mille six cent quatre
| Caractéristique | Valeur |
|---|---|
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 1 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 1 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 99 mm |
| Profondeur (EF000049) | 115 mm |
