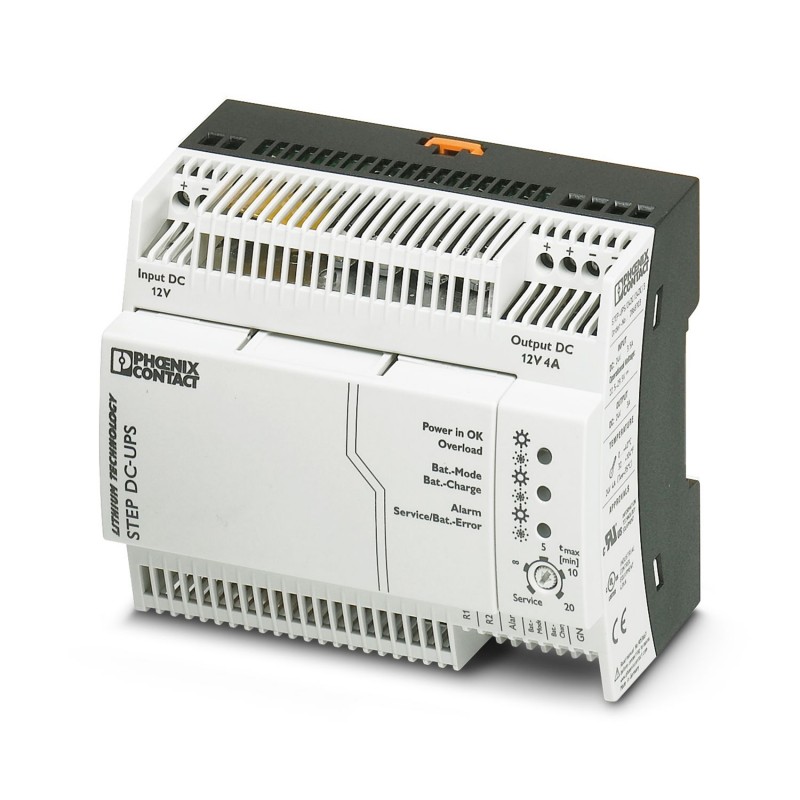

STEP-UPS/12DC/12DC/4 2868693 PHOENIX CONTACT Alimentazione elettrica senza interruzioni
STEP-UPS/12DC/12DC/4
2868693
PHOENIX_CONTACT
Alimentazione elettrica senza interruzioni
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2868693 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMUS42 - |
| Pagina catalogo | Pagina 298 (C_4_2017) |
| GTIN | 4046356519922 |
| Peso per pezzo (confezione esclusa) | 595,400 g |
| Numero tariffa doganale | 85371091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | 0 °C ... 40 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 45 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
Dati di ingresso
| Tensione d'ingresso | 12 V DC |
|---|---|
| Tensione d'ingresso nominale | 12 V DC |
| Range tensione d'ingresso | 10 V DC ... 16,5 V DC |
| Corrente assorbita (procedura di ricarica) | < 0,8 A (Procedura di ricarica (ICharge = max, IOut = 0)) |
| Corrente assorbita (massima) | 6 A |
| Corrente assorbita (a vuoto) | < 30 mA |
| Soglia di collegamento fissa | < 10 V |
| Soglia di collegamento variabile | 1 V / 1 s |
| Fusibile d'ingresso, integrato | 7 A (ritardato, interno) |
Dati di uscita (funzionamento della rete 12 V DC)
| Tensione in uscita nominale | 12 V DC |
|---|---|
| Corrente nominale di uscita (IN) | 4 A (0 °C ... 40 °C) |
Dati di uscita (funzionamento batteria 12 V DC)
| Tensione in uscita nominale | 12 V DC |
|---|---|
| Range di tensione di uscita (in funzione della tensione di ingresso) | 10 V DC ... 15 V DC (UOut= UIn (t-1)) |
| Corrente nominale di uscita (IN) | 4 A (0 °C ... 40 °C) |
Informazioni generali
| Tecnologia IQ | no |
|---|---|
| Peso netto | 0,46 kg |
| Supporto di memorizzazione | Polimero di litio |
| Classe di protezione | III |
| MTBF (IEC 61709, SN 29500) | > 1997000 h (40 °C) |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 6,5 mm |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 6,5 mm |
| Filettatura | M3 |
Segnalazione dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 6,5 mm |
| Filettatura | M3 |
Procedura di ricarica
| Controllo qualità della batteria | sì, a ogni ricarica e ciclicamente una volta al mese |
|---|---|
| Protezione da scarica profonda | < 15 V DC |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Immunità ai disturbi | EN 61000-6-2 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 4 kV (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Frequenza | 1,4 GHz ... 2 GHz |
| Forza del campo di prova | 3 V/m (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Tensione | 10 V (Grado severità collaudo 3) |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Omologazioni UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2868693-STEP-UPS/12DC/12DC/4 | 129 Kbytes |
|
