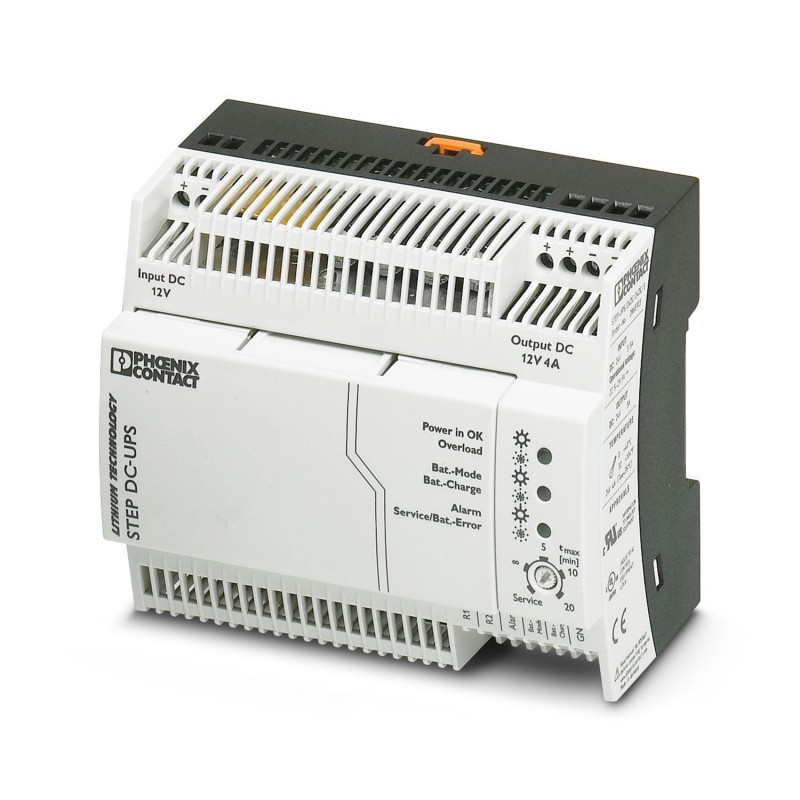

STEP-UPS/12DC/12DC/4 2868693 PHOENIX CONTACT Alimentation secourue
STEP-UPS/12DC/12DC/4
2868693
PHOENIX_CONTACT
Alimentation secourue
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2868693 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 298 (C-4-2017) |
| GTIN | 4046356519922 |
| Poids par pièce (hors emballage) | 0,595 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | 0 °C ... 40 °C |
| Température ambiante (stockage/transport) | -20 °C ... 45 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d’entrée
| Tension d'entrée | 12 V DC |
|---|---|
| Tension d'entrée nominale | 12 V DC |
| Plage de tension d'entrée | 10 V DC ... 16,5 V DC |
| Consommation de courant (pendant la charge) | < 0,8 A (Processus de charge (ICharge = max, IOut = 0)) |
| Consommation de courant (maximale) | 6 A |
| Consommation de courant (marche à vide) | < 30 mA |
| Seuil de commutation fixe | < 10 V |
| Seuil de commutation variable | 1 V / 1 s |
| Fusible d'entrée, monté | 7 A (temporisé, intérieur) |
Données de sortie (fonctionnement sur secteur 12 V DC)
| Tension de sortie nominale | 12 V DC |
|---|---|
| Courant nominal de sortie (IN) | 4 A (0 °C ... 40 °C) |
Données de sortie (fonctionnement sur pile 12 V DC)
| Tension de sortie nominale | 12 V DC |
|---|---|
| Plage de tension de sortie (dépend de la tension d'entrée) | 10 V DC ... 15 V DC (UOut= UIn (t-1)) |
| Courant nominal de sortie (IN) | 4 A (0 °C ... 40 °C) |
Données de sortie générales
| Rendement | > 97,4 % (Alimentation secteur, pour accumulateur d'énergie chargé) |
|---|
Généralités
| Technologie IQ | non |
|---|---|
| Poids net | 0,46 kg |
| Support d'enregistrement | Lithium polymère |
| Classe de protection | III |
| MTBF (IEC 61709, SN 29500) | > 1997000 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 6,5 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 6,5 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement signalisation
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 6,5 mm |
| Filetage vis | M3 |
Charge
| Contrôle qualité de la batterie | oui, à chaque charge et périodiquement une fois par mois |
|---|---|
| Protection contre la décharge totale | < 15 V DC |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Immunité | EN 61000-6-2 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Homologations UL | UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2868693-STEP-UPS/12DC/12DC/4 | 129 Kbytes |
|
