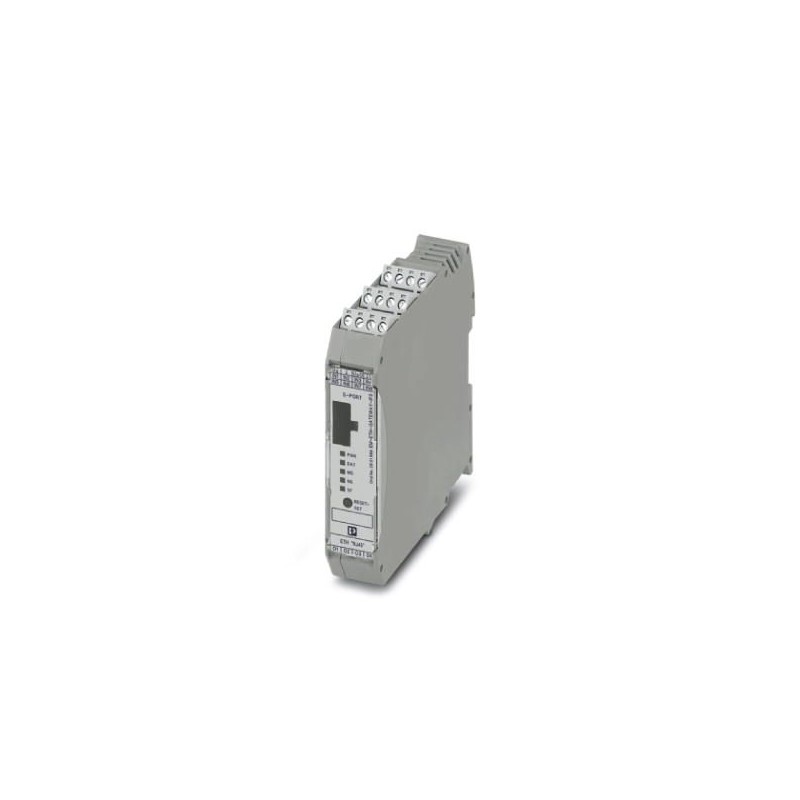

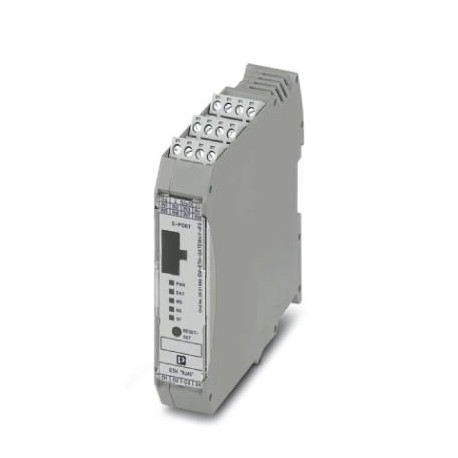

EM-ETH-GATEWAY-IFS 2901988 PHOENIX CONTACT Interfaccia dati
EM-ETH-GATEWAY-IFS
2901988
PHOENIX_CONTACT
Interfaccia dati
Gateway di collegamento per il collegamento di un massimo di 32 partecipanti al sistema INTERFACE tramite EtherNet/IP™ a un sistema di controllo di ordine superiore. I partecipanti al sistema INTERFACE sono collegati tramite connettori bus ferroviario al gateway di collegamento, il connettore bus ferroviario è collegato.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2901988 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7712 - |
| Pagina catalogo | Pagina 16 (C_5_2017) |
| GTIN | 4046356641937 |
| Peso per pezzo (confezione esclusa) | 194,200 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -35 °C ... 80 °C |
| Grado di protezione | IP20 |
Alimentazione delle apparecchiature
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -20 % ... +25 % |
|---|---|
| Corrente di alimentazione, di comando, di dimensionamento IS | 85 mA (più corrente di carico delle uscite) |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni |
Ingressi digitali
| Numero | 8 |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC ±20 % |
| Corrente di lavoro di dimensionamento IC | 3 mA |
| Circuito di protezione | Prot. contro inversione polarità |
Uscite digitali
| Denominazione | Uscite di commutazione |
|---|---|
| Numero | 4 |
| Nota sul circuito di protezione | Protezione con fusibile da 8 A max. |
| Tensione residua | 1 V |
| Max. tensione commutabile | 23 V DC (US- Ures.dell’uscita) |
| Max. corrente d'inserzione | 500 mA |
| Circuito di protezione | Protezione parallela contro inversione di polarità, prestare attenzione al fusibile |
Generalità
| Funzionamento | 100 % ED |
|---|---|
| Grado di protezione | IP20 |
| Norme/Disposizioni | EN 50178 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Tipo di montaggio | Montaggio su guida |
| Materiale custodia | Poliammide PA non rinforzato |
| Colore | grigio |
Interfaccia seriale
| Interfaccia 1 | Interface-System |
|---|---|
| Velocità di trasmissione seriale | 76,8 kBit/s |
| Collegamento | Connettori bus |
| Interfaccia 2 | EtherNet/IP™ |
| Velocità di trasmissione seriale | 100 MBit/s |
| Collegamento | Connettore femmina RJ45 |
Connection data 1
| Denominazione collegamento | Alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 12 ... 24 |
Connection data 2
| Denominazione collegamento | Attacco di programmazione |
|---|---|
| Collegamento | S-PORT (connettore femmina) |
| Numero collegamenti | 1 |
| N. poli | 12 |
Connection data 3
| Denominazione collegamento | Sistema INTERFACE |
|---|---|
| Collegamento | Connettori bus |
| Numero collegamenti | 1 |
| N. poli | 5 |
Normative e prescrizioni
| Norme/Disposizioni | EN 50178 |
|---|---|
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 22.65 mm |
| altezza (EF000040) | 107.860794 mm |
| profondità (EF000049) | 113.801091 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2901988-EM-ETH-GATEWAY-IFS | 114 Kbytes |
|
