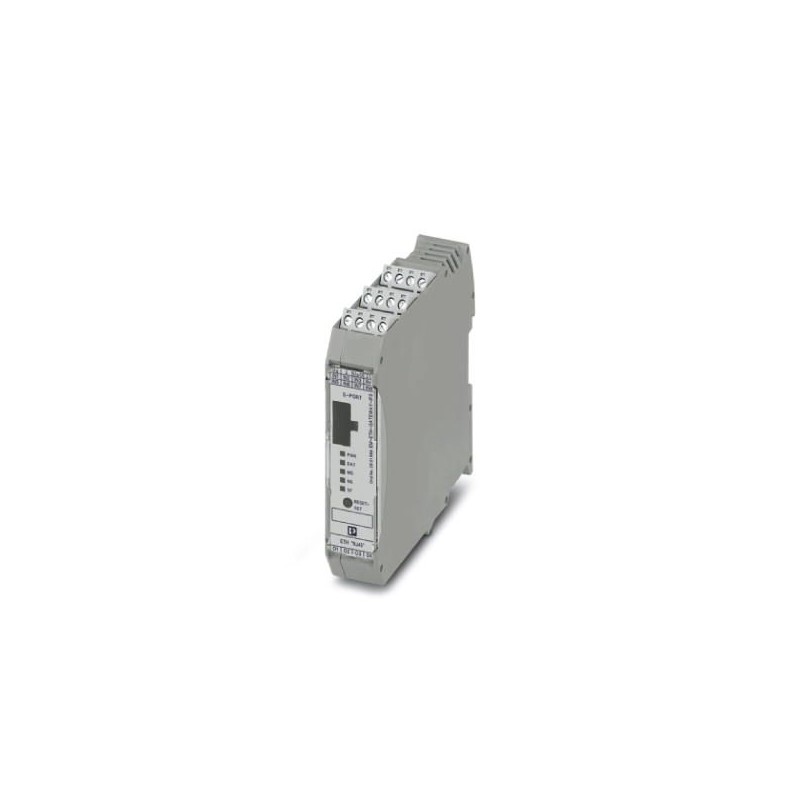

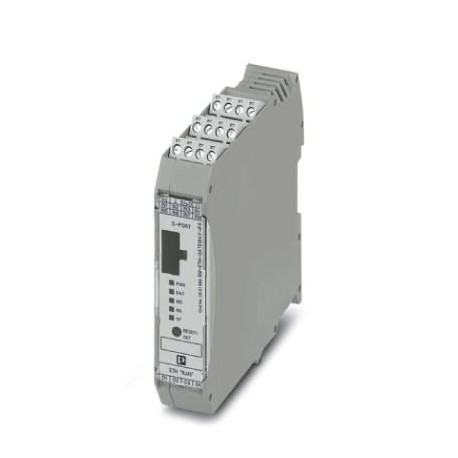

EM-ETH-GATEWAY-IFS 2901988 PHOENIX CONTACT Gateway für die Anbindung von bis zu 32 INTERFACE-Systemteilnehme.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EM-ETH-GATEWAY-IFS 2901988 PHOENIX CONTACT Gateway für die Anbindung von bis zu 32 INTERFACE-Systemteilnehme..

EM-ETH-GATEWAY-IFS

2901988

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Gateway für die Anbindung von bis zu 32 INTERFACE-Systemteilnehmer über EtherNet/IP™ an eine übergeordnete Steuerung. Die INTERFACE-Systemteilnehmer werden mittels Tragschienen-Busverbinder mit dem Gateway verbunden, Tragschienen-Busverbinder liegt bei.

Mehr Infos


INTERFACE Signalkonverter - PHOENIX CONTACT

Solid state relays and power electronics. Relay - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+162,52 €
2+158,82 €
3+157,12 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Geräteversorgung

Bemessungssteuerstromkreisspeisespannung US24 V DC -20 % ... +25 %
Bemessungssteuerspeisestrom IS85 mA (plus Laststrom der Ausgänge)
SchutzbeschaltungVerpolschutz
Überspannungsschutz

Digitale Eingänge

Anzahl8
Bemessungsbetätigungsspannung UC24 V DC ±20 %
Bemessungsbetätigungsstrom IC3 mA
SchutzbeschaltungVerpolschutz

Digitale Ausgänge

BenennungSchaltausgänge
Anzahl4
Hinweis SchutzbeschaltungAbsicherung mit max. 8 A F-Sicherung
Restspannung1 V
Schaltspannung maximal23 V DC (US - URest des Ausgangs)
Schaltstrom maximal500 mA
SchutzbeschaltungParallelverpolschutz, Sicherung beachten

Anschlussdaten Versorgung

Benennung AnschlussCOMBICON-Anschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2 mm²
Leiterquerschnitt AWG min12
Leiterquerschnitt AWG max24
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
SchraubengewindeM3
AnschlussartSchraubanschluss
Abisolierlänge8 mm

Anschlussdaten Programmieranschluss

Benennung AnschlussProgrammieranschluss
Anzahl der Anschlüsse1
AnschlussartS-PORT (Buchse)
Polzahl12

Anschlussdaten INTERFACE-System

Benennung AnschlussINTERFACE-System
Anzahl der Anschlüsse1
AnschlussartTragschienen-Busverbinder
Polzahl5

Anschlussdaten BUS-Anschluss

Benennung AnschlussEthernet/IP™
Anzahl der Anschlüsse1
AnschlussartRJ45

Allgemein

Betriebsart100 % ED
SchutzartIP20
Normen/BestimmungenEN 50178
Verschmutzungsgrad2
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
MontageartTragschienenmontage
Material GehäusePolyamid PA unverstärkt
Farbegrün

Serielle Schnittstelle

Schnittstelle 1IFS-Schnittstelle
Serielle Übertragungsrate76,8 kBit/s
AnschlussartTragschienen-Busverbinder
Schnittstelle 2EtherNet/IP™
Serielle Übertragungsrate100 MBit/s
AnschlussartRJ45-Buchse

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-35 °C ... 80 °C

Maße

Breite22,5 mm
Höhe99 mm
Tiefe114,5 mm

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2901988-EM-ETH-GATEWAY-IFSEnglish114 KbytesPHOENIX CONTACT-2901988-EM-ETH-GATEWAY-IFS
