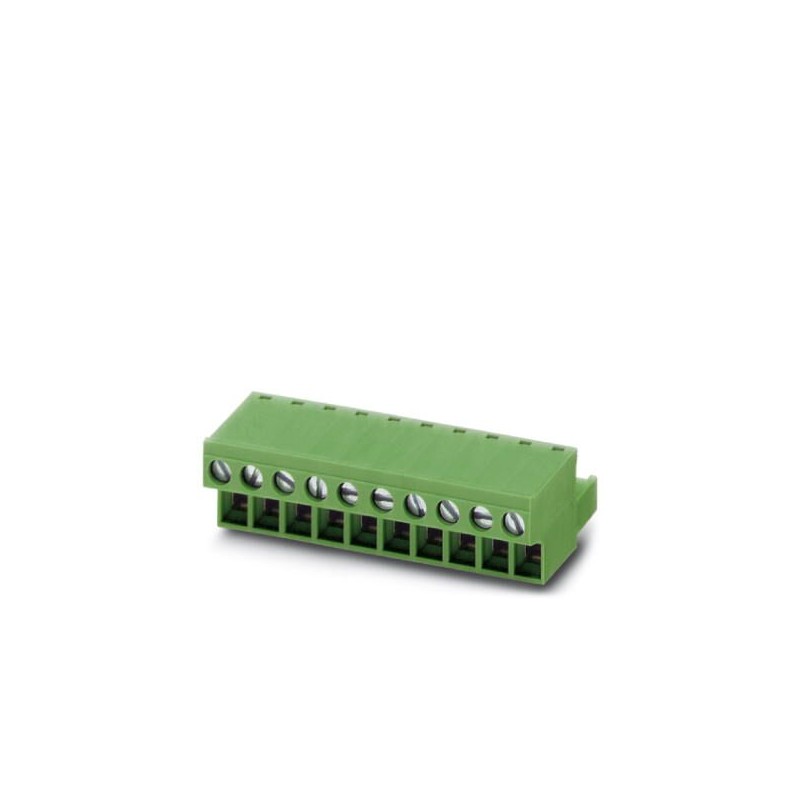

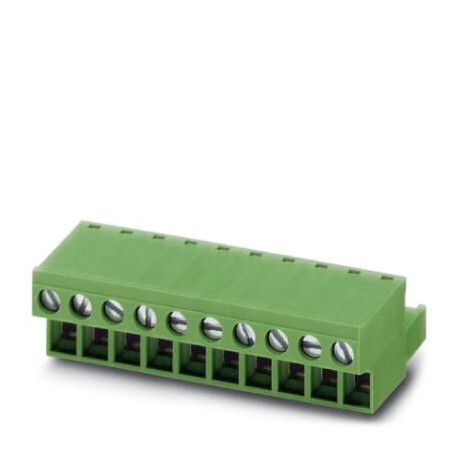

FRONT-MSTB 2,5/ 3-ST-5,08 BKNZ 1785715 PHOENIX CONTACT Spina
FRONT-MSTB 2,5/ 3-ST-5,08 BKNZ
1785715
PHOENIX_CONTACT
50
Spina
Connettore per circuito stampato, sezione nominale: 2,5 mm², colore: nero, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: femmina, numero di potenziali: 3, numero di file: 1, numero di poli: 3, numero di collegamenti: 3, famiglia di articoli: FRONT-MSTB 2.5/.. -ST, passo: 5,08 mm, tipo di collegamento: Collegamento a vite frontale, forma di serraggio a vite: L Fessura longitudinale, direzione di collegamento del conduttore/circuito stampato: 0 °, gancio di serraggio: - Gancio di serraggio, sistema a innesto: COMBICON MSTB 2.5, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Connettore per circuiti stampati, corrente nominale: 12 A, tensione di dimensionamento (III/2): 320 V, sezione nominale: 2,5 mm², numero poli: 3, passo: 5,08 mm, collegamento: Connessione a vite frontale, colore: nero, superficie contatti: Stagno
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1785715 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFAA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4046356572934 |
| Peso per pezzo (confezione esclusa) | 9,210 g |
| Numero tariffa doganale | 85366990 |
Torna su
Caratteristiche articolo
| Abbreviazione | Connettori per circuiti stampati |
|---|---|
| Sistema di spine | CLASSIC COMBICON |
| Tipo contatti | Femmina |
| Famiglia articolo | FRONT-MSTB 2,5/..-ST |
| Passo | 5,08 mm |
| N. poli | 3 |
| Collegamento | Connessione a vite frontale |
| Bloccaggio | assente |
| Numero di piani | 1 |
| Numero collegamenti | 3 |
| Numero dei potenziali | 3 |
Dati elettrici
| Corrente nominale | 12 A |
|---|---|
| Tensione nominale | 320 V |
| Tensione di dimensionamento | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
Dati di collegamento
| Collegamento | Connessione a vite frontale |
|---|---|
| a innesto | sì |
| Sezione conduttore rigida | 0,34 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 12 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1,5 mm² |
| Calibro a tampone a x b / diametro | 2,8 mm x 2,0 mm / 2,4 mm |
| Lunghezza del tratto da spelare | 10 mm |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Colore custodia | nero (9005) |
|---|---|
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato |  |
|---|---|
| Lunghezza [ l ] | 27,2 mm |
| Larghezza [ w ] | 15,24 mm |
| Altezza [ h ] | 15 mm |
| Passo | 5,08 mm |
| Altezza (senza pin di saldatura) | 15 mm |
| Misura a | 10,16 mm |
Informazioni generali sul prodotto
| Nota | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
|---|
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (in base alla curva di derating) |
Attacco e metodi di collegamento
| Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,34 mm² / rigido / > 15 N |
| 0,2 mm² / flessibile / > 10 N | |
| 2,5 mm² / rigido / > 50 N | |
| 2,5 mm² / flessibile / > 50 N |
Controlli meccanici a norma
| Controllo visivo | Controllo superato DIN EN 60512-1-1:2003-01 |
|---|---|
| Verifica misure | Controllo superato DIN EN 60512-1-2:2003-01 |
| Resistenza diciture | Controllo superato DIN EN 60068-2-70:1996-07 |
| Risultato | Controllo superato |
| Specifica di prova | DIN EN 60512-13-2:2006-11 |
| Numero di cicli | 25 |
| Forza di inserzione per polo circa | 8 N |
| Forza di trazione per polo circa | 6 N |
| Polarizzazione e codifica | Controllo superato DIN EN 60512-13-5:2006-11 |
| Risultato | Controllo superato |
| Specifica di prova | DIN EN 60512-15-1:2009-03 |
| Forza di prova per ciascun polo | 35 N |
Distanze in aria e linee di fuga
| Distanze in aria e superficiali | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valore minimo distanza in aria - campo non omogeneo (III/3) | 3 mm |
| Valore minimo distanza in aria - campo non omogeneo (III/2) | 3 mm |
| Valore minimo distanza in aria - campo non omogeneo (II/2) | 3 mm |
| Valore minimo della distanza superficiale (III/3) | 3,2 mm |
| Valore minimo della distanza superficiale (III/2) | 3 mm |
| Valore minimo della distanza superficiale (II/2) | 3,2 mm |
Controlli meccanici (A)
| Forza di inserzione per polo circa | 8 N |
|---|---|
| Forza di trazione per polo circa | 6 N |
| Non intercambiabilità di connessione >20 N | Controllo superato |
| Settori d’applicazione portacontatti applicazione >20 N | Controllo superato |
Prove di durata (B)
| Specifica di prova | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistività di massa R1 | 1,5 mΩ |
| Cicli di manovra | 25 |
| Resistività di massa R2 | 1,5 mΩ |
| Tensione impulsiva verticale sul livello del mare | 4,8 kV |
| Tensione alternata fissa | 2,21 kV |
| Resistenza di isolamento tra poli contigui | > 0.2 TΩ |
Prove climatica (D)
| Specifica di prova | DIN EN ISO 6988:1997-03 |
|---|---|
| Sollecitazione per effetto del freddo | -40 °C/2 h |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Sollecitazione per effetto della corrosione | 0,2 dm3SO2su 300 dm3/40 °C/1 ciclo |
| Tensione impulsiva verticale sul livello del mare | 4,8 kV |
| Tensione alternata fissa | 2,21 kV |
Prove ambientali e di durata (E)
| Specifica di prova | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Risultato livello di protezione codice IP | Protezione contro i contatti accidentali con dito di prova IP20 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 3 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.34 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
