> PHOENIX_CONTACT>Leiterplattensteckverbinder>FRONT-MSTB 2,5/ 3-ST-5,08 BKNZ 1785715 PHOENIX CONTACT Steckerteil
Vorheriges Produkt Nächstes Produkt

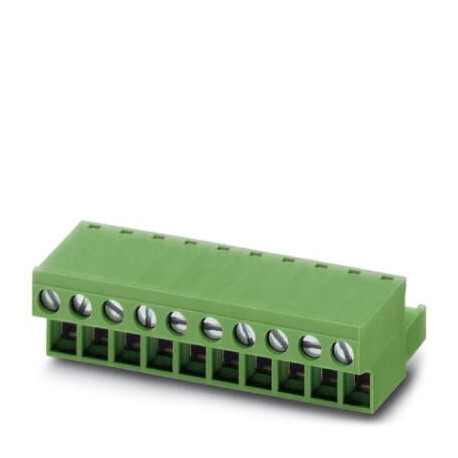

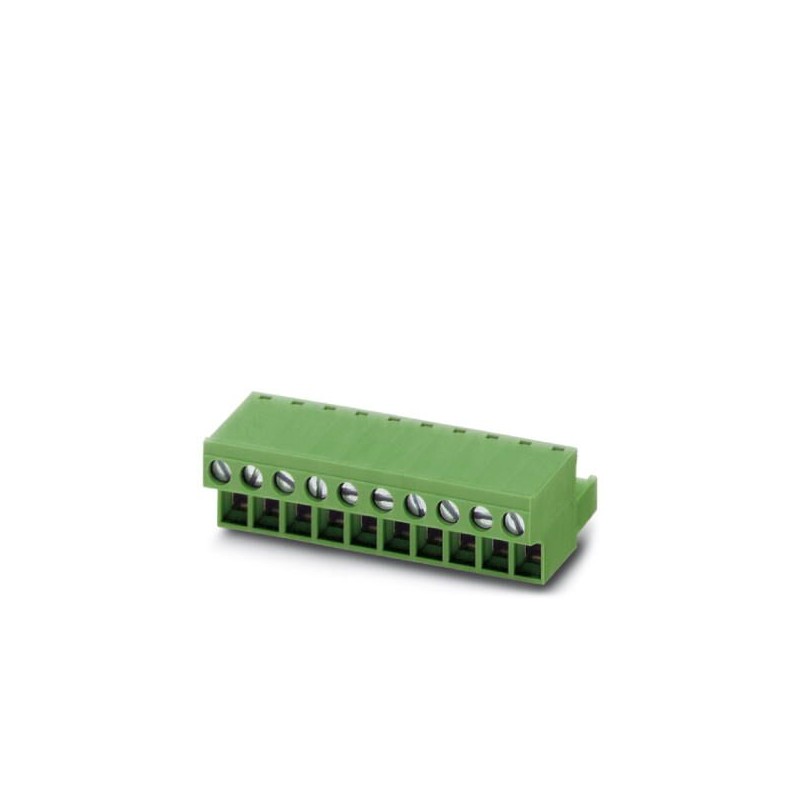

FRONT-MSTB 2,5/ 3-ST-5,08 BKNZ 1785715 PHOENIX CONTACT Steckerteil Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FRONT-MSTB 2,5/ 3-ST-5,08 BKNZ 1785715 PHOENIX CONTACT Steckerteil

FRONT-MSTB 2,5/ 3-ST-5,08 BKNZ

1785715

PHOENIX_CONTACT

50

Steckerteil

Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: schwarz, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole: 3, Anzahl der Anschlüsse: 3, Artikelfamilie: FRONT-MSTB 2.5/.. -ST, Rastermaß: 5,08 mm, Anschlussart: Frontverschraubung, Schraubklemmform: L Längsschlitz, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON MSTB 2.5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 2,5 mm², Polzahl: 3, Rastermaß: 5,08 mm, Anschlussart: Frontschraubanschluss, Farbe: schwarz, Kontaktoberfläche: Zinn

Mehr Infos


Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1785715
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4046356572934
Gewicht pro Stück (exklusive Verpackung)9,210 g
Gewicht pro Stück (inklusive Verpackung)9,311 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Zeichnungen

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit CC 2,5/...-G-5,08 P26THR

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit CCV 2,5/...-G-5,08 P26THR

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit CCVA 2,5/...-G-5,08 P26THR

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MSTBA 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MDSTB 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MDSTBA 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MDSTBV 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MDSTBW 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MSTB 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MDSTBVA 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit SMSTB 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit SMSTBA 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MDSTB 2,5/...-G1-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MSTBVA 2,5/...-G-5,08

Diagramm

Diagramm
Typ: FRONT-MSTB 2,5/...-ST-5,08 mit MSTBW 2,5/...-G-5,08

Zurück nach oben

Artikeleigenschaften

KurzbezeichnungLeiterplattensteckverbinder
StecksystemCLASSIC COMBICON
KontaktartBuchse (female)
ArtikelfamilieFRONT-MSTB 2,5/..-ST
Rastermaß5,08 mm
Polzahl3
AnschlussartFrontschraubanschluss
Verriegelungohne
Anzahl der Etagen1
Anzahl der Anschlüsse3
Anzahl der Potenziale3
Zurück nach oben

Elektrische Kenndaten

Nennstrom12 A
Nennspannung320 V
Bemessungsspannung250 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)630 V
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Zurück nach oben

Anschlussvermögen

AnschlussartFrontschraubanschluss
steckbarja
Leiterquerschnitt starr0,34 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG / kcmil24 ... 12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,25 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 1,5 mm²
Lehrdorn a x b / Durchmesser2,8 mm x 2,0 mm / 2,4 mm
Abisolierlänge10 mm
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Zurück nach oben

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Zurück nach oben

Materialangaben - Gehäuse

Farbe Gehäuseschwarz (9005)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Zurück nach oben

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]27,2 mm
Breite [ w ]15,24 mm
Höhe [ h ]15 mm
Rastermaß5,08 mm
Bauhöhe (Höhe ohne Lötpin)15 mm
Maß a10,16 mm
Zurück nach oben

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit50
Benennung VerpackungseinheitenStück
Zurück nach oben

Allgemein Produkthinweise

HinweisCOMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
Zurück nach oben

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Zurück nach oben

Anschluss und Verbindungsmethode

Prüfung auf Leiterbeschädigung und -lockerungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Zurück nach oben

Zugprüfung

ZugprüfungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Leiterquerschnitt / Leiterart / Zugkraft0,34 mm² / starr / > 15 N
0,2 mm² / flexibel / > 10 N
2,5 mm² / starr / > 50 N
2,5 mm² / flexibel / > 50 N
Zurück nach oben

Mechanische Prüfungen nach Norm

SichtprüfungPrüfung bestanden DIN EN 60512-1-1:2003-01
MaßprüfungPrüfung bestanden DIN EN 60512-1-2:2003-01
Beständigkeit von AufschriftenPrüfung bestanden DIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-13-2:2006-11
Anzahl der Zyklen25
Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.6 N
Polarisation und KodierungPrüfung bestanden DIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-15-1:2009-03
Prüfkraft je Pol35 N
Zurück nach oben

Luft- und Kriechstrecken

Luft und KriechstreckenDIN EN 60664-1 (VDE 0110-1):2008-01
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)3 mm
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)3 mm
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)3 mm
Mindestwert der Kriechstrecke (III/3)3,2 mm
Mindestwert der Kriechstrecke (III/2)3 mm
Mindestwert der Kriechstrecke (II/2)3,2 mm
Zurück nach oben

Mechanische Prüfungen (A)

Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.6 N
Unverwechselbarkeit beim Stecken Anforderung >20 NPrüfung bestanden
Kontakthalterung im Einsatz Anforderung >20 NPrüfung bestanden
Zurück nach oben

Lebensdauerprüfungen (B)

PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Durchgangswiderstand R11,5 mΩ
Steckzyklen25
Durchgangswiderstand R21,5 mΩ
Stehstoßspannung auf Meereshöhe4,8 kV
Stehwechselspannung2,21 kV
Isolationswiderstand benachbarte Pole> 0.2 TΩ
Zurück nach oben

Klimatische Prüfungen (D)

PrüfspezifikationDIN EN ISO 6988:1997-03
Kältebeanspruchung-40 °C/2 h
Wärmebeanspruchung100 °C/168 h
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Stehstoßspannung auf Meereshöhe4,8 kV
Stehwechselspannung2,21 kV
Zurück nach oben

Umwelt- und Lebensdauerprüfungen (E)

PrüfspezifikationDIN EN 61984 (VDE 0627):2009-11
Ergebnis Schutzgrad IP-CodeFingerberührsicherheit mit IP20 Prüffinger
Zurück nach oben

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Zurück nach oben

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002638
ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Zurück nach oben

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Zurück nach oben

ETIM for 1785715 Steckverbinder (EC002638)
Merkmal Wert
Verbindungsart (EF000064) sonstige
Kontaktausführung (EF001587) Buchse
Polzahl (EF001391) 3
Anzahl der Steckkontaktreihen (EF006935) 1
Rastermaß der Kontakte (EF007326) 5.08 mm
Rastermaß der Anschlüsse (EF006827) 5.08 mm
Winkel Kontakt/Leiteranschluss (EF007546) sonstige
Bemessungsstrom In (EF008250) 12 A
Bemessungsspannung (EF000228) 320 V
Bemessungsstoßspannung (EF002993) 4 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.34 mm²
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anschließbare Kabeltype (EF006816) Rundkabel
Werkstoff der Kontaktbeschichtung (EF004020) Zinn
Werkstoff des Kontaktes (EF007544) Kupfer
Werkstoff des Isolierkörpers (EF007543) Polyamid (PA)
Werkstoff des Gehäuses (EF001596) sonstige
Gehäusefarbe (EF000136) schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
