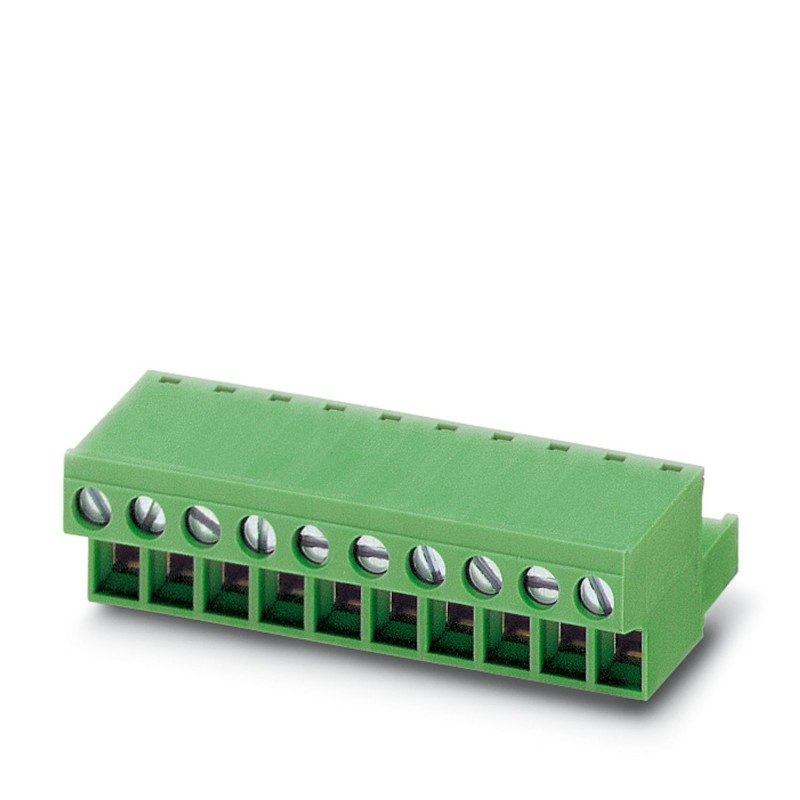

FRONT-MSTB 2,5/10-ST-5,08BGBD1 1709767 PHOENIX CONTACT FRONT-MSTB 2,5/10-ST-5,08BGBD1
FRONT-MSTB 2,5/10-ST-5,08BGBD1
1709767
PHOENIX_CONTACT
50
FRONT-MSTB 2,5/10-ST-5,08BGBD1
Connettore per circuito stampato, sezione nominale: 2,5 mm², colore: grigio ghiaia, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di file: 1, numero di poli: 10, famiglia di articoli: FRONT-MSTB 2.5/.. -ST, passo: 5,08 mm, tipo di collegamento: Collegamento a vite frontale, forma di serraggio a vite: L Fessura longitudinale, direzione di collegamento del conduttore/circuito stampato: 0 °, gancio di serraggio: - Gancio di serraggio, sistema a innesto: COMBICON MSTB 2.5, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Connettore PCB, sezione trasversale nominale: 2,5 mm2, colore: beige, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie di contatto: Sn, tipo di connessione a contatto: Presa, numero di file: 1, numero di posizioni: 10, gamma di prodotti: FRONT-MSTB 2,5/.. - ST, passo: 5,08mm, metodo di connessione: Collegamento a vite anteriore, forma della testa della vite: Fessura a L, direzione di collegamento conduttore/PCB: 0°, clip di bloccaggio: - Clip di bloccaggio, sistema di spina: COMBICON MSTB 2.5, bloccaggio: senza assemblaggio: senza, tipo di imballaggio: confezionato in cartone
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Connettore per circuiti stampati, numero poli: 10, passo: 5,08 mm, colore: grigio ghiaia
Dati commerciali
| Codice per l'ordinazione | 1709767 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFAA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4055626728339 |
| Peso per pezzo (confezione esclusa) | 30,679 g |
| Numero tariffa doganale | 85366990 |
Dimensioni
| Lunghezza [ l ] | 27,2 mm |
|---|---|
| Larghezza [ w ] | 50,8 mm |
| Altezza [ h ] | 14,9 mm |
| Passo | 5,08 mm |
| Misura a | 45,72 mm |
Generalità
| Famiglia articolo | FRONT-MSTB 2,5/..-ST |
|---|---|
| N. poli | 10 |
| Collegamento | Connessione a vite frontale |
| Sezione nominale | 2,5 mm² |
Classifiche
eCl@ss
| eCl@ss 5.1 | 27260700 |
|---|---|
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
ETIM
| ETIM 5.0 | EC002638 |
|---|---|
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.34 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
