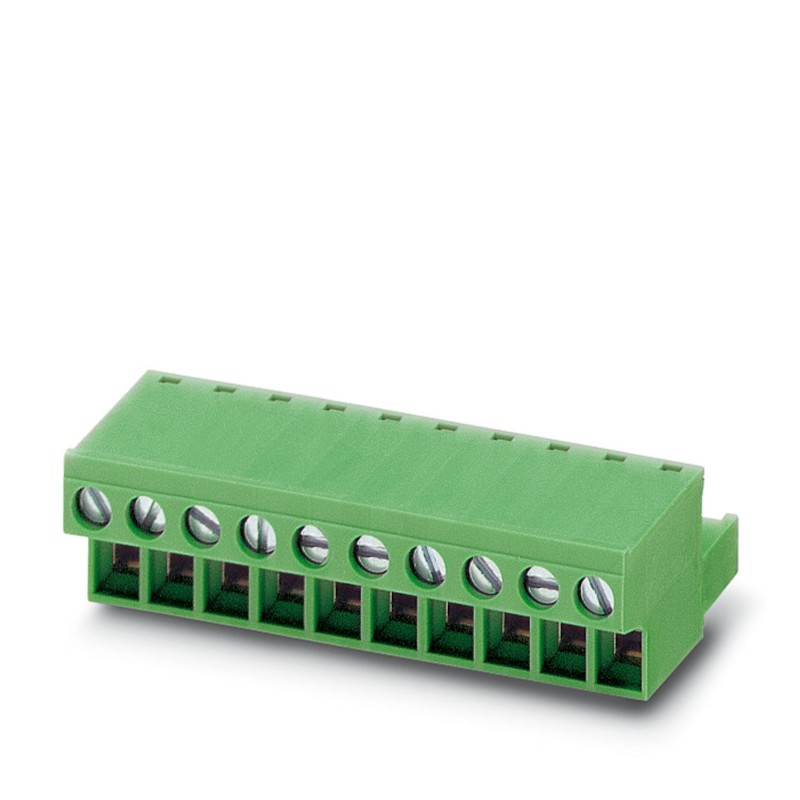

FRONT-MSTB 2,5/10-ST-5,08BGBD1 1709767 PHOENIX CONTACT L'AVANT-MSTB 2,5/10-ST-5,08BGBD1
FRONT-MSTB 2,5/10-ST-5,08BGBD1
1709767
PHOENIX_CONTACT
50
L'AVANT-MSTB 2,5/10-ST-5,08BGBD1
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : gris galet, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : femelle, nombre de rangées : 1, nombre de pôles : 10, famille d’articles : FRONT-MSTB 2.5/.. -ST, pas : 5,08 mm, type de raccordement : Raccord à vis avant, forme de serrage à vis : L Fente longitudinale, sens de raccordement du conducteur/carte de circuit imprimé : 0 °, crochet de serrage : - Crochet de serrage, système d’enfichage : COMBICON MSTB 2.5, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte
Connecteur PCB, section transversale nominale : 2,5 mm2, couleur : beige, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : Sn, type de connexion de contact : Prise, nombre de rangées : 1, nombre de positions : 10, gamme de produits : FRONT-MSTB 2,5/.. - ST, pas : 5,08 mm, méthode de connexion : Connexion par vis avant, forme de tête de vis : L Fendue, direction de connexion conducteur/PCB : 0°, clip de verrouillage : - Clip de verrouillage, système de branchement : COMBICON MSTB 2,5, verrouillage : sans, montage : sans, type d’emballage : emballé en carton
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Carte PCB de connecteur, le nombre de postes: 10, pas: 5,08 mm, couleur: Galets gris
Clé De Données Commerciales
| Orderkey | Million sept cent neuf mille sept cent soixante sept |
|---|---|
| Unité d'emballage | Un |
| GTIN | 4055626728339 |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
Dimensions
| Longueur [ l ] | 27.2 mm |
|---|---|
| Largeur [ w ] | 50,8 mm |
| Hauteur [ h ] | 14,9 mm |
| Hauteur | 5.08 mm |
| Dimension d'un | De 45,72 mm |
Général
| Une gamme d'articles | L'AVANT-MSTB 2,5/..-ST |
|---|---|
| Nombre de postes | Dix |
| Méthode de connexion | Avant le raccordement de vis |
| Nominale de la section transversale | 2,5 mm2 |
Les Classifications
eCl@ss
| eCl@ss 5.1 | Vingt sept million deux cent soixante mille sept cent |
|---|---|
| eCl@ss 6.0 | Vingt sept million deux cent soixante mille sept cent |
| eCl@ss 7.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
| eCl@ss 8.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
| eCl@ss 9.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
ETIM
| ETIM 5.0 | EC002638 |
|---|---|
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.34 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
