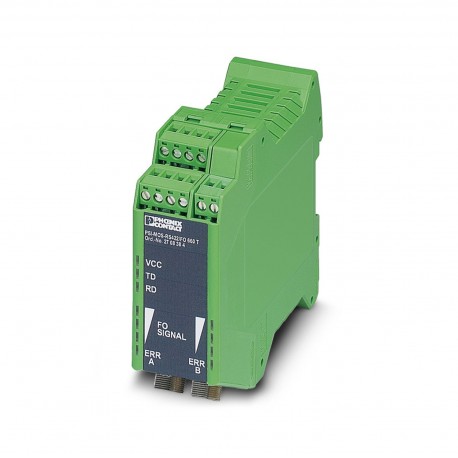

PSI-MOS-RS422/FO 660 T 2708384 PHOENIX CONTACT Convertitori in fibra ottica
PSI-MOS-RS422/FO 660 T
2708384
PHOENIX_CONTACT
Convertitori in fibra ottica
Convertitore in fibra ottica con diagnostica ottica integrata, contatto di allarme, per interfacce RS-422/RS-485/INTERBUS a 4 fili fino a 2 MBit/s, accoppiatore a T con due interfacce in fibra ottica (FSMA), 660 nm, per cavi in fibra polimerica/PCF
Convertitore FO con diagnostica ottica integrata, contatto di allarme, per 4 fili RS-422/RS-485 fino 2 MBit/s, accoppiatore a T con due interfacce FO (FSMA), 660 nm, per cavo in fibra ai polimeri/PCF
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
Caratteristiche articolo
| Tipo di prodotto | Convertitori di supporti |
| MTTF | 861 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 338 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 137 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| MTBF | 284 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 52 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) |
Caratteristiche elettriche
| Separazione galvanica | VCC // RS-422 |
| Potenza dissipata massima in condizioni nominali | 2,4 W |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min.) |
| Alimentazione | |
| Range tensione di alimentazione | 18 V DC ... 30 V DC |
| Tensione nominale | 24 V DC (secondo UL) |
| Corrente assorbita tipica | 100 mA (24 V DC) |
| Max. corrente assorbita | 130 mA |
| ≤ 2 A (In caso di impiego in una stazione di collegamento, tramite il connettore bus per guide DIN) | |
Dati di uscita
| Commutazione | |
| Denominazione uscita | Uscita relè |
| Descrizione dell'uscita | Uscita segnalazione guasti |
| Numero uscite | 1 |
| Max. tensione commutabile | 60 V DC |
| 42 V AC | |
| Corrente di carico permanente | 0,46 A |
Dati di collegamento
| Alimentazione | |
| Collegamento | Morsetto a vite a innesto COMBICON |
| Coppia di serraggio | 0,56 Nm ... 0,79 Nm |
Interfacce
| Distorsione bit, ingresso | ± 35 % (ammissibile) |
| Distorsione bit, uscita | < 6,25 % |
| Segnale | INTERBUS |
| Canali di trasmissione | 2 (1/1) RD, TD, full duplex |
| Dati: fibra ottica | |
| Numero di canali | 2 |
| Capacità di trasmissione minima | -4,6 dBm (980/1000 µm) |
| -16,6 dBm (200/230 µm) | |
| Distanza di trasmissione incl. riserva di sistema da 3 dB | 100 m (F-P 980/1000 230 dB/km con connettore a montaggio rapido) |
| 800 m (F-K 200/230 10 dB/km con connettore a montaggio rapido) | |
| Protocollo di trasmissione | trasparenza di protocollo verso l'interfaccia RS-422 |
| Collegamento | F-SMA |
| Lunghezza d'onda | 660 nm |
| Sensibilità di ricezione minima | -31,2 dBm |
| Mezzo trasmissivo | Fibra polimerica |
| Fibra PCF | |
| Dati: Interfaccia RS-422, secondo ITU-T V.11, EIA/TIA-422, DIN 66348-1 | |
| Velocità di trasmissione seriale | ≤ 2 MBit/s |
| Collegamento | Morsetto a vite estraibile |
| Lunghezza di trasmissione | ≤ 1000 m (in base alla velocità dati con linea dati schermata, twisted) |
| Resistenza terminale | 220 Ω |
| 100 Ω | |
| 220 Ω | |
| Cavo unipolare/Punto di collegamento rigido | 0,2 mm² ... 2,5 mm² |
| Cavo unipolare/Punto di collegamento flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione max. del conduttore flessibile AWG | 14 |
| Sezione min. conduttore flessibile AWG | 24 |
| Cavo unipolare/punto di connessione rigido AWG max. | 14 |
| Cavo unipolare/punto di connessione rigido AWG min. | 24 |
| Mezzo trasmissivo | Rame |
| Formato dati/Codifica dati | UART (11 Bit, NRZ) |
Dimensioni
| Disegno quotato |  |
| Larghezza | 35 mm |
| Altezza | 99 mm |
| Profondità | 103 mm |
Indicazioni materiale
| Colore (Custodia) | verde (RAL 6021) |
| Materiale (Custodia) | PA 6.6-FR |
Cavo / linea
| Cavo in fibra ottica | |
| Tipi di fibre | 980/1000 µm |
| 200/230 µm | |
| Fibra polimerica | |
| fibra PCF | |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 5000 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota) |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
Omologazioni
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex nA nC IIC T4 Gc X |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| ATEX | |
| Siglatura | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Certificato | PTB 06 ATEX 2042 U |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| UL, USA / Canada | |
| Siglatura | Class I, Zone 2, AEx nc IIC T5 |
| Class I, Zone 2, Ex nC nL IIC T5 X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04-1985 G3 Harsh Group A |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Emissione disturbi | EN 55011 |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | ± 6 kV |
| Scarica in aria | ± 8 kV |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Intensità di campo | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | ± 2 kV |
| Segnale | ± 2 kV |
| Osservazioni | Criterio B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Ingresso | ± 0,5 kV |
| Segnale | ± 1 kV |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55011 |
| Osservazioni | Classe A, campo di impiego industria |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | No |
| Fast Ethernet (EF003536) | No |
| Gigabit Ethernet (EF003546) | No |
| Power over Ethernet (EF005178) | Sì |
| tipo di tensione di alimentazione (EF002991) | DC |
| tensione di alimentazione DC (EF007534) | 18 V |
| altezza (EF000040) | 103.04 mm |
| larghezza (EF000008) | 35.2 mm |
| profondità (EF000049) | 102.593112 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2708384-PSI-MOS-RS422/FO 660 T | 292 Kbytes |
|
