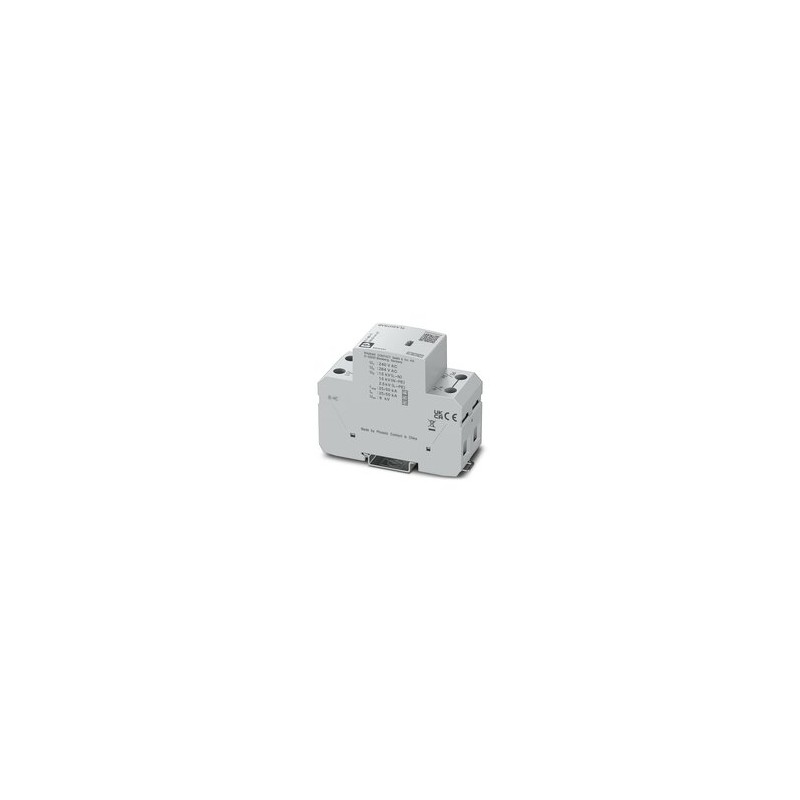

FLT-MB-T1-264/25-1+1-UT 1461299 PHOENIX CONTACT Arrestatore di corrente compatto, non collegabile e impermea..
FLT-MB-T1-264/25-1+1-UT
1461299
PHOENIX_CONTACT
Arrestatore di corrente compatto, non collegabile e impermeabile a perdite, basato sulla tecnologia di arresto ad arco in carbonio senza usura, per reti di alimentazione monofase con N e PE separatamente (sistema a 3 conduttori: L1, N, PE), adatto all'uso a monte del contatore, con capacità di shunt fino a 100 kA per le classi di protezione dai fulmini I e II.
Scaricatore combinato di fulmini e sovratensioni tipo 1+2+3
Potente scaricatore di sovratensione / corrente di fulmine non a innesto su spinterometro per reti di alimentazione di corrente monofase con N e PE separato (sistema a 3 conduttori: L1, N, PE), per livelli di protezione dai fulmini I e II.
messa a terra, protezione da fulmini e sovratensioni > Breaker per sistemi di alimentazione
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Classe di prova IEC | T1 + T2 + T3 |
| I + II + III | |
| Tipo EN | T1 + T2 + T3 |
| Sistema di alimentazione di corrente IEC | TN-S |
| TT | |
| Tipo | Modulo guida monolitico |
| Tipo di prodotto | Scaricatore combinabile |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | IV |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (2,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 18 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 13 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 2,5 mm² ... 25 mm² |
| Disegno quotato |  |
| Larghezza | 36 mm |
| Altezza | 89,8 mm |
| Profondità | 76,6 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 2 TE |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PBT |
| Gruppo materiale | I |
| Materiale custodia | PBT |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Tensione nominale UN | 240/415 V AC (TN-S) |
| 240/415 V AC (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 264 V AC |
| Corrente di carico nom. IL | 80 A (< 55 °C) |
| Corrente conduttori di terra IPE | ≤ 0,01 mA |
| Corrente nominale dispersa In(8/20) µs (L-N) | 25 kA |
| Corrente nominale dispersa In(8/20) µs (L-PE) | 25 kA |
| Corrente nominale dispersa In(8/20) μs (N-PE) | 50 kA |
| Impulso combinato UOC | 6 kV |
| Corrente atmosferica di prova (10/350) µs (L-N), carica | 12,5 As |
| Corrente atmosferica di prova (10/350) µs (L-N), energia specifica | 156 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-N), picco di corrente Iimp | 25 kA |
| Corrente atmosferica di prova (10/350) µs (L-PE), carica | 12,5 As |
| Corrente atmosferica di prova (10/350) µs (L-PE), energia specifica | 156 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-PE), picco di corrente Iimp | 25 kA |
| Corrente atmosferica di prova (10/350) µs (N-PE), carica | 25 As |
| Corrente atmosferica di prova (10/350) µs (N-PE), energia specifica | 625 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (N-PE), picco di corrente Iimp | 50 kA |
| Corrente dispersa Itotal(10/350) µs | 50 kA |
| Capacità di annullamento corrente di sequenza Ifi(L-N) | 25 kA |
| Capacità di estinzione di corrente susseguente Ifi(N-PE) | 100 A |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up(L-N) | ≤ 1,5 kV |
| Livello di protezione Up(L-PE) | ≤ 2,5 kV |
| Livello di protezione Up(N-PE) | ≤ 1,5 kV |
| Tensione residua Ures(L-N) | ≤ 1,5 kV (con In) |
| ≤ 1,3 kV (a 12,5 kA) | |
| ≤ 1,1 kV (a 5 kA:) | |
| ≤ 1 kV (a 2,5 kA:) | |
| Tensione residua Ures(L-PE) | ≤ 1,7 kV (con In) |
| ≤ 1,5 kV (a 12,5 kA) | |
| ≤ 1,3 kV (a 5 kA:) | |
| ≤ 1,2 kV (a 2,5 kA:) | |
| Tensione residua Ures(N-PE) | ≤ 1,3 kV (con In) |
| ≤ 1,1 kV (a 25 kA) | |
| ≤ 1 kV (a 10 kA) | |
| ≤ 0,5 kV (a 5 kA:) | |
| Comportamento TOV in caso di UT(L-N) | 457 V AC (5 s / withstand mode) |
| 457 V AC (120 min / withstand mode) | |
| Comportamento TOV in caso di UT(N-PE) | 1200 V AC (200 ms / withstand mode) |
| Tempo di risposta tA | ≤ 100 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
| Prefusibile massimo per cablaggio standard | 315 A (gG) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (nello stato montato) |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 5000 m |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 2g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 0,5g (9 - 200 Hz / 2,5 h / X, Y, Z) |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | Sì |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva (10/350) (EF000421) | 25 kA |
| tensione permanente AC max. (EF004198) | 264 V |
| livello di protezione L-N (EF004236) | 2.5 kV |
| livello di protezione N-PE (EF008796) | 1.5 kV |
| capacità di estinzione della corrente successiva (EF004193) | 50 kA |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 35 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 25 mm² |
| con contatto telecomunicazioni (EF000422) | No |
| soffiante (EF004181) | No |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 1 (EF004229) | Sì |
| fusibile ausiliario integrato (EF008797) | Sì |
| adatto per uso esterno (EF003532) | No |
| grado di protezione (IP) (EF005474) | IP20 |
