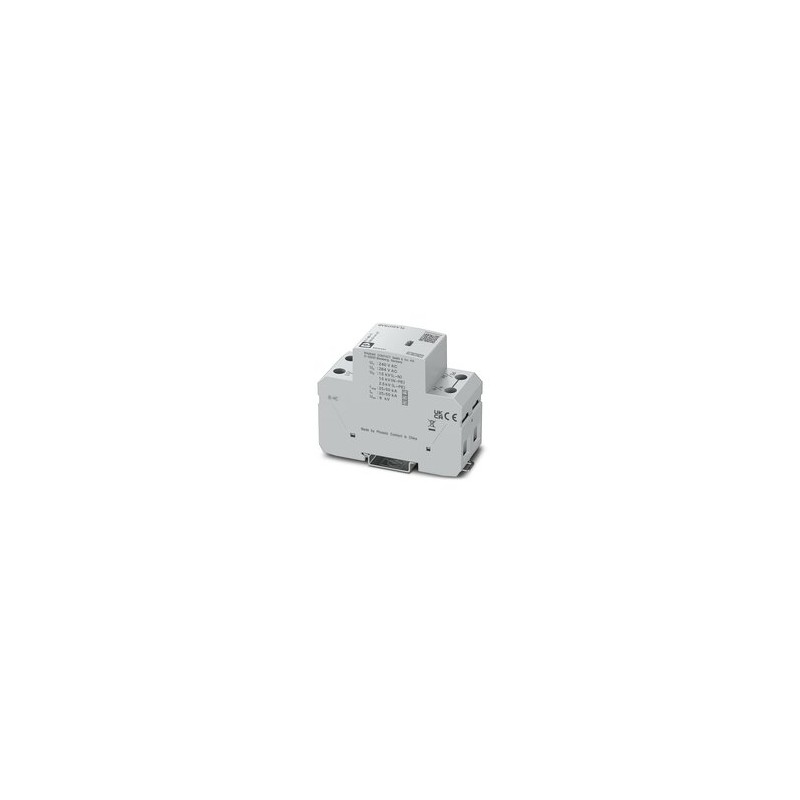

FLT-MB-T1-264/25-1+1-UT 1461299 PHOENIX CONTACT Pare-courant compact, non encapsulable, étanche aux fuites, .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

FLT-MB-T1-264/25-1+1-UT 1461299 PHOENIX CONTACT Pare-courant compact, non encapsulable, étanche aux fuites, ..

FLT-MB-T1-264/25-1+1-UT

1461299

PHOENIX_CONTACT

Pare-courant compact, non encapsulable, étanche aux fuites, basé sur la technologie d’arrêt-arc carbone sans usure, pour les réseaux d’alimentation monophasée avec N et PE séparément (système à 3 conducteurs : L1, N, PE), adapté à une utilisation en amont du compteur, capacité de dérivation jusqu’à 100 kA pour les classes de protection contre la foudre I et II.

Parafoudre et parafoudre combinés type 1+2+3

Parafoudre puissant non enfichable, à base d'éclateurs, pour les réseaux électriques monophasés, avec conducteur de neutre et terre distincts (système à 3 conducteurs : L1, N, PE), pour les niveaux de protection foudre I et II.

Plus de détails


Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour système d'alimentation électrique

Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $520.63
Prix unitaire: $520.63
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
Classe d'essai CEIT1 + T2 + T3
I + II + III
Types ENT1 + T2 + T3
Système d'alimentation CEITN-S
TT
TypeModule pour profilés monobloc
Type de produitParafoudres combinés
Message protection antisurtension défectueuseoptique
Propriétés d'isolation
Catégorie de surtensionIV
Degré de pollution2
Propriétés électriques
Fréquence nominale fN50 Hz (60 Hz)
Caractéristiques de raccordement
Section du conducteur AWG(conversion selon CEI)
Type de raccordementRaccordement vissé
Filetage visM5
Couple de serrage3 Nm (2,5 mm² ... 16 mm²)
4,5 Nm (25 mm² ... 35 mm²)
Longueur à dénuder18 mm
Section de conducteur souple2,5 mm² ... 25 mm²
Section de conducteur rigide2,5 mm² ... 35 mm²
Section conduct. AWG13 ... 2
Type de raccordementCosse à fourche
Section de conducteur souple2,5 mm² ... 25 mm²
Dimensions
Dessin cotéqeevsljydg.jpg
Largeur36 mm
Hauteur89,8 mm
Profondeur76,6 mm (avec profilé 7,5 mm)
Graduation2 UL
Indications sur les matériaux
Classe d'inflammabilité selon UL 94V-0
Valeur CTI du matériau600
Matériau isolantPBT
Groupe de matériauxI
Matériau du boîtierPBT
Propriétés mécaniques
Caractéristiques mécaniques
Paroi latérale ouvertenon
Circuit de protection
Circuits de protectionL-N
L-PE
N-PE
Tension nominale UN240/415 V AC (TN-S)
240/415 V AC (TT)
Fréquence nominale fN50 Hz (60 Hz)
Tension permanente maximale UC264 V AC
Courant de charge nominal IL80 A (< 55 °C)
Courant résidual IPE≤ 0,01 mA
Courant nominal de décharge In(8/20) µs (L-N)25 kA
Courant nominal de décharge In(8/20) µs (L-PE)25 kA
Courant nominal de décharge In(8/20) µs (N-PE)50 kA
Choc combiné UOC6 kV
Courant de foudre d'essai (10/350) µs (L-N), charge12,5 As
Courant de foudre d'essai (10/350) µs (L-N), énergie spécifique156 kJ/Ω
Courant de foudre d'essai (10/350) µs (L-N), valeur de crête limp25 kA
Courant de foudre d'essai (10/350) µs (L-PE), charge12,5 As
Courant de foudre d'essai (10/350) µs (L-PE), énergie spécifique156 kJ/Ω
Courant de foudre d'essai (10/350) µs (L-PE), valeur de crête limp25 kA
Courant de foudre d'essai (10/350) µs (N-PE), charge25 As
Courant de foudre d'essai (10/350) µs (N-PE), énergie spécifique625 kJ/Ω
Courant de foudre d'essai (10/350) µs (N-PE), valeur de crête limp50 kA
Courant de décharge global Itotal(10/350) µs50 kA
Capacité de suppression du courant de suite Ifi(L-N)25 kA
Capacité de suppression du courant de suite Ifi(N-PE)100 A
Courant de court-circuit assigné ISCCR25 kA
Niveau de protection en tension Up(L-N)≤ 1,5 kV
Niveau de protection en tension Up(L-PE)≤ 2,5 kV
Niveau de protection en tension Up(N-PE)≤ 1,5 kV
Tension résiduelle Ures(L-N)≤ 1,5 kV (pour In)
≤ 1,3 kV (à 12,5 kA)
≤ 1,1 kV (à 5 kA)
≤ 1 kV (pour 2,5 kA)
Tension résiduelle Ures(L-PE)≤ 1,7 kV (pour In)
≤ 1,5 kV (à 12,5 kA)
≤ 1,3 kV (à 5 kA)
≤ 1,2 kV (pour 2,5 kA)
Tension résiduelle Ures(N-PE)≤ 1,3 kV (pour In)
≤ 1,1 kV (avec 25 kA)
≤ 1 kV (à 10 kA)
≤ 0,5 kV (à 5 kA)
Réponse au TOV pour UT(L-N)457 V AC (5 s / mode résistance)
457 V AC (120 min / mode résistance)
Réponse au TOV pour UT(N-PE)1200 V AC (200 ms / mode résistance)
Temps de réponse tA≤ 100 ns
Fusible en amont maximum pour câblage simple en V80 A (gG)
Fusible en amont maximum pour câblage de lignes de dérivation315 A (gG)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20 (A l'état monté)
Température ambiante (fonctionnement)-40 °C ... 85 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Altitude≤ 5000 m
Humidité de l'air admissible (fonctionnement)5 % ... 95 %
Choc (fonctionnement)2g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (fonctionnement)0,5g (9 - 200 Hz / 2,5 h / X, Y, Z)
Normes et spécifications
Normes/prescriptionsCEI 61643-11
Remarque2011
Normes/prescriptionsEN 61643-11
Remarque2012
Montage
Type de montageProfilé : 35 mm

ETIM for 1461299 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000381)
Caractéristique Valeur
Forme de réseau CC (EF009926) Non
Forme de réseau IT (EF009927) Non
Forme de réseau TN (EF009928) Non
Forme de réseau TN-C (EF009929) Non
Forme de réseau TN-C-S (EF009933) Non
Forme de réseau TN-S (EF009930) Oui
Forme de réseau TT (EF009931) Non
Autre forme de réseau (EF009932) Non
Courant de foudre (10/350) (EF000421) 25 kA
Tension continue la plus élevée CA (EF004198) 264 V
Niveau de protection L-N (EF004236) 2.5 kV
Niveau de protection N-PE (EF008796) 1.5 kV
Capacité d'extinction du courant de suite (EF004193) 50 kA
Type de montage (EF000003) Profilé chapeau 35 mm
Taille (EF002566) Autre
Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) 35 mm²
Section de conducteur flexible max. (fil fin) (EF008828) 25 mm²
Avec contact de signalisation à distance (EF000422) Non
Mode extraction (EF004181) Non
Signalisation au niveau de l'appareil (EF004241) Optique
Classe d'essai type 1 (EF004229) Oui
Fusible auxiliaire intégré (EF008797) Oui
Adapté à un usage extérieur (EF003532) Non
Classe de protection (IP) (EF005474) IP20

Datasheet - PDF

▲
