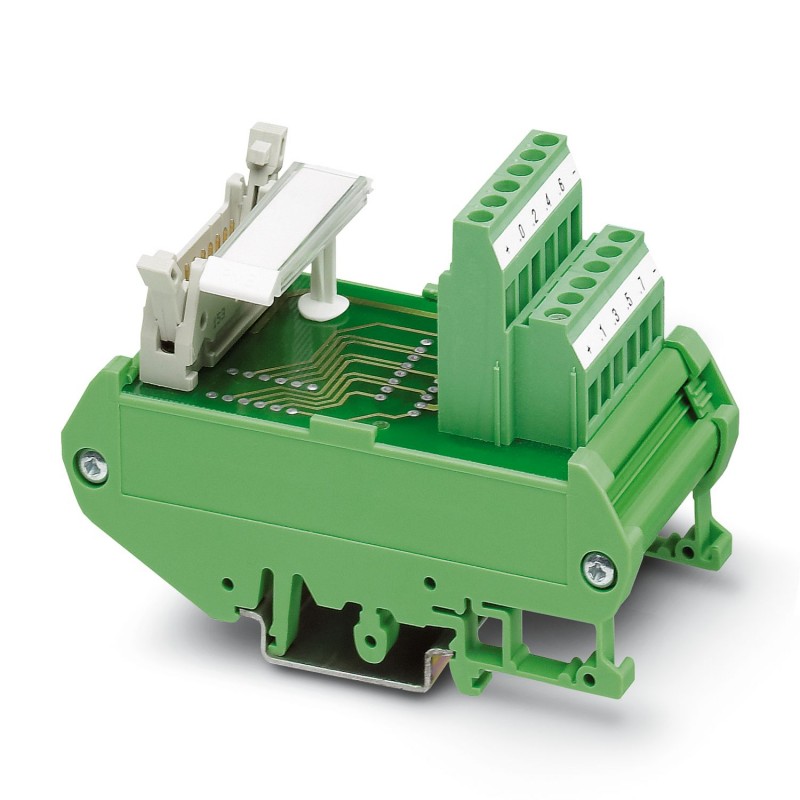

FLKM 14/PLC 2284581 PHOENIX CONTACT Modulo passivo
FLKM 14/PLC
2284581
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo passivo
Modulo di interconnessione VARIOFACE, per 8 canali
Modulo d'interfaccia VARIOFACE per 8 canali
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Modulo di interfaccia |
| Famiglia di prodotti | VARIOFACE |
| Numero di poli | 14 |
| Numero di canali | 8 |
| Caratteristiche di isolamento: Distanze in aria e linee di fuga | |
| isolamento | Isolamento funzionale |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
Caratteristiche elettriche
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Corrente (per derivazione) | ≤ 1 A |
| Corrente (Alimentazione di tensione) | ≤ 3 A |
| Distanze in aria e linee di fuga | |
| Tensione di isolamento nominale | 63 V |
| Tensione impulsiva di dimensionamento | 0,6 kV (1,2 / 50 μs) |
| Controllore supportato ABB S800 I/O | |
| Scheda I/O adatta | DI810 |
| DI811 | |
| DI814 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DO810 | |
| DO814 | |
| DO818 | |
| DO840 | |
| Controllore supportato SIEMENS S7-400 | |
| Scheda I/O adatta | 6ES7421-1BL01-0AA0 |
| 6ES7422-1BL00-0AA0 | |
| 6ES7422-7BL00-0AB0 | |
| Controllore supportato GE-FANUC 90-30 | |
| Scheda I/O adatta | IC693 MDL241 |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| IC693 MDL732 | |
| IC693 MDL733 | |
| IC693 MDL740 | |
| IC693 MDL741 | |
| IC693 MDL742 | |
| Controllore supportato ALLEN-BRADLEY ControlLogix | |
| Scheda I/O adatta | 1756-IB32 |
| 1756-OB32 | |
| 1756-IN16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| 1756-OB16E | |
| Controllore supportato ALLEN-BRADLEY PLC 5 | |
| Scheda I/O adatta | 1771 IBN |
| 1771 OBN | |
| Controllore supportato ALLEN-BRADLEY SLC 500 | |
| Scheda I/O adatta | 1746 OB16 |
| 1746 OV16 | |
| 1746 OG16 | |
| 1746 IA16 | |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IV16 | |
| 1746 ITV16 | |
| 1746 IG16 | |
| 1746 OB 32 | |
| 1746 OV 32 | |
| 1746 IB 32 | |
| 1746 IV 32 | |
| 1746 IB16 | |
| Controllore supportato HONEYWELL Experion PKS C200 | |
| Scheda I/O adatta | TC-IDD 321 |
| TC-ODD 321 | |
| Controllore supportato MITSUBISHI MELSEC Q | |
| Scheda I/O adatta | QX81 |
| QY81P | |
| Controllore supportato SCHNEIDER ELECTRIC Modicon TSX QUANTUM | |
| Scheda I/O adatta | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 | |
| Controllore supportato SIEMENS S7-300 / ET 200 M | |
| Scheda I/O adatta | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7321-1BH02-0AA0 | |
| 6ES7321-1BL00-0AA0 | |
| 6ES7322-1BH01-0AA0 | |
| 6ES7322-1BL00-0AA0 | |
| 6ES7323-1BH01-0AA0 | |
| 6ES7323-1BL00-0AA0 | |
| 6ES7321-1BH10-0AA0 | |
| 6ES7322-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
Dati di collegamento
| Collegamento 1 (livello di controllo) | |
| Attacco a norma | IEC 60603-13 |
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| Numero di poli | 14 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Collegamento 2 (livello di campo) | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Numero di poli | 12 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttori rigidi (2 conduttori della stessa sezione) | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento) | |
| 0,25 mm² ... 2,5 mm² (Capocorda con collare in plastica) | |
| Sezione conduttori flessibili (2 conduttori della stessa sezione) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,75 mm² (Capocorda montato senza collare di isolamento) | |
| 0,5 mm² ... 0,5 mm² (Capocorda montato TWIN con collare di isolamento) | |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Passo | 5,08 mm |
Segnalazione
| Indicazione di stato disponibile | No |
Dimensioni
| Dimensioni articolo | |
| Larghezza | 45 mm |
| Altezza | 90 mm |
| Profondità | 68 mm |
Indicazioni materiale
| Colore | verde (RAL 6021) |
| Materiale isolante custodia | poliammide 6.6 verde |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione (Modulo) | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Posizione elevata | ≤ 2000 m |
Omologazioni
| UKCA | |
| Certificato | Conformità UKCA |
Normative e prescrizioni
| Distanze in aria e linee di fuga | |
| Norme/Disposizioni | EN IEC 60664-1 |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
Note
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 14 |
| tensione nominale (EF000228) | 30 V |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 68 mm |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 90 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
