> PHOENIX_CONTACT>Schnittstelle>FLKM 14/PLC 2284581 PHOENIX CONTACT Passivmodul
Vorheriges Produkt Nächstes Produkt

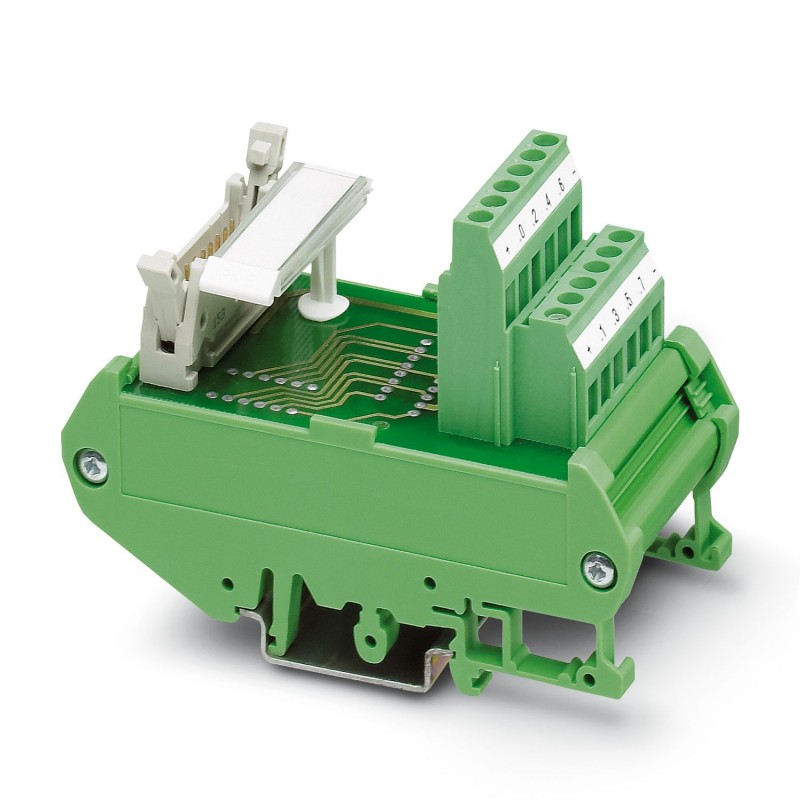

FLKM 14/PLC 2284581 PHOENIX CONTACT Passivmodul Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FLKM 14/PLC 2284581 PHOENIX CONTACT Passivmodul

FLKM 14/PLC

2284581

PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Passivmodul

VARIOFACE Verbindungsmodul, für 8 Kanäle

VARIOFACE-Übergabemodul, für 8 Kanäle

Mehr Infos


Industriesteuerungen SPS > Übergabemodul

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $82.74
Stückpreis: $82.74
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypÜbergabemodul
ProduktfamilieVARIOFACE
Polzahl14
Anzahl der Kanäle8
Isolationseigenschaften: Luft- und Kriechstrecken
IsolierungFunktionsisolierung
ÜberspannungskategorieII
Verschmutzungsgrad2
Elektrische Eigenschaften
Betriebsspannung (AC)≤ 30 V AC
Betriebsspannung (DC)≤ 60 V DC
Strom (je Zweig)≤ 1 A
Strom (Spannungseinspeisung)≤ 3 A
Luft- und Kriechstrecken
Bemessungsisolationsspannung63 V
Bemessungsstoßspannung0,6 kV (1,2 / 50 μs)
Unterstützte Steuerung ABB S800 I/O
Passende I/O-KarteDI810
DI811
DI814
DI818
DI830
DI831
DI840
DO810
DO814
DO818
DO840
Unterstützte Steuerung SIEMENS S7-400
Passende I/O-Karte6ES7421-1BL01-0AA0
6ES7422-1BL00-0AA0
6ES7422-7BL00-0AB0
Unterstützte Steuerung GE-FANUC 90-30
Passende I/O-KarteIC693 MDL241
IC693 MDL634
IC693 MDL645
IC693 MDL646
IC693 MDL732
IC693 MDL733
IC693 MDL740
IC693 MDL741
IC693 MDL742
Unterstützte Steuerung ALLEN-BRADLEY ControlLogix
Passende I/O-Karte1756-IB32
1756-OB32
1756-IN16
1756-IB16
1756-IC16
1756-OB16E
Unterstützte Steuerung ALLEN-BRADLEY PLC 5
Passende I/O-Karte1771 IBN
1771 OBN
Unterstützte Steuerung ALLEN-BRADLEY SLC 500
Passende I/O-Karte1746 OB16
1746 OV16
1746 OG16
1746 IA16
1746 ITB16
1746 IN16
1746 IV16
1746 ITV16
1746 IG16
1746 OB 32
1746 OV 32
1746 IB 32
1746 IV 32
1746 IB16
Unterstützte Steuerung HONEYWELL Experion PKS C200
Passende I/O-KarteTC-IDD 321
TC-ODD 321
Unterstützte Steuerung MITSUBISHI MELSEC Q
Passende I/O-KarteQX81
QY81P
Unterstützte Steuerung SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Passende I/O-KarteDDI 353
DDI 853
DAI 353
DAI 453
DDO 353
Unterstützte Steuerung SIEMENS S7-300 / ET 200 M
Passende I/O-KarteCPU 313C-2DP
CPU 314C-2DP
CPU 314C-2PtP
6ES7321-1BH02-0AA0
6ES7321-1BL00-0AA0
6ES7322-1BH01-0AA0
6ES7322-1BL00-0AA0
6ES7323-1BH01-0AA0
6ES7323-1BL00-0AA0
6ES7321-1BH10-0AA0
6ES7322-1BH10-0AA0
CPU 313C
CPU 313C-2PtP
Anschlussdaten
Anschluss 1 (Steuerungsebene)
Anschluss gemäß NormIEC 60603-13
AnschlussartIDC/FLK-Stiftleiste
Anzahl der Anschlüsse1
Polzahl14
Steckzyklen> 50
Rastermaß2,54 mm
Anschluss 2 (Feldebene)
AnschlussartSchraubanschluss
Abisolierlänge7 mm
SchraubengewindeM3
Polzahl12
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt starr (2 Leiter gleichen Querschnitts)0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Aderendhülse ohne Kunststoffhülse)
0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts)0,2 mm² ... 1,5 mm²
0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse)
0,5 mm² ... 0,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt AWG24 ... 12
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Rastermaß5,08 mm
Signalisierung
Statusanzeige vorhandenNein
Maße
Artikelabmessungen
Breite45 mm
Höhe90 mm
Tiefe68 mm
Materialangaben
Farbegrün (RAL 6021)
Isolierstofftyp GehäusePolyamid 6.6 grün
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart (Modul)IP00
Schutzart (Einbauort)≥ IP54
Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
Höhenlage≤ 2000 m
Zulassungen
UKCA
ZertifikatUKCA-konform
Normen und Bestimmungen
Luft- und Kriechstrecken
Normen/BestimmungenEN IEC 60664-1
Montage
MontageartTragschienenmontage
Einbaulagebeliebig
Hinweise
Hinweis zum BetriebFür den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

ETIM for 2284581 Industriesteuerungen SPS (EC002780)
Merkmal Wert
Ausführung elektrischer Anschluss, feldseitig (EF005525) Schraubanschluss
Ausführung elektrischer Anschluss, steuerseitig (EF008549) Flachstecker
Polzahl (EF001391) 14
Bemessungsspannung (EF000228) 30 V
Bemessungsstrom (EF000227) 1 A
Tiefe (EF000049) 68 mm
Breite (EF000008) 45 mm
Höhe (EF000040) 90 mm
Montageart (EF000003) Hutschiene TH35

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf 28 Mbytes
